Устройство для регулирования степени крутки потока

Устройство для регулирования степени крутки потока

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Республик

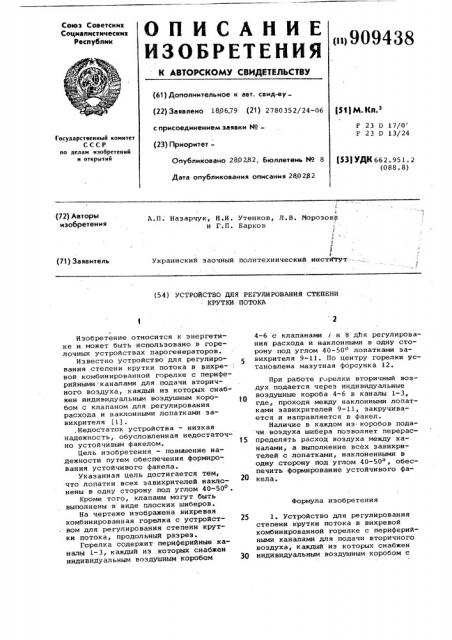

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ рц909438 (61) Дополнительное к авт. сеид-ву (22) Заявлено 180679 (21) 2780352/24-06 с присоединением заявки ¹â€” (23) ПриоритетОпубликовано 280282. Бюллетень ¹ 8

Дата опубликования описания 280232

И1) М. К.

F 23 D 17/0

F 23 Р 13/24

Государственный комитет

СССР оо делам изобретений и открытий (53) УДК 662.951. 2 (088. 8) (72) Авторы изобретения

А.П. Назарчук, Н.И. Утенков, Л.В. Мороэовр и Г.П. Барков украинский заочный политехнический институт.-.. (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ СТЕПЕНИ

КРУТКИ ПОТОКА

Формула изобретения

Изобретение относится к энергетике и может быть использовано в горелочных устройствах парогенераторов.

Известно устройство для регулирования степени крутки потока в вихревой комбинированной горелке с периферийными каналами для подачи вторичного воздуха, каждый иэ которых снабжен индивидуальным воздушным коробом с клапаном для регулирования расхода и наклонными лопатками завихрителя (1). ,Недостаток устройства — низкая надежность,.обусловленная недостаточно устойчивым факелом.

Цель изобретения — повышение надежности путем обеспечения формирования устойчивого факела.

Указанная цель достигается тем, что лопатки всех эавихрителей наклонены в одну сторону под углом 40-50о .

Кроме того, клапаны могут быть выполнены в виде плоских шиберов.

На чертеже изображена вихревая комбинированная горелка с устройством для регулирования степени крутки потока, продольный разрез.

Горелка содержит периферийные каналы 1-3, каждый из которых снабжен индивидуальным воздушным коробом

4-6 с клапанами i и 8 ля регулирования расхода и наклонными в одну сторону под углом 40-50о лопатками завихрителя 9-11. По центру горелки установлена мазутная форсунка 12.

При работе г орелки вторичный воздух подается через индивидуальные воздушные короба 4-6 в каналы 1-3, где, проходя между наклонными лопатками эавихрителей 9-11, закручивается и направляется в факел.

Наличие в каждом иэ. коробов подачи воздуха шибера позволяет перерас15 пределять расход воздуха между каналами, а выполнение всех завихрителей с лопатками, наклоненными в одну сторону под углом 40-50, обеспечить формирование устойчивого факела .

25 1. Устройство для регулирования степени крутки потока в вихревой комбинированной горелке с периферийными каналами для подачи вторичного воздуха, каждый иэ которых снабжен

30 индивидуальным воздушным коробом с

909438

Составитель Э. Языков

Техред Е. Харитончик Корректор Л. Бокшан

Редактор С. Юско

Заказ 866/59

Тираж 598 .Подписное

BHHHIIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 клапаном для регулирования расхода и наклонными лопатками эаэихрителя, о т л и ч а ю ц е е с я тем, что, с целью повышения надежности путем обеспечения формирования Устойчивого факела, лопатки всех завихрителей наклонены в одну сторону под углом 40-50 .

2 ° устройство л.". и. 1, о т л ч а ю щ е е с я тем, что клапаны выполнены в виде fUIocvèõ шиберов.

Источники информации, принятые во внимание при экспертизе

5 1 ° Авторское свидетельство СССР

М 579498, кл. F 23 D 17/00, 1973.
