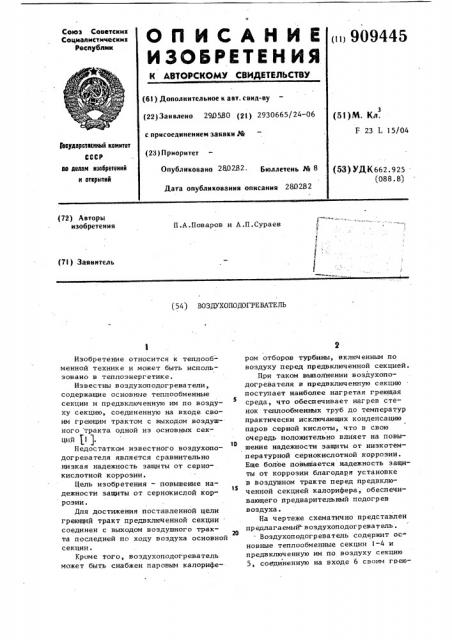

О П И С А Н И Е )909445

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическик

Республик (6! ) Дополнительное к авт. саид-ву (22) Заявлено 290530 (21) 2930665/24-06 с присоединением заявки Рй (23) Приоритет

Опубликовано 280232. Бюллетень Рй 8

Дата опубликования описания 280282 (53)М. Кл.

F 23 1 15/04

Гесударотееииый коиитет

СССР (53) УДК662.925 (088.81 ао делам изобретений и открытий (72) Авторы изобретения

П.А.Поваров и А.П.Сураев (71) Заявитель (54) ВОЗДУХОПОДОГРЕВАТЕЛЬ

Изобретение относится к теплообменной технике и может быть использовано в теплоэнергетике.

Известны воздухоподогреватели, содержащие основные теплообменные секции и предвключенную им по возду5 ху секцию, соединенную на входе своим греющим трактом с выходом воздушного тракта одной из основных секЦ1 1 ).

Недостатком известного воздухопо10 догревателя является сравнительно низкая надежность защиты от сернокислотной коррозии.

Цель изобретения — повышение на15 дежности защиты от сернокислой коррозии.

Для достижения поставленной цели греющий тракт предвключенной секции соединен с выходом воздушного тракта последней па ходу воздуха основной секции.

Кроме того, воздухоподогреватель может быть снабжен паровым калорифером отборов турбины, включенным по воздуху перед предвключенной секцией.

При таком выполнении воздухоподогревателя в предвключенную секцию поступает наиболее нагретая греющая среда, что обеспечивает нагрев стенок теплообмеиных труб до температур практически исключающих конденсацию паров серной кислоты, что в свою очередь положительно влияет на повышение надежности защиты от низкотемпературной сернокислотной коррозии, Еще более повышается надежность защиты от коррозии благодаря установке в воздушном тракте перед предвключенной секцией калорифера, обеспечивающего предварительный подогрев воздуха.

На чертеже схематично представлен предлагаемый воздухоподогреватель.

Воздухоподогреватель содержит ос новные теплообменные секции 1-4 и предвключенную им по воздуху секцию

5, соединенную на входе 6 своим гpetoФормула изобретения

2. Воздухоподогреватель по и;1, отличающийся тем., что он снабжен паровым калорифером отборов турбин, включенным по воздуху перед предвключенной секцией

Источники информации, принятые во внимание при экспертизе

1 . Авторское свидетельство СССР

¹106927, кл, F 23 Ь 15/04, 1955.

3 909445 щим трактом 7 с выходом 8 воздушного тракта последней по ходу воздуха основной екции 4. Перед предвключенной секцией 5 в воздушном тракте

9 установлен паровой калорифер 10 отборбв турбин. Выходной воздушный патрубок 11 секции 5 соединен трубопроводом 12, снабженным шибером 13, с воздушным трактом 9.

Воздухоподогреватель работает 10 следующим образом.

Дымовые газы проходят через основ,ные секции 1-4 и нагревают воздух также проходящий через них. Нагретый воздух, выйдя из выхода 8 воздушного 1s тракта секции 4, поступает по тракту

7 во вход 6 предвключенной секции

5. В эту же секцию 5 до поступления в основные секции 1-4 направляется холодный воздух, подогревается в ней за счет тепла нагретого воздуха, по,ступившего от секции 4, и затем поступает в основную секцию 1.

При работе в холодное время воздух до поступления в предвключенную секцию 5 поступает в калорифер 10 отборов турбин, где происходит его предварительный подогрев..

При необходимости регулирования температуры воздуха, подаваемого в секцию 1 часть холодного воздуха может подаваться из воздушного тракта 9 через трубопровод 12 в воз. душный патрубок 11 . Изменение расхода воздуха через трубопровод 12 регулируют, изменяя положение шибера 13.

Применение предлагаемого воэдухоподогревателя позволяет существенно повысить надежность защиты от сернокислотной коррозии.

1 . Воздухоподогреватель, содержащий основные теплообменные секц ж и предвключенную им по воздуху секцию, соединенную на входе своим греющим трактом с выходом воздушного тракта одной из основных секций, отличающийся тем, что, с целью повышения надежности защиты. от сернокислотной коррозии, греющий тракт упомянутой предвключенной секции соединен с выходом воздушного тракта последней по ходу воздуха основной секции.
