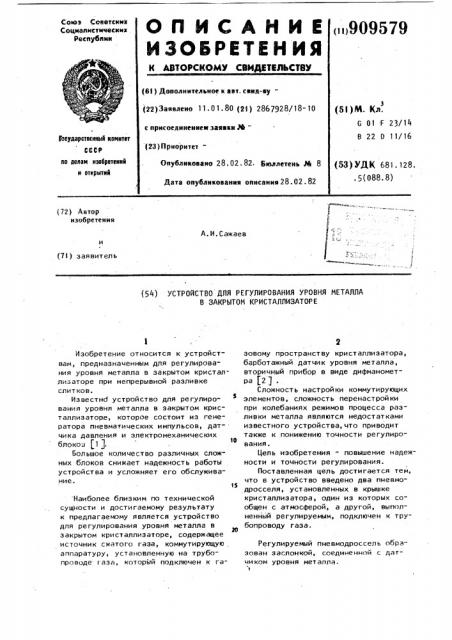

Реферат



Союз Советсиик

Социалистичесник

Реснубпик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДВТИЗЬСТВУ (ii)909579 (6! ) Дополнительное к авт. санд-ву— (22) Заявлено 11. 01. 80 (21) 2867928/18-10 (53)М. Кл .

6 О! F 23/14

В 22 D 11/16 с присоединением заявки М

Гоаудааетмнный каинтет (23) Приоритетпо депаи изабретенкй к аткрыткй

Опубликовано 28. 02. 82. Бюллетень М 8

Дата опубликования описания 28. 02. 82 (53) УДК 681 128..5(088.8) (72) Автор изобретения

А. И. Сажаев и (7I ) заявитель (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ УРОВНЯ ИЕТАЛЛА

В ЗАКРЫТОИ КРИСТАЛЛИЗАТОРЕ

Изобретение относится к устройствам, предназначенным для регулирования уровня металла в закрытом кристаллизаторе при непрерывной разливке слит ко в.

Известнб устройство для регулирования уровня металла в закрытом кристаллизаторе, которое состоит из генератора пневматических импульсов, датчика давления и злектромеханических блоков (1 ).

Большое количество различных сложных блоков снижает надежность работы устройства и усложняет его обслуживание.

Наиболее близким по технической сущности и достигаемому результату к предлагаемому является устройство для регулирования уровня металла в закрытом кристаллиэаторе, содержащее источник сжатого газа, коммутирующую аппаратуру, установленную на трубопроводе газа, который подключен к гаэовому пространству кристаллизатора, барботажный датчик уровня металла, вторичный прибор в виде дифманометра (2) .

Сложность настройки коммутирующих элементов, сложность перенастройки при колебаниях режимов процесса разливки металла являются недостатками известного устройства, что приводит также к понижению точности регулирования.

Цель изобретения - повышение надежности и точности регулирования.

Поставленная цель достигается тем, что в устройство введено два пневмодросселя, установленных в крышке кристаллиэатора, один из которых сообщен с атмосферой, а другой, выполненный регулируемым, подключен к трубопроводу газа.

Регулируемый пневмодроссель образован заслонкой, соединенной с датчи ком уровня мет алла, 909579

На чертеже представлено предлагаемое устройство.

Кристаллизатор 1 герметично закрывается крышкой 2, через которую проходит футерованный металлопровод 3, по которому жидкий металл поступает внутрь кристаллиэатора из промежуточной емкости 4. В крышке кристаллизатора имеются два пневмодросселя, один 5 из которых постоянного сечения, ф а другой 6 регулируемый. Регулирование (изменение пневмосопротивления) дросселя 6 осуществляется заслонкой 7, которая. через рычаг 8 связана;с поплавком 9. Рычаг 8 поворачивается вок- 1з

pyr оси 10, которая подвешивается при помощи кронштейнов 11 к крышке 2 кристаллизатора.

Дроссель 5 связывает полость кристаллиэатора с атмосферой, а дрос- 20 сель Ь через шланг 12, расходомер 13, коммутирующий клапан 14 связывает полость кристаллизатора с магистралью 15 сжатого воздуха.

Устройство работает следующим образом.

Перед началом работы открывают клапан 14. Сжатый газ при этом в кристаллизатор не поступает, так как дроссель 6 закрыт заслонкой 7, которая закрывает его под.действием веса поплавка 9. После этого поднимают стопор 16 и жидкий металл наФ чинает поступать в кристаллизатор 1.

Давление газа внутри кристаллизатора равно при этом атмосферному, так как полость его сообщается с атмосферой через постоянно. открытый пневмодроссель 5.

4 металла в кристаллизатор прекращается и в нем устанавливается постоянный уровень. Этот момент определяется по показаниям расходомера 13 газа, который в этот момент показывает постоянный расход, который соответствует установившемуся значению пневмосопротивления 6. После этого дают команду на приведение в действие литейной машины.

Если по каким-либо причинам уровень металла в кристаллизаторе упадет, то поплавок 9 опустится и через рычаг 8 приблизит заслонку к дросселю 6, в. результате чего сопротивление дросселя увеличится и в полость кристаллизатора газа будет поступать меньше, чем выходить через дроссель 5. При этом давление внутри кристаллизатора начинает падать, что вызывает опять поступление ме" талла в кристаллизатор и цикл заполнения повторяется.

Таким образом, в предлагаемом устройстве стабилизация уровня достигается простыми и надежными средствами, которые просты в изготовлении и удобны в обслуживании.

Точность поддержания уровня повышается также эа счет того, что дроссели работают в одинаковых условиях, при "коррозии одного из них регулируе мый дроссель автоматически компенсирует изменение гидравлического сопротивления другого.

Уровень металла начинает подни4О маться, достигает поплавка 9 и дальше поднимается вместе с ним. Поплавок через рычаг 8 перемещает заслонку, открывая пневмодроссель 6, и в полость кристаллизатора начинает

4э поступать газ. Давление внутри начинает расти. Частично газ успевает выйти через дроссель 5, но незначительно, так как дроссель 5 имеет определенное пневмосопротивление.

Уровень металла попрежнему поднимается и дроссель 6 все больше открывается. Поскольку поступает газа больше, чем уходит, то в кристаллиэато" ре давление газа поднимается до тех пор, пока оно не уравновесится давлением столба металла в промежуточной емкости. После этого поступление

Формула изобретения

1. Устройство для регулирования уровня металла в закрытом кристаллизаторе, содержащее источник сжатого газа, коммутирующую аппаратуру, установленную на трубопроводе газа, который подключен к газовому пространству кристаллизатора, и датчик уровня металла, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и точности регулирования, в него введено два пневмодросселя, установленных в крышке кристаллизатора, один из которых сообщен с атмосферой, а другой, выполненный регулируемым, подключен к трубопроводу газа.

2. Устройство пб п. 1, о т л ич а ю щ е е с я тем, что регулируе909579

ВНИИПИ Заказ 881/66 Тираж 671 Подписное

Филиал ППП "Патент", г.ужгород, ул.Проектная,4 мый пневмодроссель образован заслон. кой, .соединенной с датчиком уровня металла .

Источники информации, принятые во внимание при экспертизе, 1-. Авторское

N 292071, кл. G

2. Авторское 597500, (прототип).

6 свидетельство СССР

01 F 23/00, 1968. свидетельство СССР

22 Î 11/16, 1976
