-9#$0958

Класс 19а, 14

СССР

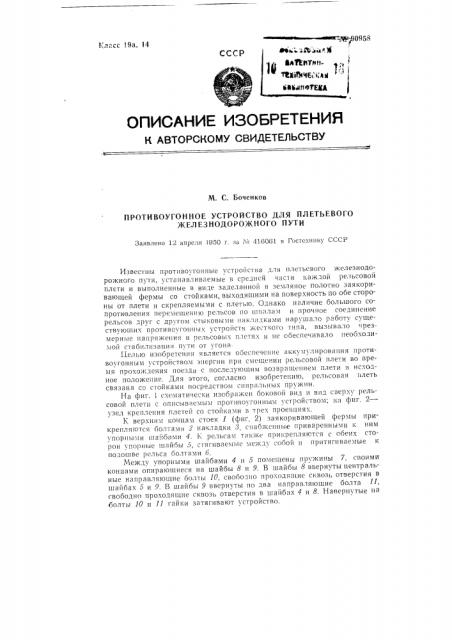

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. С. Боченков

ПРОТИВОУГОН НОЕ УСТРОЙСТВО ДЛЯ ПЛЕТЬЕВОГО

ЖЕЛ ЕЗНОДОРОЖНОГО ПУТИ

Заявлено 12 апреля 1950 г. аа М 416061 в Гостехннну СССР

Известны противоугоцные устройства для плетьсвого железнодорожного пути, устанавливаемые в средней час1и каждой рельсовой плети и выполненные в виде заделанной в земляное полотно заякоривающей фермы со стойками, выходя1цими на поверхность по обе стороны от плети и скрепляемыми с плетью, Однако наличие большого сопротивления перемещению рельсов по шпалам и прочное соединение рельсов друг с другом стыковыми накладками наруша,1о работу существующих противоугопных устройств жесткого типа, вызывало черезмерные напряжения в рельсовых плетях и це сбсспечивало необходимой стабилизации пути от гона.

11,елью изобретения является обеспечение аккумулирования 1!роТНвоугонным устройством энергии при смещении рельсовой плети во время прохождения поезда с последующим возвращением плети в исходное положение. Для этого, согласно изобретению, рельсовая плеть связана cD стойками посредством спир 1льных пружин.

На фиг. схематически изображен боковой вид и вцд сверю рельсовой плети с описываемым IIpoiивоугонны1м устройством; на фиг. 2— узел крепления плетей со стойками в трех проекциях.

K верхним концам стоек 1 (фиг. 2! заякоривающей фермы прикрепляются болтами 2 накладки 3, снабженные приваренньгмц к ним уг1орн1.1.ми L!I311 бами 4. 1 pc,1ьсам т 1кже 11ри1 1)спля1отся с о оеих сТорон упорные шайбы 5, стягиваемые между собой и притягиваемые к подошве рельса оолтами 6.

Между упорными шайбами 4 ц 5 помещень1 пружины 7, своими концами опирающиеся на шайоы 8 и 9, В шайбы 8 ввернуты центральные направляющие болты 10, свободно проходящие сквозь отверстия в шайбах 7 и 9. В шайбы 9 ввернуты по два направляюгцие болта 11, свободно проходящие сквозь отверстия в шайбах 4 и 8. Навернутые на болты 10 ц 11 гайки затягивают устройство. № 90958

Комитет но делам изобретений н отрытий при Совете Министров ССС Р

Редактор Б. М. Семенов

Гор. Алатырь, типография № 2 Министерства культуры Чувашской АСС

АССР

Информационно-издательский отдел.

Объем 034 п. л. Заказ 5285

Подп. к печ, 4/VIII-1959 r.

Тираж 360. Цена 50 коп
