Союз Советских

Сециалистических

Реслублик

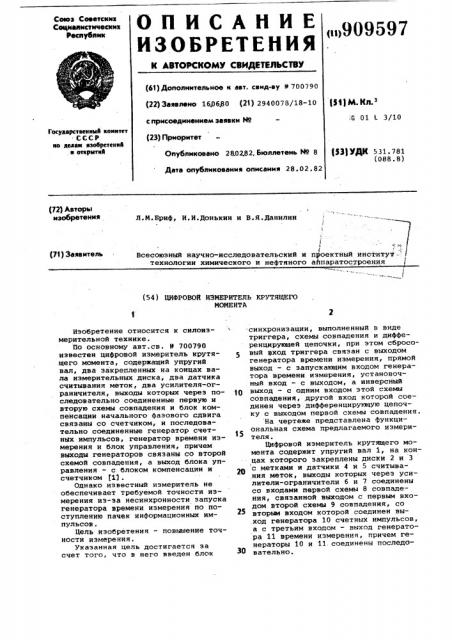

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИЯЕТЕЛЬСТВУ (u)909597 (61) Дополнительное к авт. саид-ву В 700790 (22) Заявлено 160680 (21) 2940078/18-10 с присоединением заявки М (23) Приоритет

Опубликовано 2802.82, Бюллетень М 8

Дата опубликования описания 28. 02. 82

Р1 М К з

G 01 L 3/10

Гоеуяарствекный комктет

СССР яо яеэаи язобретекяя я открыткя (33)УДК 531 ° 781 (088.8) (72) Авторы изобретения

Л.М.Бриф, И.И.Донькин и В.Я.Данилин

1

Всесоюзный научно-исследовательский и проектный институт технологии химического и нефтяного айпаратосуроения

P1 ) Заявитель (54 ) ЦИФРОВОЙ ИЗМЕРИТЕЛЬ КРУТЯЩЕГО

ИОМЕНТА

Изобретение относится к силоиэмерительной технике.

Go основному авт.св. 9 700790 известен цифровой измеритель крутящего момента, содержащий упругий вал, два закрепленных на концах вала измерительных диска, два датчика считывания меток, два усилителя-ограничителя, выходы которых через последовательно соединенные первую и вторую схемы совпадения и блок компенсации начального фазового сдвига связаны со счетчиком, и последовательно соединенные генератор счетных импульсов, генератор времени измерения и блок управления, причем выходи генераторов связаны со второй схемой совпадения, а выход блока управления — с блоком компенсации и счетчиком (1) .

Однако известный измеритель не обеспечивает требуемой точности измерения иэ-за несинхронности запуска генератора времени измерения по поступлению пачек информационных импульсов.

Цель изобретения - повышение точности измерения.

Указанная цель достигается за счет того, что в него введен блок синхронизации, выполненный в виде триггера, схемы совпадения и дифференцирующей цепочки, при этом сбросовый вход триггера связан с выходом генератора времени измерения, прямой выход - e запускающим входом генератора времени измерения, установочный вход — с выходом, а инверсный выход — с одним входом этой схемы совпадения, другой вход которой соединен через дифференцирунхцую цепочку с выходом первой схемы совпадения. На чертеже представлена функциональная схема предлагаемого измерителя.

Цифровой измеритель крутящего момента содержит упругий вал 1, на концах которого закреплены диски 2 и 3 с метками и датчики 4 и 5 считывания меток, выходы которых через усилители-ограничители б и 7 соединены со входами первой схемы 8 совпадения, связанной выходом с первым входом второй схемы 9 совпадения, со вторым входом которой соединен выход генератора 10 счетных импульсов, а с третьим входом — выход генератора 11 времени измерения, причем генераторы 10 и 11.. соединены последовательно.

909597

Выход первой схемы 8 совладения, кроме того, связан со входом блока 12 синхронизации, а именно, с первым входом схемы 13 совпадения через дифференцирующую цепочку 14.

Выход схемы 13 совпадения подключен к установочному входу триггера 15, прямой выход которого .соединен с запускающим входом генерато ра 11 времени измерения, а инверсный выход - со вторым входом схемы 13 совпадения. Сбросовый вход триггера 15 подключен к выходу генератора 11 времени измерения.. Кроме того, выход генератора 11 времени измерения связан со входом блока 16 управления, выход которого соединен с блоком 17 компенсации и сбросовым.входом счетчика 18.

Выход второй схемы 9 совпадения связан со счетным входом счетчика 18 через блок 17 компенсации начального фазового сдвига.

Измеритель работает следующим образом.

При отсутствии крутящего момента гармонические сигналы с выходов датчиков 4 и 5 имеют взаимный фазовый сдвиг вследствие их неточной начальной установки. Этот фазовый сдвиг выделяется на выходе первой схемы 8 совпадения. Путем логического перемножения сигналов с выходов схемы 8 совпадения, генератора 10 счетных импульсов и генератора 11 времени измерения вторая схема 9 совпадения формирует пачки счетных импульсов.

Причем запуск генератора 11 времени .измерения осуществляется блоком 12 синхронизации начала времени измерения по переднему фронту сигнала фазового сдвига, поступающего с выхода первой схемы 8 совпадения. Сигнал с выхода первой схемы 8 совпадения через дифференцирующую цепочку 14 поступает на первый вход схемы 13 совпадения. При наличии на втором входе схемы 13 совпадения разрешающего логического уровня, поступающего с инверсного выхода триггера 15, r.е. при условии, что генератор 11 времени измерения сброшен, с выхода схемы 13 совпадения на установочный вход триггера 15 поступает импульс.

Триггер 15 вводится и с его прямого выхода сигнал разрешающего уровня запускает генератор 11 времени измерения, Одновременно сигнал с инверсного выхода триггера 15 запрещает прохождение запускающих триггер 15 импульсов со схемы 13 совпадения.

Сброс триггера 15 осуществляется по окончании времени измерения, т.е. по сигналу, поступающему с генератора 11 времени измерения на сбросовый вход триггера 15. После сброса триггера 15 сигнал с его инверсного выхода разрешает прохождение через схему 13 совпадения запускающего триггера 15 импульса от первой схемы 8совпадения через дифференцирующую цепочку 14.

Пачки счетных импульсов с выхода схемы 8 совпадения поступают на вход блока 17 компенсации начального фазового сдвига, где иэ пачек счетных импульсов вычитается заданное число, l соответствующее нулевому значению крутящего момента. С выхода блока 17 компенсации начального фазового сдвига пачки счетных импульсов поступают на вход счетчика 18, код на выходе которого соответствует величине крутящего момента.

Сброс счетчика 18, а также занесение в блок 17 компенсации числа импульсов, соответствующего нулевому значению крутящего момента, осуществляется перед каждым циклом измерения посредством блока 16 управления.

Использование в измерителе блока синхронизации позволяет повысить точность измерения крутящего момента эа счет обеспечения синхронности запуска генератора времени измерения и поступления пачек информационных импульсов.

Формула изобретения

Цифровой измеритель крутящего момента по авт.св. Ф 700790, о т л и ч а ю шийся тем, что, с целью повышения точности измерения, в него введен блок синхронизации, выполненный в виде триггера, схемы совпадения и дифференцирующей цепочки, при этом сбросовый вход триггера связан с выходом генератора времени измерения, прямой выход — с запускающим входом генератора времени измерения, установочный вход — с выходом, а инверсный выход — с одним входом этой схемы совпадения, другой вход которого соединен через дифференцирующую цепочку с выходом первой схемы совпадения.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 700790, кл. 6 01 3/10,06.06.78 °

909597

Составитель Г.Целибеев

Редактор С.Крупенина ТехредЛ.Пекарь Корректор H. Швыдкая

Заказ 883/67 Тираж 883 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
