Устройство для определения фильтрационных свойств грунтов

Устройство для определения фильтрационных свойств грунтов

Иллюстрации

Показать все

Реферат



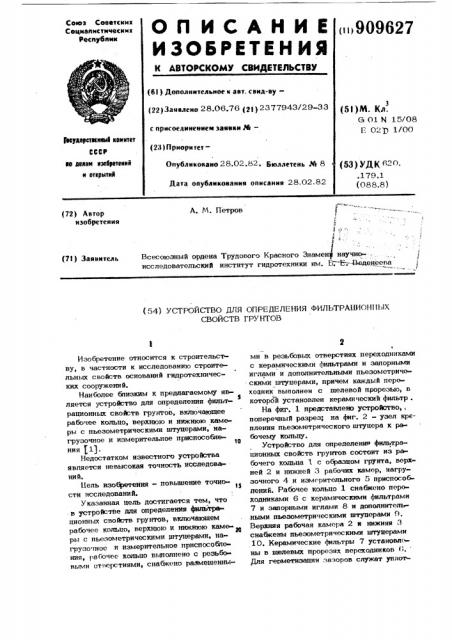

Союз Советскик

Социалистических респубики

ОП MCANAL g

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Опубликовано 28.02.82. Бюллетень Рй 8

Дата опубликования описания 28.02.82 (5I)M. Кл.

G 01 hl 15/OR

Е 02 P 1/00

Гееударатеелеыл кеметет

СССР ае делам иаебретений и открытий (53) ДК 620. .179.1 (088.8) А. И. Петров 1

II

I (-., :— б

Всесоюзный ордена Трудового Красного Знамен научно-, исследовательский институт гидротехники им. Б.-E-.--Веденеева (72) Автор изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ФИЛЬТРАЦИОННЬ1Х

СВОЙСТВ ГРУНТОВ

Изобретение относится к строительству, в частности к исследованию строительных свойств оснований гидротехнических сооружений.

Наиболее близким к предлагаемому яв5 ляется устройство для определения фильтрационных свойств грунтов, включающее рабочее кольцо, верхнюю и нижнюю камеры с пьезометрическими штуцерами, нагрузочное и измерительное приспособления (1)

Недостатком известного устройства является невысокая точность исследований, Пель изобретения - повышение точности исследований.

Указанная цель достигается тем, что в устройстве для определения фильтрационных свойств грунтов, включаюшем рабочее кольцо, верхнюю и нижнюю камеры с пьезометрическими штуцерами, нагрузочнос и измерительное приспособления, рабочее кольцо шшолнено с реэьбо» выми от11ерстиями, снабжено раэмещенными в резьбовых отверстиях переходниками с керамическими фильтрами и запорными иглами и дополнительными пьезометрическими штуцерами, причем каждый пероходник выполнен с шелевой прорезью, в которой установлен керамический фильтр .

На фиг. 1 представлено устройство,, поперечный разрез; на фиг. 2 — узел крепления пьеэометрического штуцера к рабочему кольцу.

Устройство для определения фильтрационных свойств грунтов состоит иэ рабочего кольца 1 с образцом грунта, верхней 2 и нижней 3 рабочих камер, нагру« зочного 4 и измерительного 5 приспособлений. Рабочее кольцо 1 снабжено пероходниками 6 с керамическими фильтрами

7 и запорными иглами 8 и дополнитель .ными пьезометрическими штупорами 9.

Верхняя рабочая камера 2 н нижняя 3 снабкены пьезометрическими штуцерами

10. Керамические фильтры 7 установлс ны в шелевых прорезях переходников 6.

Для герметизации зазоров служат уплот909627 пения 11 и 12. На пьезометрических. штуцерах 9 имеется кран 13. Пьезометричсские трубки 14 соединены с дополнительными штуцерами 9.

Устройство работает следующим образом.

Заполнение дополнительных пьезометрических штуцеров 9 водой осуществляют после окончания замачивания грунта, заполнения камер 2 и 3, рабочего кольца 1 и 10 создания первоначального напора. Через кран 13 при закрытой запорной игле 8 воду подают в пьезометрические трубки 14 на высоту первоначального напора, после чего кран 13 закрывают, а запорную иглу 8 временно приоткрывают для сброса воздуха. После установки уровней в пьезометрических трубках 14 вычисляют их разность, соответствующие градиенты напора и проницаемость исследуемого грунта по формуле Ларси без влияния торцовых поверхностей исследуемого грунта. Аналогичное использование пььэометров 10 верхней 2 и нижней 3 ка» мер п озволяет вычислить и рон ицаем ость исследуемого грунта с учетом влияния торцовых поверхностей.

Формула изо бретения

Устройство для определения фильтрационных свойств грунтов, включающее рабочее кольцо, верхнюю и нижнюю камеры с пьезокжтрическими штуцерами, нагрузочное и измерительное приспособления, о т л и ч а ю щ е е с я тем, что, с целью повышения точности исследований, рабочее кольцо выполнено с резьбовыми отверстиями, снабжено размещенными в резьбовых отверстиях переходниками с керамическими. фильтрами и запорными ar лами и дополнительными пьезометрическими штуцерами, причем каждый переходник выполнен с щелевой прорезью, в которорой установлен керамический фильтр.

Источники информации, принятые во внимание при экспертизе

1. Ломтадзе В. Д.."4етоды лаборатор шах исследований физико-механических свойств горних пород. Л., "Недра, 1972, с. 1 7 7, рис. Х У-1 8.

909627

Ф 7

Миг. Г

Составптсль Е3. Малышев

Редактор С. Крупенина Техред М. Тенер Корректор М. Демчик

Заказ 886/69 Тираж 883 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4 5

Филиал ППП Патент", r. Ужгород, ул. Проектная, 4
