Реферат



Союз Советских

Сюцмапмстнчесннх

Респубпми

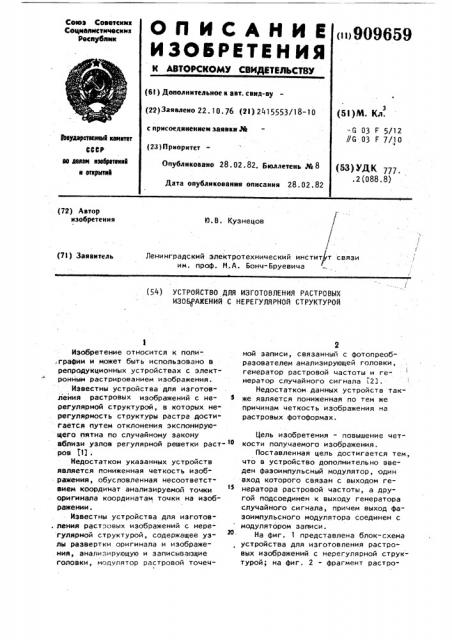

О П И С А Н И Е (и)909659

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б!) Дополнительное к авт. свнд-ву (22) Заявлено 22. 1 0. 76 (2l) 2415553/18-10 с присоединением заявки № (23) П рнорнтет

Опубликовано 28 .02 .82, бюллетень ¹ 8

Дата опубликования описания 28.02.82 (51)М. Кл.

-G 03 F 5/12

//G 03 F 7/,1 0 т1теудвретвияв6 кемнтвт

СССР

N ювлнн нзейрвтнннН в втнрытнй (З) УДК 777 .2(088.8) (72) Автор изобретения

Ю.В. Кузнецов

Ленинградский электротехнический инстит связи им. проф. И,.A. Бонч-Бруевича (7l ) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ РАСТРОВЫХ

ИЗОБРАЖЕНИЙ С НЕРЕГУЛЯРНОЙ СТРУКТУРОЙ

Изобретение относится к поли,графии и может быть использовано в репродукционных устройствах с электронным растрироеанием изображения.

Известны устройства для изготовления растровых изображений с не- 3 регулярной структурой, в которых нерегулярность структуры растра достигается путем отклонения экспонирующего пятна по случайному закону вблизи узлов регулярной решетки раст- 10 ров 313 .

Недостатком указанных устройств является пониженная четкость изображения, обусловленная несоответствием координат анализируемой точки оригинала координатам точки на изображении.

Известны устройства для изготов, ления растровых изображений с нерегулярной структурой, содержащее узлы развертки оригинала и изображения, анализирующую и записывающие головки, модулятор растровой точеч2 ной записи, связанный с фотопреобразователем анализирующей головки, генератор растровой частоты и генератор случайного сигнала 23.

Недостатком. данных устройств также является пониженная по тем же причинам четкость изображения на растровых фотоформах.

Цель изобретения — повышение четкости получаемого изображения.

Поставленная цель достигается тем, что в устройство дополнительно введен фазоимпульсный модулятор, один вход которого связан с выходом генератора растровой частоты, а другой подсоединен к выходу генератора случайного сигнала, причем выход фазоимпульсного модулятора соединен с модулятором записи.

На фиг. 1 представлена блок-схема устройства для изготовления растровых изображений с нерегулярной структурой; на фиг. 2 - фрагмент растро909659 вого поля с нерегулярной структурой; на фиг. 3 - эпюра напряжений.

Устройство для изготовления растровых изображений с нерегулярной структурой, содержащей узлы развертки иэображения и записи, состоящие соответственно из цилиндров 1 и 2 и кареток 3 и 4.

Узел развертки изображения состоит из осветителя 5, диафрагмы 6, 1о объективов 7 и 8, светофильтра 9 и фотоэлектрического преобразователя 10.

Узел записи состоит из электроннолучевой трубки 11 и объектива 12.

Выход фотоэлектрического преобразователя 10 соединен со входом видеоусилителя 13, выход которого соединен с модулятором 14 записи электронно-лучевой трубки 11, электрод 15 рв которой соединен с выходом фазоимпульсного модулятора 16, входы которого соединены с генератором 17 импульсов растровой частоты и генератором 18 случайного сигнала. 25

Устройство работает следующим образом.

Световое пятно, формируемое на оригинале 19, проектируется объективом 8 на фотоэлектрический преобра- 30 зователь 9, сигнал с которого, пропорциональный зональному коэффициенту отражения, подается на вход видеоусилителя 13. Усиленный сигнал поступает на модулятор 14 записи. Световое у пятно с экрана электронно-лучевой трубки проектируется через объектив

12 фотослой 20. Для получения нерегулярной структуры растра П-образные импульсы растровой частоты от генерато- lp ра 17 подаются на фазоимпульсный модулятор 16, на другой вход которого подают случайный сигнал с выхода генератора случайного сигнала 18. Этот сигнал может представлять собой, например, несколько фиксированных уровней, появление которых на выходе генератора 18 случайно и равновероятно, и обеспечивает сдвиг фазы экспонирующих импульсов на соответствующие фиксированные значения времени, равные

О, + Т и + 2Т. Иаксимальная величина сдвига о" устанавливается при этом такой, чтобы центр растровой точки не выходил за пределы площадки растрового изображения, обозначенной на фиг. 2 и фиг. 3.

3а счет указанного схемного решения отсутствует необходимость в отклоняющей системе и формировании специальных сигналов для управления отклонением пятна как в синтезирующем, так и в анализирующих узлах устройства.

Формула изобретения

Устройство для изготовления растровых изображений с нерегулярной структурой, содержащее узлы развертки оригинала и изображения, аналазирующую и записывающую головки, модулятор растровой точечной записи, связанный с фотопреобразователем анализирующей головки, генератор растровой частоты и генератор случайного сигнала, о т л и ч а ю щ е е с я тем, что, с целью повышения четкости получаемого изображения, в устройство дополнительно введен фазоимпульсный модулятор, один вход которого связан с выходом генератора растровой частоты, а другой подсоединен к выходу генератора случайного сигнала, причем выход фазоимпульсного модулятора соединен с модулятором записи.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР 289785, кл. G 03 F 5/12, 1968.

2. Авторское свидетельство СССР

H 294539, кл. G 03 F 7/10, 1969 (прототип).

909659

Ф1/2. g

70Т

Составитель С. Коврина

Редактор В. Пилипенко Техред E Харитончик Корректор Г. Огар

Тираж 489 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

ll3035, Москва, И-35, Раувская наб., д. 4/5

Заказ 891/70 филиал ППП "Патент", r. Ужгород, ул Проектная,
