Кронштейн для отведения шины, применяемый при лечении переломов нижней конечности

Кронштейн для отведения шины, применяемый при лечении переломов нижней конечности

Иллюстрации

Показать все

Реферат



Ко 91023 1

Класс 30а, 9сз

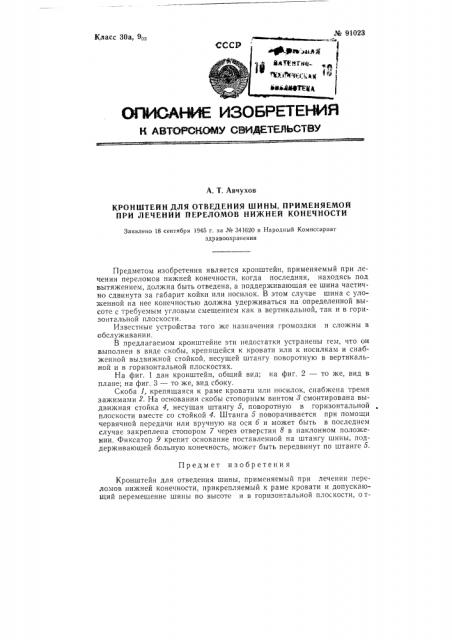

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. T. Авчухов

КРОНШТЕЙН ДЛЯ ОТВЕДЕНИЯ ШИНЪ|. ПРИМЕНЯЕМОЙ

ПРИ ЛЕЧЕНИИ ПЕРЕЛОМОВ НИЖНЕЙ КОНЕЧНОСТИ

Заявлено 18 сентября 1945 r. за № 341620 в Народный Комиссариат здравоохранения

Предмет изобретения

Кронштейн для отведения шины, применяемый при лечении переломов нижней конечности, прикрепляемый к раме кровати и допускающий перемещение шины по высоте и в горизонтальной плоскости, отПредметом изобретения является кронштейн, применяемый при лечении переломов нижней конечности, когда последняя, находясь под вытяжением, должна быть отведена, а поддерживающая ее шина частично сдвинута за габарит койки или носилок. В этом случае шина с уложенной на нее конечностью должна удерживаться на определенной высоте с требуемым угловым смещением как в вертикальной, так и в горизонтальной плоскости.

Известные устройства того же назначения громоздки и сложны в обслуживании.

В предлагаемом кронштейне эти недостатки устранены гем, что он выполнен в виде скобы, крепящейся к кровати или к носилкам и снабженной выдвижной стойкой, несущей штангу поворотную в вертикальной и в горизонтальной плоскостях.

На фиг. 1 дан кронштейн, общий вид; на фиг. 2 — то же, вид в плане; на фиг. 3 — то же, вид сбоку.

Скоба 1, крепящаяся к раме кровати или носилок, снабжена тремя зажимами 2. На основании скобы стопорным винтом 8 смонтирована выдвижная стойка 4, несущая штангу 5, поворотную в горизонтальной плоскости вместе со стойкой 4. Штанга 5 поворачивается при помощи червячной передачи или вручную на оси б и может быть в последнем случае закреплена стопором 7 через отверстия 8 в наклонном положении. Фиксатор 9 крепит основание поставленной на штангу шины, поддерживающей больную конечность, может быть передвинут по штанге 5. № 91023 л и ч а ю шийся тем, что, в целях удобства лечения больных и сокращения времени обслуживания, выполнен в виде скобы, снабженный выдвижной стойкой, несущей поворотную штангу с подвижным для шины фиксатором, обеспечивающую перемещение шины в вертикальной и горизонтальной плоскостях.
