Установка для сортировки по весу шарообразных изделий

Установка для сортировки по весу шарообразных изделий

Иллюстрации

Показать все

Реферат

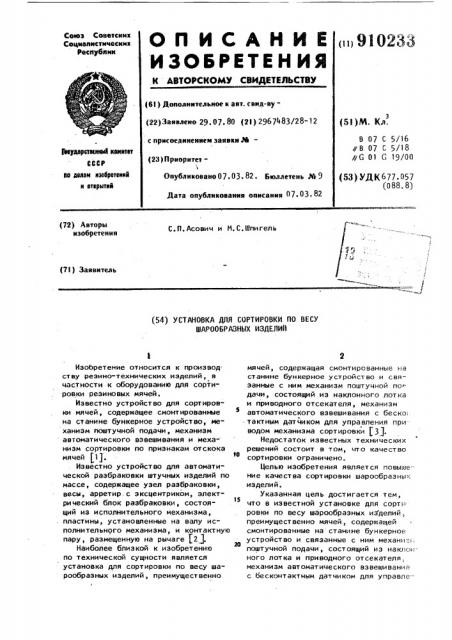

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ . К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Ресттубяим (iii 910233. {61) Дополнительное к авт. синд-ву(22) Заявлено 29. 07. 80 (21) 2967тт83/28-12 . с присоединением заявки М(51)М. Кл.

В 07 С 5/16

//В 07 С 5/18

//С 01 Г) 19/00

Гееудлрстивииыб камитвт

СССР ао делам изабрвтвиий и етирытий

{23) Приоритет1

Опубликовано 07. 03. 82 ° Бктллетень № 9 (53) we К677. 057 (088. 8) Дата опубликования описания "7.03.82 (72) Авторы изобретения

С.П.Асович и И.С,Шпигель у

Ф т

4i (71) Заявитель (54) УСТАНОВКА ДЛЯ СОРТИРОВКИ ПО ВЕСУ

ШАРООБРАЗНЫХ ИЗДЕЛИИ

Изобретение относится к производ ству резино-технических изделий, в частности к оборудованию для сортировки резиновых мячей.

Известно устройство для сортировки мячей, содержащее смонтированные на станине бункерное устройство, механизм поштучной подачи, механизм автоматического взвешивания и меха" низм сортировки по признакам отскока мячей (1).

Известно устройство дпя автоматической разбраковки штучных изделий по массе, содержащее узел разбраковки, весы, арретир. с эксцентриком, электрический блок разбраковки, состоящий из исполнительного механизма, . пластины, установленные на валу исполнительного механизма, и контактную пару, размещенную на рычаге (2 ).

Наиболее близкой к изобретению по технической сущности является установка для сортировки по весу шарообразных иэделий, преимущественно б мячей, содержащая смонтированные на станине бункерное устройство и связанные с ним механизм поштучной по дачи, состоящий из наклонного лотка и приводного отсекателя, механизм автоматического взвешивания с беско: тактным датчиком для управления при" водом механизма сортировки (3).

Недостаток известных технических решений состоит в том, что качество сортировки ограничено.

Целью изобретения является повыше-: ние качества сортировки шарообразны>; иэделий.

Указанная цель достигается тем, что в известной установке для сорти ровки по весу шарообразных изделий, преимущественно мячей, содержащей смонтированные на станине бункерное устройство и связанные с ним механиэ, поштучной подачи, состоящий из наклонного лотка и приводного отсекателя, механизм автоматического взвешивания с бесконтактным датчиком для управле3 910233 4 ния приводом механизма сорт р з а сортировки Механизм 4 автоматического взвеона имеет дополнительный н <й бесконтакт- шивания состоит иэ наклонного лотка ный датчик, а отсекатель т екатель состоит из 18, который опирается на основной расположенных по сторона торонам наклонного рычаг 19 и вспомогательный рычаг 20 лотка подпружиненных рычагов с фигур- 5 через призмы 21 и 22. На станине 1 ными пальцами на их свободных концах установлена призма 23, на которую и приводного кулачка для взаимодей- опирается рычаг 19, связанный с вспоствия с подпружиненными рычагами, на могательным рычагом 20 серьгой 2 профилирующей поверхности которого серьга 2

Ое ьга 24 опирается на призмы 25 и установлен флажок дополнительного 10 26 установленные на основном и вспоФ бесконтактного датчика, электрически могательном рычагах. связанного с бесконтактным датчиком На основном рычаге 19 установлены для упоавления приводом мех водом механизма тарированный противовес 27 и флажок сортировки, при этом дополнит«льный 20. На станине 1 установлен бесконбесконтактный датчик и наклонный ло- $5 тактный датчик 29. ток жестко закреплен н плен на станине а

У

На вспомогательном рычаге 20 устав лотке выполнены прорези для взаимо- новлена призма 30. действия с фигурны ф гурными пальцами отсека- На станине 1 шарнирно закреплена винтовая пара 31., на которой установтеля.

Механизм сортировки может и вки может иметь 20 лена призма 32. Между вспомогательным занное рычагом 20 и винтовой парои 31 распоеле времени, электрически связанное ре р ополнительным бесконтактным дат- ложена серьга 33, опирающаяся на призмы 30 и 32. На станине 1 установлены регулировочные упоры 34.

На фиг. 1 изображена принципиальМеханизм сортировки изделий 5 сосная схема установки для сортировки тоит из установленной на станине 1 на 4 группы по весу шарообразных

2 3 - пр нципиаль- о« 35, лотка 36,поворотного вокруг изделий; на фиг. 2 и 3 - принципиальоси 35, рычага 37, поддерживающего ло ная схема механизма поштучной податок 36. Рычаг 37 шарнирно соединен чи на фиг. 4 - принципиальная схема

t со станиной 1 и связан с пружиной 38 механизма автоматического взвешиваи электромагнитом 39. Между датчиком ния на фиг. 5 - принципиальная cxej °

16 и электромагнитом 39 установлено ма механизма сортировки. реле времени (на чертежах не покаУстановка для сортировки пр весу зано). шарообразных изделий содержит стани- На станине 1 между механизмом авну 1 на которой установлены бункер- томатического взвешивания 4 и меха35

S ное устройство (на чертеже не показа- низмом сортировки 5 установлено прино приемный лоток 2, механизм 3 l1o емное устройство 40, служащее для

У штучной подачи, механизм 4 автомати- приема мячей 41 определенного веса, ческого взвешивания, механизм 5 сор- Устройство работает следуюц<им

4О тировки и промежуточный лоток 6, а образом. затем ряд повторяюц<ихся в той же Мячи 41 из бункерного устройства . последовательности аналогичных меха- попадают на приемныи лотсж 2 и пере.низмов, расположенных в линию.. мещаются (катятся) на лоток 7 мехаМеханизм поштучной подачи 3 содер- низма 3 поштучной подачи. Рычаги 10 жит наклонный лоток 7 с прорезями 8 45 и l l,соприкасаясь с профилирующей и отсекатель 9, Лоток 7 жестко закреп- поверхностью кулачка 14, приводимого лен на станине l. Отсекатель 9 вы- в движение электродвигателем 13, сополнен в виде двух одноплечих рычагов вершают колебательное движение, во l0 и l l, расположенных над и под лот- время которого пальцы 12 поочередно ком 7. На свободных концах рычагов 50 останавливают. мячи 41 и разделяют

10 и 11 установлены фигурные пальцы их поштучно, выпускают на наклонный

1 2. Рычаги шарнирно закреплены на лоток 18 механизма автоматического станине 1. На станине 1 установлен взвешивания 4. Профиль кулачка 1

l электродвигатель 13, на валу которого выбран таким образом, что в тот мозакреплен кулачок 14 с флажком 15 55 мент, когда пальцы 12 рычага l l выЬесконтактного датчика 16. Постоян- пускают мяч 41, пальцы 12 рычага 10, ный. контакт рычагов 10 и 11 с кулач- пройдя в прорези 8 лотка 7, удерживаком 14 осуществляется пружинами 17. ют последующий, Причем, пальцы 12 ры5 910 чагов 10 и 11 расположены на расстоянии, превышающем габарит мяча 41 (например, на 3-5 мм)

Таким образом, мячи 41 после разделения не соприкасаются, т.е. исключается толчок на выходящий мяч от последующего при выходе на наклонный лоток

18. Частота выдачи мачей 41 задается скоростью вращения электродвигателя

13, причем частота выдачи должна быть 10 больше, . чем время, необходимое для прохода мяча 41 по лотку 18.

Как только пальцы 12 рычага 11 выпустили один мяч 41 на лоток 18, флажок 15 входит в бесконтактный дат- t5 чик 16, который включается.

Момент времени на входе флажка 15 в датчик 16 до выхода его из датчика соответствует определенной зоне прохождения мяча 41 по наклонному лотку 2р

18 механизма автоматического взвешивания 4.

Длина флажка 15 определяет эту зону, а положение флажка 15 относительно профильной поверхности кулач- 2з ка 14 определяет местоположение зоны по длине лотка 18. Причем, местоположение и длина зоны, т.е. размеры и положение флажка 15 выбирают так, чтобы исключить неточности взвешива ния при первоначальном попадании мяча 41 на лоток 18 и при сходе с него. Кроме того, местоположение и длина зоны на лотке 18 выбираются так, чтобы при сходе мяча 41 с лотка

18 имелось достаточно времени для срабатывания механизма сортировки 4.

Под воздействием катящегося мяча

41 основной рычаг 19 и вспомогательный рычаг 20 совершает колебательное

4р движение. При совпадении или превышении веса мяча 41 с весом, установленным с помощью тарированного противовеса 27, флажок 28 на основном рычаге 19 входит в бесконтактный датчик 29 и включает его.

В момент настройки, при выверке параллельности расположения основного рычага 19 и вспомогательного рычага

20, пользуются винтовой парой 31, а установкой регулируемых упоров 34 определяют максимально возможные отклонения основного рычага 19.

Теперь, когда включен бесконтактный. датчик 29, а мяч 41 находится на лотке 18 в зоне, определенной моментом времени входа и выхода флажка 15 из бесконтактного датчика 16 (т.е.

233 ь включен дагчик 16), включается электромагнит 39 через реле времени ° Реле времени удерживает электромагнит 39 во включенном состоянии до тех пор, пока мяч 41 не попадает на лоток 36 механизма 5 сортировки.

При включении электромагнита 39 лоток 36 поворачивается вокруг оси

35, мяч 41, попавший на лоток 36, направляется в приемное устройство

40. После попадания мяча 41 в."приемное устройство 40 реле времени отключает электромагнит 39, а пружина

38 возвращает рычаг 37 в исходное положение, и лоток 36 занимает первоначальное положение.

Таким образом, введением зоны взвешивания (зоны определенной датчиком 16 и флажком 15) исключаются неточности взвешивания, связанные с первоначальным попаданием мяча на наклонный лоток I8, когда имеют место толчок (от попадания мяча на взвеши" вающий лоток) и неустойчивые колебания рычагов 19 и 20 (т.е, точное взвешивание должно происходить после

2"3 первоначальных колебаний рычагов).

Введение зоны взвешивания на лотке 18 позволяет также исключить неточность взвешивания, а значит и сортировки, связанные с качеством изготовления механизма автоматического взвешивания, так как по данной схеме вес в любой точке данного длинного наклонного лотка 18 должен лежать в пределах допуска только при высокой точности установки и взаимного положения призм 21, 22, 25 и 26.

Мячи 4 1, которые своим весом не включили датчик 29, проходят дальше к следующей весовой группе, где цикл повторяется.

Предлагаемая установка повышает качество сортировки изделий, так как при прохождении через механизм поштуч, ной подачи за счет применения отсекателя с рычагами мячи разделяются поштучно без отскока и выпадания и начинают свое движение с одной и той же постоянной скоростью, т.е. уменьшается погрешность взвешивания, связанная с разными скоростями прохождения весового лотка.

Установка повышает качество сортировки изделий за счет использования зоны взвешивания, которая исключает неточности, связанные с раскачиванием взвешивающего лотка по инерции при первоначальном попадании

7 91 мяча и неточностью изготовления рычагов взвешивающего лотка, а применение сортировочного механизма с исполь зо вани ем ре гули руемой и ст абил ьной при эксплуатации временной задерж ки, дост и гае мой посредст вом реле времени, позволяет повысить качество сортировки, так как исключается возможность попадания мяча другой весовой группы при недостаточно быстром возврате в исходное положение лотка сортировочного устройства или проскакивания "правильного" мяча при слишком быстром возврате этого лотрека.

Данная конструкция обеспечивает ужесточение допусков и повышение качест ва проду кции, например, теннисных мячей.

Формула изобретения

1. Установка для сортировки по весу шарообразных изделий, преимущественно мячей, содержащая смонтированные на станине бункерное устройство и связанные с ним механизм поштучной подачи, состоящий из наклонного лотка и приводного отсекателя, механизм автоматического взвешивания с бесконтактным датчиком для управления приводом механизма сортировки, отличающаяся тем, что, с целью по выше ни я каче ст sa сортир о вки шарообразных изделий, она имеет

0233 8 дополнительный бесконтактный датчик, а отсекатель состоит из расположенных по сторонам наклонного лотка подпружиненных рычагов с фигурными пальцами на их свободных концах и приводного кулачка для взаимодействия с подпружиненными рычагами, на профилирующей поверхности которого установлен флажок дополнительного бесконтакт О ного датчика, электрически связанного с 6QcKQHTактHblM датчиком для управления приводом механизма сортировки, при этом дополнительный бесконтактный датчик и наклонный лоток жестко за15 креплен на станине, а в лотке выполнены прорези для взаимодействия с фигурными пальцами отсекателя.

2. Установка по п.1, о т л и ч а ющ а я с я тем, что механизм сортиго ровки имеет реле времени, электрически, связанное с дополнительным бесконтактным датчиком.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

И 106047, кл. B 07 С 5/18, 1955.

2. Авторское овидетельство СССР

У 550182, кл. 8 07 С 5/16, 1974.

3. Авторское свидетельство СССР

М 203382, кл. G 01 G 19/00, 19бб (прототип), 910233
