Сырьевая смесь для получения расширяющегося цемента
Иллюстрации
Показать всеРеферат

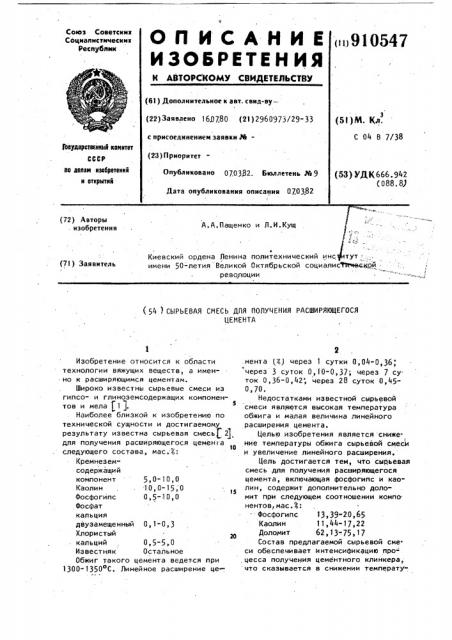

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советски к
Социалистических
Республик
С 04 В 7/38
Гоеуяаретеенный комнтет
СССР (23) Приоритет по пелен изобретений и открытий
Опубликовано 0703Я2. Бюллетень ¹ 9 (53) УДК666.942 (088,8) Дата опубликования описания 070382 имени 50-летия Великой Октябрьской социалис революции аявитель (54 ) СЫРЬЕВАЯ СМЕСЬ ДЛЯ ПОЛУЧЕНИЯ РАСШИРЯЮЩЕГОСЯ
ЦЕМЕНТА
Изобретение относится к области технологии вяжущих веществ, а именно к расширяющимся цементам.
Широко известны сырьевые смеси из гипсо- и глиноземсодержащих компонентов и мела 11 j.
Наиболее близкой к изобретению по технической сущности и достигаемому результату известна сырьевая смесь(2) для получения расширяющегося цеменга
10 следующего состава, мас.4:
Кремнеземсодержащий компонент 5,0-10,0
Каолин ., 10,0-15;0
Фосфогипс 0,5-10,0
Фосфат кальция двузамещенный 0,1-0,3
Хлористый
20 кальций 0,5-5,0
Известняк Остальное
Обжиг такого цемента ведется при
1300- 1350 С. Линейное расширение це.мента 1,Ж.) через 1 сутки 0,04-0,36; через 3 суток 0,10-0,37; через 7 су ток 0,36-0,42; через 28 суток 0,450,70.
Недостатками известной сырьевой смеси являются высокая температура обжига и малая величина линейного расширения цемента.
Целью изобретения является снижение температуры обжига сырьевой смеси и увеличение линейного расширения.
Цель достигается тем, что сырьевая смесь .для получения расширяющегося цемента, включающая фосфогипс и каолин, содержит дополнительно доломит при следующем соотношении компо нентов,мас.4:
"- Фосфогипс 13,39-20,65
Каолин 11,44- 17,22
Доломит 62,13-.75,17
Состав предлагаемой сырьевой сме. си обеспечивает интенсификацию про- цесса получения цементного клинкера, что сказывается в снижении температу910547
3 ры обжига смеси до 1250-1270 С и увеличивает линейное расширение цемента. Линейное расширение цемента
® составляет через 1 сутки 0,230,15; через 3 суток 1,14-.1,35; через
7 суток 1,20- 1,56, через 28 суток
2,16"2,66.
Доломит, применяемый как основной сырьевой компонент, можно использовать с пониженным содержанием MgO, 10 ! например до 113. Для затворения полученного цемента, как обычно для магнезиальных цементов, в качестве затво" рителей используются водные растворы солей магния плотностью 1,03-1,08г/см.15
Использование солей магния позволит повысить растворимость МдО во много раз по сравнению с растворимостью ltg(OH)<, что приводит к быстрому твердению цемента. Расширяющийся цемент, получаемый из предлагаемой сырьевой смеси имеет белый цвет, Линейное расширение, Ф> через сутки
Предел прочности при сжатии, кгсlсм, через сутки
Компонент
Содержание,вес.Ф
7 28
20,65 0,15
16,44 0,23
13,39 0,19
2,16 435
2,66 440
2,45 432
1,20
62,13 17,22
68,13 15,43
75,17 11,44
500 550
585 665
527 605
1,56
1,32 по известному способу t2 j 0,35
490 507
0,37
0,57 310
Как видно из таблицы, величина ли. нейного расширения превышает те же величины у известного состава, что повышает качество цемента, получаемого из состава по изобретению. 50 формула изобре1ения
Возможно также использование такого цеМента и в качестве добавки для расширяющегося цемента.
Использование сырьевой смеси по изобретению в цементной промышпеннос ти позволит получить экономический доломит каолин фосфогипс (по предлагаемому способу)
Пример ы. Для получения расширяющегося цемента готовят три сырьевых смеси при следующем соотношении компонентов, вес.3:
Доломит 62,13 68,13 75,17
Гипссодержащий (фосфогипс)
Каолин
20,65 16,44 13, 39
17,22 15,43 11,44
После гомогенизации смеси ее обжигают при 1250-1270 С. После бьк-.трого охлаждения клинкер дробят, а затем измельчают до удельной поверхности
3000-3200 см /г.
Для получения цемента используют в качестве .затворителя водный . раствор 51gC1 плотностью 1,06 г/см для смесей 1,2,3.
Результаты испытаний приведены в таблице. эффект 317,8 тыс.руб. на 10 000 т цемента.
Сырьевая смесь для получения расши ряющегося цемента, вкпючающая фосфогипс и каолин, о т л.и ч а ю щ ая с я тем, что, с целью снижения температуры обжига и увеличения линейного расширения цемен1а, она содержит дополнительно доломит при следующем соотношении ко«понен n», мас, l:
910547
Составитель Г.Ракчеева
Редактор 10.Юркова . Техред Т.Маточка Корректор Г.Огар
Заказ 1015/21 Тираж 640 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва,Ж-35, Раушская наб.,д.4/5
Филиал ППП Патент", г. Ужгород, ул. Проектная, 4
Фосфогипс 13,39-20,65
Каолин 11,44-17,?2
Доломит 62,13-75,17
Источники информации, принятые во внимание при экспертизе
1.. Кравченко И.В. и др. Химия и технология специальных цементов.М., Стройиздат, 1979, с.75" 76.
2. Авторское свидетельство СССР
N" 629179, кл. С 04 В 7/38, 1978.
