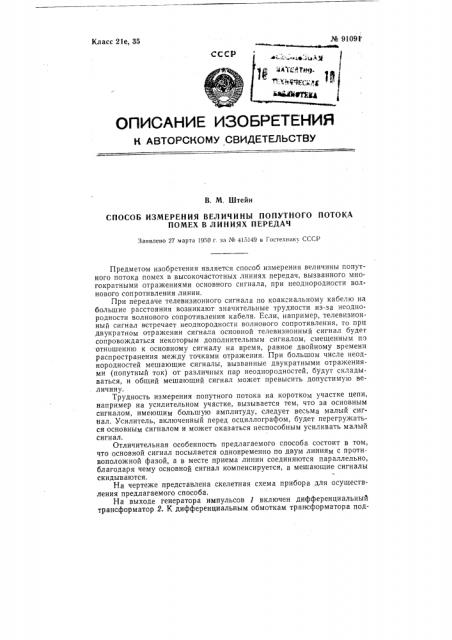

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. М. Штейн

СПОСОБ ИЗМЕРЕНИЯ ВЕЛИЧИНЫ ПОПУТНОГО ПОТОКА

ПОМЕХ В ЛИНИЯХ ПЕРЕДАЧ

Заявлено 27 марта !950 т. за М 415149 в Гостекнику СССР

Предметом изобретения является способ измерения величины попутного потока помех в высокочастотных линиях передач, вызванного многократными отражениями основного сигнала, при неоднородности волнового сопротивления линии.

При передаче телевизионного сигнала по коаксиальному кабелю на большие расстояния возникают значительные трудности из-за неоднородности волнового сопротивления кабеля. Если, например, телевизионный сигнал встречает неоднородности волнового сопротивления, то прц двукратном отражении сигнала основной телевизионный сигнал будег сопровождаться некоторым дополнительным сигналом, смещенным по

-отношению к основному сигналу на время, равное двойному времени распространения между точками отражения. При большом числе неоднородностей мешающие сигналы, вызванные двукратными отражениями (попутный ток) от различных пар неоднородностей, будут складываться, и общий мешающий сигнал может превысить допустимую величину.

Трудность измерения попутного потока на коротком участке цепи, например на усилительном участке, вызывается тем, что за основным сигналом, имеющим большую амплитуду, следует весьма малый сигнал. Усилитель, включенный перед осциллографом, будет перегружаться основным сигналом и может оказаться неспособным усиливать малый сигнал.

Отличительная особенность предлагаемого способа состоит в том, что основной сигнал посылается одновременно по двум линиям с противоположной фазой, а в месте приема линии соединяются параллельно, благодаря чему основной сигнал компенсируется, а мешающие сигналы скидываются.

На чертеже представлена скелетная схема прибора для осуществления предлагаемого способа.

На выходе генератора импульсов 1 включен дифференциальный трансформатор 2. К дифференциальным обмоткам трансформатора под№ 91091

Предмет изобретения

Способ измерения величины попутного потока помех в линиях передач, вызванного многократными отражениями основного сигнала, о тл и ч а ю шийся тем, что основной сигнал посылается одновременно по двум линиям с противоположной фазой, а в месте приема линии соединяются параллельно, благодаря чему основной сигнал компенсируется, а мешающие сигналы складываются.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор P. А. Гальцева Гр. 95

Информационно-издательский отдел.

Объем 0,17 и. л. Зак. 682

Подп. к печ. 23.1-60 г.

Тираж 750 Цена 25 коп

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14. ключены два испь1туемых кабеля А и Б таким образом, что знаки импульсов, посылаемых в оба. кабеля, оказываются противоположными.

Концы кабелей подводятся к специальным компенсационным устройствам.8 и 4 и затем соединяются параллельно.

При одинаковой длине обоих кабелей и равных значениях постоянных распространения основной импульс, идущий по кабелю А, будет компенсирован основным импульсом, идущим по кабелю Б. Мешающие же сигналы, вызванные двукратными отражениями, носят беспорядочный характер и не могут компенсировать друг друга. Мешающий сигнал проходит через амплитудный выравнивающий контур 5, имеющий характеристику затухания в функции частот, обратную характеристике кабеля, усилитель 5 и подводится к вертикальным отклоняющим пластинам трубки осциллографа 7, горизонтальные пластины которой "îåäèíåíû с генератором развертки 8. Величина мешающего сигнала отсчитывается на экране катодной трубки.

Компенсационные устройства 8 и 4 служат для выравнивания характеристик кабелей, что позволяет улучшить компенсацию основного сигнала. Так как попутный поток носит беспорядочный характер, то ре-. зультат вычитания двух попутных потоков должен в отдельных точках уменьшить, а в других увеличить общую величину попутного потока.

Если длина каждого из испытуемых кабелей равна длине усилительного участка, то величина попутного потока, измеренная прибором, будет приблизительно равна величине попутного потока двух усилительных участков.
