Арматурный каркас железобетонных изделий типа балок

Арматурный каркас железобетонных изделий типа балок

Иллюстрации

Показать все

Реферат



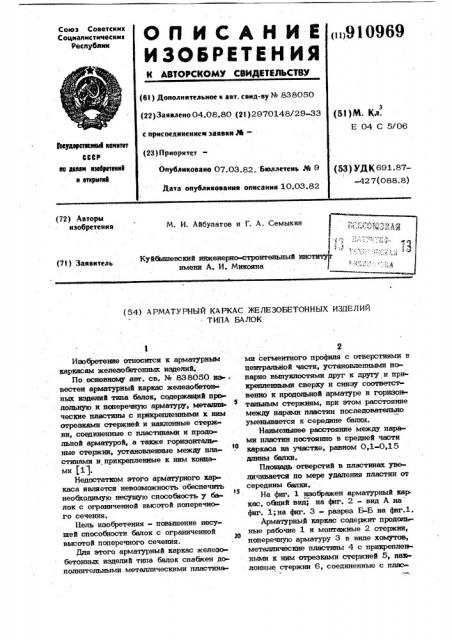

(72) Авторы изобретения

М. И. Айбулатов и Г. A. Семыкин

Куйбышевский инженерно-строительный ннс имени А. И. Микояна (73) Заявитель (54) АРМАТУРНЫЙ КАРКАС ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ

Т ИЛА БА ЛОК

Изобретение относится к арматурным каркасам железобетонных изделий.

По основному авт, св. % 838050 известен арматурный каркас железобетон ных изделий типа балок, содержащий про дольную и поперечную арматуру, металлические пластины с прикрепленными к ним отрезками стержней и наклонные стерж ни, соединенные с пластинами и продольной арматурой, а также горизонталь ные стержни, установленные между пластинами и прикрепленные к ним концами (11.

Недостатком этого арматурного каркаса является невозможность обеспечить необходимую несушую способность у балок с ограниченной высотой поперечного сечения.

Цель изобретения - повышение несущей способности балок с ограниченной высотой поперечного сечения.

Для этого арматурный каркас железобетонных изделий типа балок снабжен дополнительными металлическими пластина2

: ми сегментного профиля с отверстиями в центральной части, установленными попарно выпуклостями друг к другу и прикрепленными сверху и снизу соответственно к прс дольной арматуре и горизонтальным стержням, при этом расстояние между парами пластин последовательно уменьшается к середине балки.

Наименьшее расстояние между парами пластин постоянно в средней части

1О каркаса на участке, равном 0,1-0,15 длины балки.

Плошадь отверстий в пластинах увеличивается по мере удаления пластин от середины балки.

На фиг. 1 изображен арматурный кар кас, ойций вид; на фнг. 2 - вид А на фиг. 1;на фвг. 3 - разрез Б-Б на фнг,1.

Арматурный каркас содеркит продсип

20 ные рабочие 1 и монтажные 2 стержни, поперечную арматуру 3 в виде хомутов, металлические пластины 4 с прикреплен ными к ним отрезками стержней 5, наалонные стержни 6, соединенные с плас3 91096 тинами и продольными рабочими стержнями, горизонтальные стержни 7 между пластинайи и дополнительные металлические пластины 8 сегментного профиля с отверстиями 9 в их центральной части, установленные попарно, выпуклостями друг к другу, прикрепленные сверху к продольным монтажным стержням, а снизу к горизонтальным стержням и распо ложенные между металлическими пласти- щ нами с отрезками стержней, при этом расстояние между парами пластин уменьшается по мере приближения к середине балки при сохранении постоянства наименьшего расстояния в средней части каркаса на участке, равном 0,1-0,15 длины балки.

Отверстия в центральной части пластин

8 выполнены не только для обеспечения взаимосвязи бетона сжатой зоны, разделенного пластинами, и повышения монолит ности конструктивного элемента, но и для обеспечения необходимой прочности сжатой зоны бетона вдоль пластин, достато пюй для восприятия поперечной силы. Поэтому ру площадь отверстий в пластинах увеличивается по мере удаления пластин от середины каркаса, достигая в крайних пластинах наибольшей величины, что полностью cor ласуется, с одной стороны, с увеличением ЗФ поперечной силы и, с другой стороны, с понижением расчетного сопротивления бетона на сжатие при изгибе.

Эффект усиления несущей способности сжатой зоны бетона относительно несущей способности растянутой арматуры обе

35 спечивается за счет того, что бетон сжатой зоны, заключенный между металлическими пластинами сеГментного профиля, испытывает не только сжимающие усилия по плошадям отверстий, действующие в плоскостях, параллельных боковой грани балки, но и сжимаккцие усилия, действующие в плоскостях, направленных цод углом к бокбвой грани балки, и возникающие Hà mr45 линдрической поверхности пластин за счет разложения сил сжатия бетона при изгибе на составляющие, первая из которых направлена по касательной к поверхности и воспринимается преимущес гвенно пластиной, а вторая - перпендикулярно к каИ сательной и воспринимается бетоном.

Таким образом, вторые составляющие сил сжатия бетона при изгибе, направлен9 4 ные под углом к оси балки, создают противодействие поперечному расширению бетона при сжатии.

Кроме того, эффект усиления несущей

CII0CO6HOCTH C2KGTOA SOHbI. 6eTOHG обес печивается за счет того, что металлические пластины 8 препятствуют поперечнсо. му расширению бетона при сжатии, во-, первых благодаря силам кинематического трения, возникающим в местах соприкосновения поверхности пластин с бетоном и направленным по касательной к точке соприкосновения, во -вторых, благодаря силам, возникающим также в местах сопри-. косновения поверхности пластин с бетоном и направленным перпендикулярно к касательной в точке соприкосновения. Следовательно, результирующая этих сил, направленная горизонтально, оказывает по всей высоте пластины прямое противодействие силе поперечного расширения бетона при сжатии.

Формула изобретения

1. Арматурный каркас железобетонных изделий типа балок по авт. св.

% 838050, о т л и ч а ю m и и с я тем, что, с целью повышении несущей способности балок с ограниченной.высотой попере яого сечения, он снабжен дополнительными металлическими пластинами сегментного профиля с отверстиями в центральной части, установленными попар-. но выпуклостями друг к другу и прикрепленными сверху и снизу соответственно к продольной арматуре и горизонтальным стержням, при этом расстояние между парами пластин последовательно уменьшается к середине балки.

2. Каркас по и. 1, о т л и ч а юшийся тем, что наименьшее расстояние между парами пластин постоянно в средней части каркаса на участке, равном

0,1-0,15 длины балки.

3. Каркас по п. 1, о т л и ч а ю «« шийся тем, что площадь отверстий в пластинах увеличивается по мере удаления пластин от середины балки.

Источники инфор, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Ио 838050, Err. Е 04 С 5/06, 1979.
