Узел соединения стойки секционного пола для электронного оборудования с несущей конструкцией

Узел соединения стойки секционного пола для электронного оборудования с несущей конструкцией

Иллюстрации

Показать все

Реферат

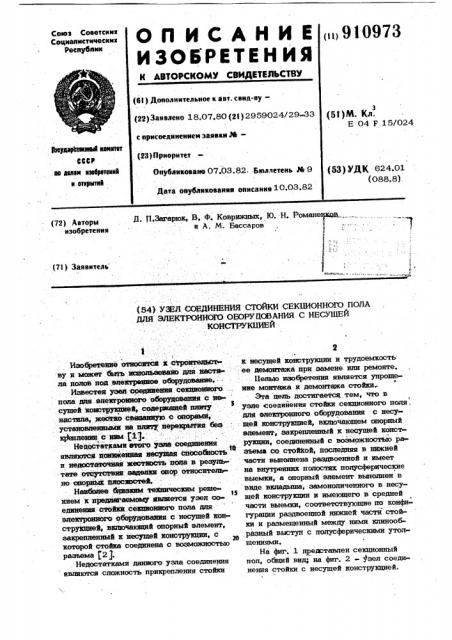

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцманмстмчеснмх

Реснубнми

<и> 910973 (6l 3 Дополнительное к авт. свид-ву(22) Заявлено 18.07.80 (2! ) 2959024/29-33 (51)N. Кл.

Е 04 F 15/024 с присоединением заявки ра5юудэрЬтиеивй квинтет

ИСР ив деизм иеебретеиий и вткрмтий (23) йривритет

Онубликовано 07.03.82 Бюллетень J4 9 (53) УДК 624.01 (088.8) Дата оиублмковаии» о»исаи»я 10 03 82

Д. П.Загарюк, В, Ф. Коврижных, Ю. Н. Романенксв.„. и А. М . Бассаров

7 к (72) Авторы изобретения (71) Заявитель (84) УЖЛ СОЕДИНЕНИЯ СТОЙКИ СЕКЦИОННОГО ПОЛА

ДЛЯ ЭЛЕКТРОННОГО ОЕОРУЦОВАНИЯ С НЕСУШЕЙ

КОНСТРУКБИЕЙ

1 2

Изобретение.относитсй к c ãðîè÷ eiàþú» к несущей конструкции и трудоемкость ву и может быть испольэоваио для настй-: ее демонтажа при замене или ремонте. ла. amioi под .электраяное, оборудование. Белью изобретения является упрощеИзвестен уэел,:советийеттия секционного ..., ние монтажа и демонтажа стойки пола для елетегроиного оборудования с тее Эта цель достигается тем, что в

i сущей конструкцией, содФр кащей плиту узле еоеднйения стойки секционного поля . настила, жес гко саааативую с опорами, для электронного оборудования с несуустановленныыи на илищ перекрьйгия без . щей конструкпдей, включающем опорный кфеиления с ним P)., . элемент, закрепленный к несущей консч

Недостатками этого узле coegaaeaaa . рукции, соединенный с возможностью раявляются панмкейиая несущая способность зъема со стопой, последняя s нижней

tO и недостаточйая жест воть потта в резуль- части выполнена раздвоенной и имеет тате отсутсФвия заделки спор отисситель на внутренних nonocTsx полусферические но oiiopiha йлосюстей, выемки, а опорный элемент выполнен в ,Наиболее баизким техническим реше- виде вкладыша, замоноличенного в несу!

5 нием к ппедлагаемому является узел оо- шей конструкции и имеющего в средней единения стойки,.секпюнного пола для части выемки, соответствующие по конфт элейтрайки о оборудования с несущей теон- гурации раздвоенной нижней частй стойструкцией, включающий опорный элемент, ки и размещенный между ними клинообзакрепленный к несущей конструкции, с,разный выступ с полусферическими утолкоторой стойка соединена с возможностью шеннями. разъема $2). На фиг. 1 поедставлен секционный

Недостатками данного узла соединения пол, общий вид; на фяг. 2 — узел соедиявляются сложность прикрепления стойки пеняя стойки с несущей конструкцией.

0973

3 01

Секционный пол включает плиту настила 1, жестко связанную со стойками

2, установленными на плиту перекрытия

3. Нижняя часть каждой стойки выполнена раздвоенной (4) и с полусферическими выемками В на внутренних плоскостях 6, опорный элемент 7 выполнен в виде вкладьппа, который замоноличен в плиту перекрытия 3. B средней части опорного элемента выполнены выемки, соответствующие по конфигурации раздвоенной нижней части стойки 8. Между Bbl» еми ми размещен клинообразный выступ

9 с полусферическими утолщениями 10.

Эти утолщения заходят в выемки 5, благодаря чему стойка закрепляется в плите перекрытия.

Монтаж стойки осуществляют следующим образом.

На плите перекрытия, в которой при изготовлении замоноличены закладные элементы, размещают стойки, и мягким молотком (бронза) вбивают в выемки ,раздвоенную нижзпою часть стойки.

Предлагаемое устройство позволяет значительно упростить процесс монтажа и демонтажа секционного пола при замене отдельных элементов.

Формула изобретения

Узел соединения стойки секционного пола для электронного оборудования с не%. сущей конструкцией, включающий опорный элемент, закрепленный к несущей конструкции и соединенный с возможностью разъема со стойкой, о.т .л и ч а ю щ и й— с я тем, что, с целью упрощения монта10 жа. и демонтажа стойки, последняя в нижней части выполнена раздвоенной н име,ет на внутренних плоскостях полусферические выемки, а опорный элемент выполнен в виде вкладыша, замоноличенного

15 в несущей конструкции и имеющего в средней части выемки, соответствующие по конфигурации раздвоенной нижней части счяйки, и размещенный между ними клинообразный выступ с полусферическими

20 утолщениями.:

Источники информации, принятые во внимание при экспертизе

2 1. Авторское свидетельство СССР

¹ 590419, кл. E 04 Г 15/024, 1975.

2. Заявка Японии 14 50-38250, кл. Е 04 F 15/024, опублик. 1975.
