Союз Советам нк

Социалистически и

Рееттубпни

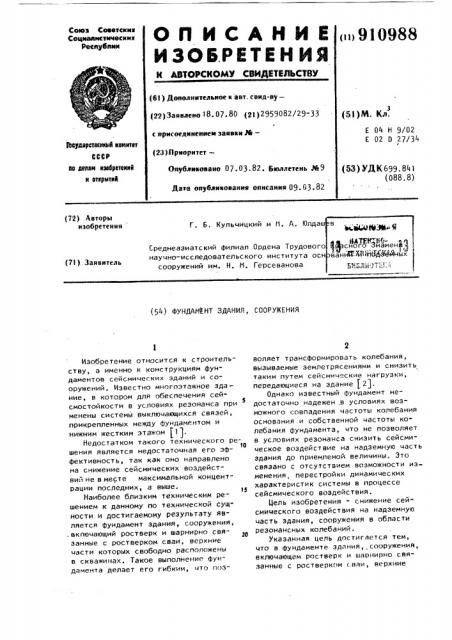

О П И С A H È Е „„У1()У88

И ЗОВРЕТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву— (22) Заявлено 18. 07. 80 (21) 2959082/29-33 с присоединением заявки РЙ— (23) Приоритет—

Опубликовано 07.03.82. Бюллетень Р1е9

Дата опубликования описания 09. 63. 82 (5l)M. Кл.

Е 04 Н 9/02

E 02 D 27/34

Веудэретвепый кеиитет

СССР па пеппи пзебретенкй и еткрыткк (53) УДК699. 841 (088. 8) (72) Авторы изобретения

Г. Б. Кульчицкий и М. А. Юлдаш

Среднеазиатский филиал Ордена Трудового научно-исследовательского института осн сооружений им. Н. Н. Герсеванова (7l ) Заявитель (54) ФУНДАМЕНТ ЗДАНИЯ, СООРУЖЕНИЯ.

Изобретение относится к строительству, а именно к конструкциям фундаментов сейсмических зданий и сооружений. Известно многоэтажное здание, в котором для обеспечения сейсмостойкости в условиях резонанса при

5 менены системы выключающихся связей, прикрепленных между фундаментом и нижним жестким этажом (1).

Недостатком такого технического ре10 шения является недостаточная его эффективность, так как оно направлено на снижение сейсмических воздействий не вместе максимальной концентрации последних, а выше.

Наиболее близким техническим решением к данному по технической сущ" ности и достигаемому результату является фундамент здания, сооружения, . включающий ростверк и шарнирно связанные с ростверком сваи, верхние части которых свободно расположены в скважинах, Такое выполнение Фундамента делает его гибким, что поэволяет трансформировать колебания, вызываемые землетрясениями и снизить таким путем сейсмические нагрузки, передающиеся на здание (2j.

Однако известный фундамент недостаточно надежен .в условиях возможного совпадения частоты колебания основания и собственной частоты колебания фундамента, что не позволяет в у ловиях резонанса снизить сейсмическое воздействие на надземную часть здания до приемлемой величины. Это связано с отсутствием возможности изменения, перестройки динамических характеристик системы в процессе сейсмического воздействия, Цель изобретения - снижение сейсмического воздействия на надземную часть здания, сооружения в области резонансных колебаний.

Указанная цель достигается тем, что в фундаменте здания,,сооружения, включающем ростверк и шарнирно связанные с ростверком сваи, верхние

Формула изобретения части которых свободно расположены в скважинах, ростверк соединен с верхними частями свай выключающимися связями.

На чертеже схематично изображен

4Â описываемый фундамент здания, сооружения. фундамент здания, сооружения содержит ростверк 1, с которым шарнирно связаны буроопускные сваи 2. Каждая свая установлена в предварительно пройденной скважине 3, пространство между сваей и стенками скважины заполнено бетоном не на всю высоту, а только до места прикрепления выключающихся связей 4.Для обеспечения доступа к ним скважина 3 в верхней своей части переходит s приямок 5.

Связи могут быть выполнены, например, в виде стержней, шпонок, болтовых соединений и т.п.

Фундамент работает следующим образом.

В исходном состоянии до отключения связей фундамент представляет собой жесткую систему, период собственных колебаний которой намного ниже периодов колебаний грунта. Система при этом устойчиво сопротив.ляется сейсмическим нагрузкам, а свя

"и 4 повышают ее жесткость. При землетрясениях с преобладанием в спектре колебаний грунта низкопериодных составляющих, близких к периодам собственных колебаний фундамента, наступает такой момент, когда нарастание амплитуды колебаний фундамента достигает заданного уровня, выбранного на основании расчета, и связи

4 отключаются (разрушаются, срезаются). Это обеспечивает перестройку

10988 4 системы с жесткой на гибкую, период колебания ее резко возрастает, система "уходит" из резонансного режима, и передаваемые на подземную часть здания нагрузки существенно снижаются. После окончания сейсмического воздействия разрушенные связи 4 заменяют новыми.

Применение описанной конструкции фундамента позволяет расширить диапазон его сейсмоизолирующей способности, что повышает надежность зданий и сооружений при сейсмических воздействиях различного типа, намного снижается стойкость восстановительных ремонтов, стоимость восстановления самих выключающихся связей незначительна.

Фундамент здания, сооружения, 25 включающий ростверк и шарнирно связанные с ростверком сваи, верхние части которых свободно расположены в скважинах, отличающийся тем, что, с целью снижения сейсмизв ческого воздействия на надземную часть здания, сооружения в области резонансных колебаний, ростверк соединен с верхними частями свай выключающимися связями, 35 . Источники информации, принятые во внимание при экспертизе

1, Авторское свидетельство СССР

N 554388, кл..Е 04 Н 9/02, 1974.

2. Авторское свидетельство СССР

8 156110, кл. Е 02 D 27/34, 1962.

910988

Составитель Э .. Зулинский

Редактор К. Волощук Техред А. Ач Корректор С. Шекмар

Заказ 1071/14 Тираж 721 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул Проектная, 4
