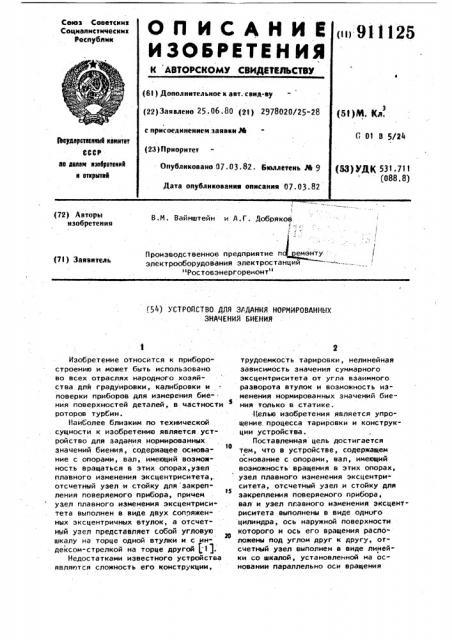

(72) Авторы изобретения

В.И. Вайнштейн и А.Г. ДобрякоВ

Производственное предприятие и электрооборудования электроста

"Ростовэнергоремонт" (71) Заявитель (g4) УСТРОЙСТВО ДЛЯ ЗАДАНИЯ НОРМИРОВАННЫХ

ЗНАЧЕНИЙ БИЕНИЯ

Изобретение относится к приборостроению и может быть использовано во всех отраслях народного хозяйства для градуировки, калибровки и поверки приборов для измерения биения поверхностей деталей, в частности роторов турбин.

Наиболее близким по технической сущности к изобретению является.устройство для задания нормированных значений биения, содержащее основа1О ние с опорами, вал, имеющий возможность вращаться в этих опорах, узел плавного изменения эксцентриситета,. отсчетный узел и стойку для закрепis ления поверяемого прибора, причем узел плавного изменения эксцентриситета выполнен в виде двух Сопряженных эксцентричных втулок, а отсчетный узел представляет собой угловую шкалу на торце одной втулки и с индексом-стрелкой на торце другой ) l), Недостатками известного устройства являются сложность его конструкции, трудоемкость тарировки, нелинейная зависимость значения суммарного эксцентриситета от угла взаимного разворота втулок и возможность изменения нормированных значений биения только в статике.

Целью изобретения является упрощение. процесса тарировки и конструкции устройства.

Поставленная цель достигается тем, что в устройстве, содержащем основание с опорами, вал, имеющий воэможность вращения в этих опорах, узел плавного изменения эксцентриситета, отсчетный узел,и стойку для закрепления поверяемого прибора, вал и узел пгавного изменения эксцентриситета выполнены в виде одного цилиндра, ось наружной поверхности которого и ось его вращения расположены под углом друг к другу, огсчетный узел выполнен в виде линейки со шкалой, установленной íà oñновании параллельно оси вращения

911125 - 4 стойка с прибором перемещается параллельно оси его вращения для получения разных нормированных значе1 ний биения °

3 вала, а устройство снабжено механизмом перемещения стойки вдоль ли нейки.

На фиг. 1 изображено устройство общий вид; на фиг. 2 - то же вид. сбоку.

Устройство содержит вал 1,ось 2 наружной цилиндрической поверхности и ось 3 вращения которого находятся под углом друг к другу, основание 1О

4 на котором параллельно оси 3 вра щения вала 1 закреплена линейка 5 со шкалой нормированных значений биения цилиндрической поверхности вала 1 для каждого гоперечного его сечения i5 вдоль оси вращения, а также механизм 6 перемещения стойки 7 для закрепления поверяемого прибора 8.

Устройство работает следующим образом.

Приводят вал 1 во вращение с требуемой частотой. Перемещают стойку.

7 с закрепленным на ней поверяемым прибором 8 параллельно оси 3 вращения, останавливают стойку 7 в положе- 2s нии, где поперечное сечение".наружной цилиндрической поверхности вала

1 имеет нормированное значение биения, отсчитываемое по шкале линейки 5. Для исследования динамических ЗВ характеристик прибора при определенном положении стойки по шкале нормированных значений биения валу сообщают вращение с разной частотой, или при одной скорости вращения вала

Формула изобретении

Устройство для задания нормированных значений биения при поверке приборов., содержащее основание с опорами, вал, имеющий возможность вращаться в этих опорах, узел плав-. ного изменения эксцентриситета, отсчетный узел и стойку для закрепления поверяемого прибора, о т л ич а ю щ е е с я тем, что, с целью упрощения процесса тарировки и конструкции. устройства, вал и узел плавного изменения эксцентриситета выполнены в виде одного цилиндра, ось наружной поверхности которого и ось его вращения расположены под "углом друг к другу, отсчетный узел выполнен в виде линейки со шкалой, установленной параллельно оси вращения вала, а устройство снабжено механизмом перемещения стойки вдоль линейки.

Источники информации, принятые во внимание при экспертизе

1. Переносный стенд. Документация

1269-00 ОГК ЦПРП. Ленэнерго < прототип) .
