Способ измерения изгибной жесткости стальных канатов

Способ измерения изгибной жесткости стальных канатов

Иллюстрации

Показать все

Реферат

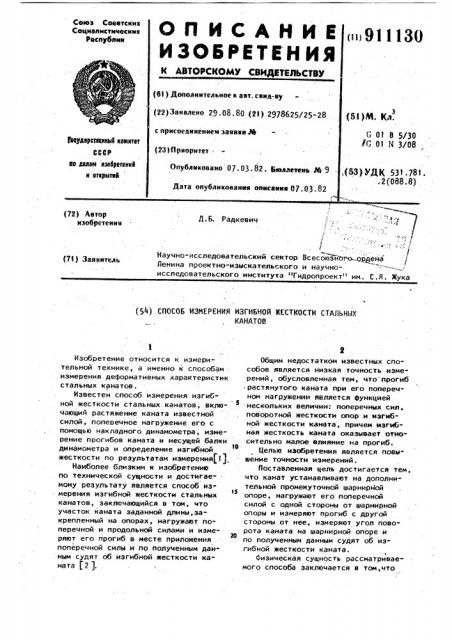

ОПИСЛНИВ

ИЗО6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски к

Социвяистмчесиии

Ресяубяин (ii) 911130

"1 (72) Автор изобретения

Л.Б. Радкевич ( ь р . ;Ю .1;.,:..: /

Научно-исследовательский сектор Всесоюзного-,ор"ена

*, - /

Ленина проектно-изыскательского и научноисследовательского института Тидропроект" им. С.Я. Жука (7I ) Заявитель (54) СПОСОБ ИЗИЕРЕНИЯ ИЗГИБНОЙ ЖЕСТКОСТИ СТАЛЬНЫХ

КАНАТОВ ната (2).

Изобретение относится к измерительной технике, а именно к способам измерения деформативных характеристик стальных канатов.

Известен способ измерения изгиб" ной жесткости стальных канатов, включающий растяжение каната известной силой, поперечное нагружение его с помощью накладного динамометра, измерение прогибов каната и несущей балки динамометра и определение изгибной жесткости по результатам измерения(1j

Наиболее близким к изобретению по технической сущности и достигаемому результату является способ измерения изгибной жесткости стальных канатов, заключающийся в том, что участок каната заданной длины,закрепленный на опорах, нагружают поперечной и продольной силами и измеряют его прогиб в месте приложения поперечной силы и по полученным данным судят об иэгибнои жесткости каОбщим недостатком известных способов является низкая точность измерений, обусловленная тем, что прогиб растянутого каната при его попереином нагружении является функцией

S нескольких величин: поперечных сил. поворотной жесткости опор и изгибной жесткости каната, причем изгибная жесткость каната оказывает относительно малое влияние на прогиб.

Целью изобретения является повышение точности измерений.

Поставленная цель достигается тем, что канат устанавливают на дополнительной промежуточной шарнирной опоре, нагружают его поперечной силой с одной стороны от шарнирной опоры и измеряют прогиб с другой стороны от нее, измеряют угол поворота каната на шарнирной опоре и

/ по полученным данным судят об иэгибной жесткости каната.

Физическая сущность рассматриваемого способа заключается в том,что

91113

4$ где I;3

Т

$$ п огиб каната;

Т

E3

3 отношение угла поворота каната на, промежуточной шарнирной опоре к прогибу его в пролете свободном от поперечной нагрузки, йе зависит от поперечной нагрузки в соседнем пролете весьма мало зависит от пово) ротной жесткости опор и практически целиком определяется изгибной жесткостью каната при заданных значениях растягивающего усилия и геометри- 10 ческих параметров.

На чертеже приведена схема реализации способа.

Способ осуществляется следующим образом. 1$

Испытываемыи канат l растягивают на испытательном стенде известной силой Т между опорами 2 и 3. На расстоянии (от опоры 2 канат фиксируют на дополнительной промежуточной шарнирной опоре 4, размещаемой на одной .прямой с опорами 2 и 3. В пролете между опорами 2 и 3 с одной стороны от шарнирной опоры осуществляют поперечное нагружение каната, 2$ например с помощью винтового домкрата 5, а в пролете между опорами 2 и

4, с другой стороны от шарнирной опоры на расстоянии Ь от опоры 2, измеряют прогиб каната f, например индикаторной головкой 6. На опоре 4 измеряют угол поворота каната ф, например с помощью оптического квадранта 7, фиксируемого симметрично оси опоры 4. Изгибную жесткость каната вычисляют по формуле. (= не ), > й» ьькъ (ща(«т» ьщеь ) „ке )) изгибная жесткость каната; растягивающая сила; расстояние между концевой и дополнительной промежуточной шарнирной опорой; расстояние между концевой . опорой и местом измерения прогиба; угол поворота каната на ширнирной опоре;

0 4 (- отношение изгибающего момента в сечении каната на концевой опоре к изгибающему моменту в сечении каната на шарнирной опоре.

Для большинства существующих канатов, когда длина каната намного превышает его диаметр, изгибную жесткость каната при любых условиях опирания конца каната можно определить по упрощенной формуле

Погрешность определения изгибной жесткости каната по упрощенной формуле менее 1 при длине каната превышающей 80 его диаметров. При шарнирных концевых опорах изгибную жесткость определяют по формуле те" (91) <

Таким образом изобретение позволяет повысить точность измерения изгибной жесткости стальных канатов.

Формула изобретения

Способ измерения иэгибной жесткости стальных канатов, заключающийся в том, что участок каната заданной длины, закрепленный на опорах, нагружают поперечной и продольной силами и измеряют его прогиб, отличающийся тем, что, с целью повышения точности измерений, канат устанавливают на дополнительной промежуточной шарнирной опоре, нагружают его поперечной силой с одной стороны от шарнирной опоры и измеряют прогиб с другой стороны от нее, измеряют угол поворота каната на шарнирной опоре и по полученным данным судят об изгибной жесткости каната.

Источники информации, принятые so внимание при экспертизе

1. НИИ СК Госстроя СССР. Руководство по применению стальных канатов и анкерных устройств в конструкциях зданий и сооружений. Н., Стройиздат,, 1978, с. 87.

2. Назаров Ю.И. Изгибная жесткость закрытых несущих канатов., Республиканский межведомственный сборник "Детали машин и подъемнотранспортные машины", вып. 10, Киев, 1979, с. 45-47 (прототип 1.

Составитель Е. Щелина

Редактор Н. Гунько Техред А.Бабинец Корректор М. Коста

Заказ 1095/21 Тираж 614 Подписное

ВНИИПИ Государственного комитета СССР по делам иэобретений и открытий

113035, Москва, E".35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4
