Пневматическое устройство для измерения зазора объекта

Пневматическое устройство для измерения зазора объекта

Иллюстрации

Показать все

Реферат

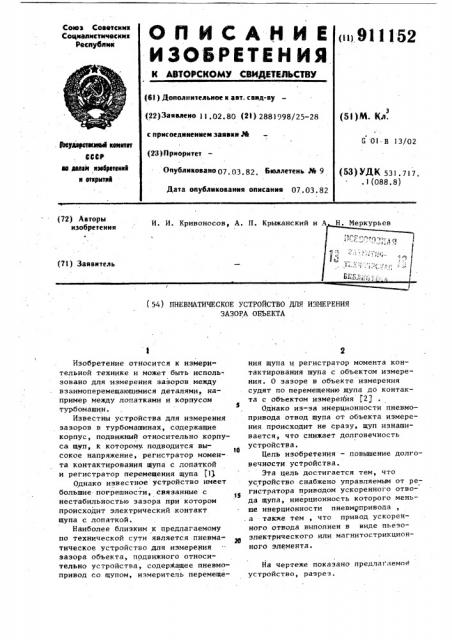

Сою2 Советски«

Социалистически«

Республик (6! ) Дополнительное к авт. саид-ву (22)Заявлено !!.02.80 (2I) 2881998/25-28 (5l) M. Кл . с присоединением заявки М (23) Приоритет

G 01 В 13/02. 9куаврствсн«ьй «винтет

CCCP аа Лвлз)т «зебратен«1! и вткрит«й

Опубликовано07 03 82 Бюллетень М 9 (Ы) ДК 531.717..!(088.8) Дата опубликования описания 07.03,82 (72) Авторы изобретения

И. И. Кривоносов, А. П. Крыжанский и (7!) Заявитель (54) ПНЕВМАТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

ЗАЗОРА ОБЪЕКТА

Изобретение относится к измерительной технике и может быть использовано для измерения зазоров между взаимоперемещающимися деталями, например между лопатками и корпусом турбомашин.

Известны устройства для измерения зазоров в турбомашинах, содержащие корпус, подвижный относительно корпуса щуп, к которому подводится высокое напряжение, регистратор момента контактирования щупа с лопаткой и регистратор перемещения щупа (1)

Однако известное устройство имеет большие погрешности, связанные с нестабильностью зазора при котором происходит электрический контакт щупа с лопаткой.

Наиболее близким к предлагаемому по технической сути является пневматическое устройство для измерения зазора объекта, подвижного относительно устройства, содерЖащее пневмопривод со щупом, измеритель перемещения щупа и регистратор момента контактирования шупа с объектом измерения. О зазоре в объекте измерения судят по перемещению, щупа до контакта с объектом измерения )2)

Однако из-за инерционности пневмопривода отвод щупа от объекта измерения происходит не сразу, щуп изнашивается, что снижает долговечность !

0 устройства.

Цель изобретения — повышение долговечности устройства.

Эта цель достигается тем, что устройство снабжено управляемым от регистратора приводом ускоренного отво15 да щупа, инерционность которого меньше инерционности пневмопривода . а также тем, что привод ускоренного отвода выполнен в виде пьеэо20 электрического или магнитострикционного элемента.

На чертеже показано предлагаемоФ устройство, разрез.

С! П И C A Н И И в911152

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3 9l l 15

Пневматическое устройство содержит полый корпус l со штуцерами 2-4.

Внутри корпуса 1 между мембранами 5 и

6 размещен малоинерционный привод в виде пьезоэлемента 7. Мембраны изолированы от корпуса втулками 8-10.

На мембране 6 закреплен щуп 11.

Через штуцеры 2 и 3 в охлаждающую рубашку корпуса 1 подается и отводится вода. Через штуцер 4 в корпус по- t0 дается сжатый воздух, и с помощью манометра:12 контролируется давление воздуха в корпусе I.

Щуп 11 соединен с регистратором .13 момента объекта измерения, напри- 13 мер, контактирования лопатки 14 турбомашины со щупом. Пьезоэлемент соединен с импульсным генератором 15.

Регистратор 13 и генератор 15 соединены с блоком 16 управления. 20

На канале подачи. сжатого воздуха установлен кран 17. Корпус 1 закФ репляют на корпусе турбины (не пока-" зана). Мембраны 5 и 6 выполняют функ" цию пневмопривода, а также изоли- 25 руют пьезоэлемент от действия окружающей среды. Манометр 12 служит измерителем перемещения мембран и скрепленного с ними щупа.

Пьезоэлемент является приводом ус- 30 коренного отвода щупа от лопатки, инерционность пьезоэлемента много меньше инерционности пневмопривода.

Устройство работает следующим образом. 35

Открывают кран 17 и через штуцер 4 подают сжатый воздух в корпус

1. Мембраны 5 и 6 прогибаются и перемещают вниз пьезоэлемент 7 и щуп ll до электрического контакта щупа 11 с лопаткой 14, что фиксируется регист- ратором 13. Сигнал контакта через блок 16 управления поступает на импульсный генератор 15, который посыпает импульс на пьезоэлемент 7.

2 4

В.результате обратного пьезоэффекта происходит сжатие пьезоэлемента 7 и мгновенный отвод щупа ll от ло патки 14, Одновременно с помощью манометра 12 фиксируется. давление сжатого воздуха в корпусе 1 и начинается сброс давления иэ корпуса I через штуцер 4.

Давление в корпусе служит мерой перемещения щупа и, следовательно, зазора между корпусом и лопаткой турбины.

Поскольку малоинерционный.привод отводит щуп от лопатки за тысячные доли секунды, износа контактирующей поверхности практически не происходит, что обеспечивает долговечность устройства.

Формула изобретения

1. Пневматическое устройство для измерения зазора объекта, содержащее пневмопривод со щупом, измеритель перемещения щупа и регистратор момента контактирования щупа с объектом измерения, о т л и ч а ю щ .е е с я тем, что, с целью увеличения долговеч ности, оно снабжено управляемым от регистратора приводом ускоренного отвода щупа, инерционность которого меньше инерционности пневмопривода, 2. Устройство по п. I о т л и— ч а ю щ е е с я тем, что привод ускоренного отвода выполнен в виде пьезоэлектрического или магнитострикционного элемента.

Источники информации, принятые во внимание при экспертизе

l. .Середенин В. В. Контроль перемещейий при высоких температурах.

Л., "Энергия", 1967, с. 8, рис. 1.

2. Авторское свидетельство СССР

У 518624, кл. G 0) В 13/02, 1975

{прототип).

911152

Составитель В. Гордеев

Редактор Н. Рогулич Техред М. Надь Корректор В. Синицкая

Заказ 1099/22 Тираж 614 Подписное

ВНИИЛИ Государственного комитета СССР .по делам изобретений и открытий

113035, Москва, Ж-35, Раушская .наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
