Реферат



(Iii911162

Союз Соввтскнк

Социалистичвскик

Республик

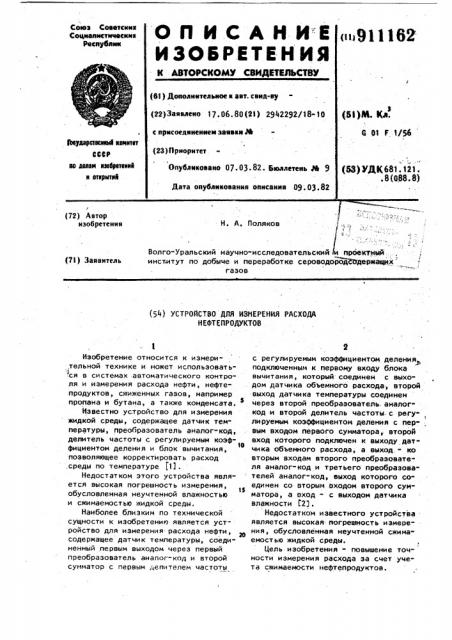

О П И С А Н И Е

ИЗОБРЕТЕН ИЯ

К АВТОУСК О МУ СВИЯЕТЕЛЬСТВУ (Ol ) Дополнительное к эвт. Свндву (22)Заявлено 17.06.80(2l) 2942292/18-10 (.6l }Ì. Кл.

6 01 F 1/5á с присоединением заявки Ю (23) Приоритет

РкударствакЫ1 кенитет

ССС1 ио д9лзн кзебрвтенкк н юткрнткя

Опубликовано 07.03.82. Бюллетень й1!! 9

Дата опубликования описания 09. 03.82 (53) УДК б81. 121..8(088.8) / (72) Автор изобретения 1

/ .. ° ° — . ° /

Волго-Уральский научно-исследовательский ти проектнцй институт по добыче и переработке сероводород<Ъдержащих газов

Н. А. Поляков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗИЕРЕНЙЯ РАСХОДА

НЕФТЕПРОДУКТОВ

Изобретение относится к измери,тельной технике и может использовать 1 ся в системах автоматического контроля и измерения расхода нефти, нефтепродуктов, c)_#_HRGHHblx газов, например пропана и бутана, а также конденсата. $

Известно устройство для изиерения жидкой среды, содержащее датчик тем" пературы, преобразователь аналог"код, делитель частоты с регулируемыи коэффициентом деления и блок вычитания, 1D позволяющее корректировать расход .среды по температуре (11.

Недостатком этого устройства является высокая погрешность измерения, 1$ обусловленная неучтенной влажностью и сжимаемостью жидкой среды.

Наиболее близким по технической сущности к изобретению является устройство для изиерения расхода нефти, содержащее датчик температуры, соединенный первым выходом через первый преобразователь аналог-код и второй сумматор с первым делителем частоты

2 с регулируеиым коэффициентом деления подключенным к первому входу блока вычитания, который соединен с выхо" дом датчика обьемного расхода, второй выход датчика температуры соединен через второй преобразователь. аналог" код и второй делитель частоты. с регу" ! лируеиым коэффициентом деления с пер" вым входом первого сумматора, второй вход которого подключен к выходу датчика обьемного расхода, а выход.- ко вторым входам второго преобразователя аналог-код и третьего преобразова" телей аналог-код, выход которого соединен со вторым входом второго сум" матора, а вход - с выходом датчика .влажности (2J.

Недостатком известного устройства является высокая погрешность измерения, обусловленная неучтенной сжимаеиостью жидкой среды.

Цель изобретения - повышение точности измерения расхода эа счет учета сжииаемости нефтепродуктов.

911162 4

9остввленная цель достигается тем, -,то в,«-cтройство для измерения расхо-да нефти, содержащее датчик темпера"

: туры, соединенный первым выходом чере; первый преобразователь аналог-код

1 второй сумматор .с первым делителем -астоты с регулируемым коэффициентом деления„ подключенным к первому входу блока вычитания, который соединен с выходом датчика объемного расхода, второй выход датчика температуры соедйнен через второй преобразователь аналог-код и второй делитель частоты регулируемым коэффициентом деления

l с первым входом первого сумматора, второй вход которого подключен к вю"".îäó датчика объемного расхода, а выход подключен ко вторым входам второго преобразователя аналог-код и треть-=.†.о преобразователя аналог-код, вь:ход которого соединен сд вторым входом второго сумматора, а вход " с выходом датчика влажности, дополни"в"-:,ьно введены третий сумматор, тревЂ:ий делитель частоты с регулируемым коэффициентом деления, четвертый преобразователь аналог-код и датчик

;. веления, соединенный через четвертый преобразователь аналог-код и третий делитель частоты со вторым входом третьего сумматора, первый вход которого подключен к выходу блока вычи-",àíèÿ, а выход — ко вторым входам первого и четвертого преобразовател=-й аналог-код.

На чертеже изображена функциональная схема устройства.

Устройство содержит датчик 1 тем-,,ературы, первый преобразователь аналог-код 2, первый делитель 3 частоты с регулируемым коэффициентом деления, блок 4 вычитания, датчик 5 влажности, второй преобразователь аналог-код 6, третий преобразователь аналог-код 7, второй делитель 8 частоты с регулируемым коэффициентом деления, первый сумматор 9, второй сумматор 10, датчик 11 давления, четвертый преобразователь аналогкод 12, третий делитель 13 частоты с регулируемым коэффициентом деления, третий сумматор 14 и датчик 15 объемного .расхода.

Устройство работает следующим образом.

С выхода датчика 15 объемного расхода поступает импульсная последовательность A. На выходе устройства, выход третьего сумматора 14) полу5

l5

?5

I с чается скорректированная последовательность С, которая поступает одновременно на вход первого преобразователя аналог-код 2 и на- вход четвер- того преобразователя аналог-код 12.

Каждый поступающий на вход преобразователя 2 и преобразователя 12 импульс выходной последовательности умножаетcR соответственно на число t, пропорциональное величине температуры, измеряемой датчиком 1, и на число Р, пропорциональное величине давления, измеренного датчиком 11. На первом входе сумматора 10 .образувтся импульсный .сигнал, равный Ct а на входе делителя 13 частоты с регулируемым коэффициентом деления образуется им-. пульсный сигнал, равный CP. Делитель 13 частоты с регулируемым коэф-, фициентом деления осуществляет деле°ние числа входных импульсов на коэффициент 1/ (где " — коэффициент сжимаемости измеряемой среды от давления) так, -что на втором входе третьего сумматора 14 получается импульсный сигнал равный СРу.

На второй вход сумматора 10. поступает последовательность импульсов с выхода преобразователя 7, а на один из входов сумматора 9 — - входная последовательность А. На выходе сумматора 9 получается скорректированная последовательность D, которая поступает на один из входов преобразователей 6 и 7. Каждый поступающий на вход преобразователя 6 импульс последовательности D умножается на число пропорциональное величине температуры, измеряемой датчиком 1. На входе второго делителя 8 частоты с регулируемым коэффициентом деления образуется импульсный сигнал 3t . Деч литель 8 частоты осу1цествляет деление числа входных импульсов на коэффициент 1/с так, что на втором входе сумматора 9 получается импульсный си гнал 3td, На выходе сумматора 9 образуется сигнал А = -ы где d. - коэффициент объемного расширения от температуры.

Импульсный сигнал D в третьем преобразователе аналог-код 7 умножается на числовЂ, пропорциональное величи%

5 не влажности %, измеренной датчиком 5 влажности.

На втором входе второго сумматора 10 образуется сигнал, 911162

Alt (ь (1- сй) де 3 - коэффициент объемного расширения измеряемой жидкости от температуры, а на выходе второго сумматора 1.0 образуется сигнал

С

Ц1-dt)

Первый делитель 3 частоты с регулируемым коэффициентом деления осуществляет деление числа входных импульсов на коэффициент 1/Q так, что на втором входе блока 4 вычитания получается сигнал, равный

lb Ct+

<-*t

На выходе блока 4 вычитания и, / следовательно, на первом входе тре- 2в тьего сумматора 14 получается сигнал, равный

А- С И+ )

AN/ (ю Я

1 2$ который складывается с сигналом CfP сумматором 14, а на выходе устройст а значение число-импульсного кода примет вид зо в +К- Р где С - расход жидкости, приведенный к стандартным значениям температуры, давления и влажнос".$$ ти;

А - расход жидкости без учета температуры, давления и влажности, Экономический эффект от использо" 49 вания изобретения достигается за счет снижения потерь в результате более точного учета и нормирования нефтепродуктов.

Формула изобретения

Устройство для измерения расхода нефтепродуктов, содержащее датчик- температуры, соединенный первым выходом через первый. преобразователь ана" лог"код и второй. сумматор с первым .делителем .частоты с регулируемым ко-эффициентом .деления, подключенным к первому входу блока вычитания,. который соединен .с выходом датчика объемного расхода, второй выход датчика температуры соединен через второй преобразователь аналог-код и второй делитель частоты с регулируемым коэффи-. циентом деления, с первым входом пер .вого сумматора, второй вход которого подключен к выходу датчика объемного расхода, а выход подключен к вторым ,входам второго преобразователя аналогкод и третьего преобразователя аналогкод, выход которого соединен с вторым входом второго сумматора, а входс выходом датчика влажности, о т л ич а ю щ е е с я тем, что, с целью повышения точности. измерения, в него дополнительно введены третий сумматор, .третий делитель частоты с регулируемым коэффициентом деления, четвертый преобразователь аналог-код и датчик давления, соединенный через. четвертый преобразователь аналог-код и третий делитель частоты с вторым входом третьего сумматора, первый вход которого подключен к выходу блока вычитания, а выход - к вторым входам первого и четвертого преобразователей аналог- код.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство CCCP

И 334544, кл. G Og 8 5/01, 1972.

2. Авторское свидетельство СССР

N 577405, кл. 6 01 F t/56, .1977 (прототип), 911162 е

Заказ 1100/22 Тираж 671 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

11)035 Москва Ж-35 Раушская наб; . 4/

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Составитель В. Клещевников

Редактор О. Половка Техред Е.Харитончик Кор ектор В. Синицкая
