Класс 420, 26о, №, 9.1113 (ГССР.. а ф

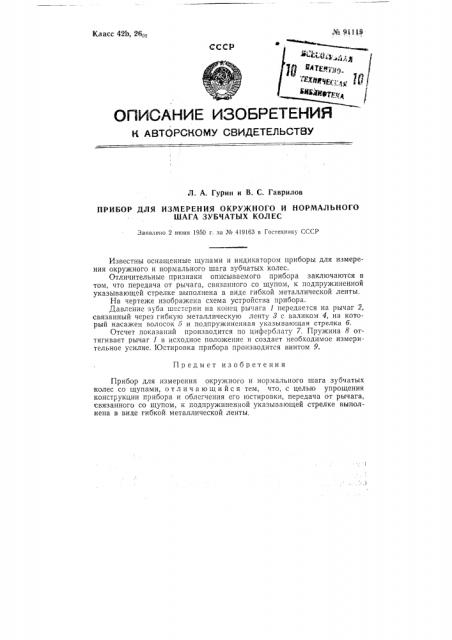

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Л. А. Гурин и В. С. Гаврилов

ПРИБОР ДЛЯ ИЗМЕРЕНИЯ ОКРУЖНОГО И НОРМАЛЬНОГО

ШАГА ЗУБЧАТЫХ КОЛЕС

Заявлено 2 июня 1950 г. за № 419163 в Госгехнику СССР

Предмет изобретения

Прибор для измерения окружного и нормального шага зубчатых колес со щупами, отличающийся тем, что, с целью упрощения конструкции приоора и облегчения его юстировки, передача от рычага, связанного со щупом, к подпружиненной указывающей стрелке выполнена в виде гибкой металлической ленты.

Известны оснащенные щупами и индикатором приборы для измерения окружного и нормального шага зубчатых колес.

Отличительные признаки описываемого прибора заключаются в том, что передача от рычага, связанного со щупом, к подпружиненной указывающей стрелке выполнена в виде гибкой металлической ленты.

На чертеже изображена схема устройства прибора.

Давление зуба шестерни на конец рычага 1 передается на рычаг 2, связанный через гибкую металлическую ленту 8 с валиком 4, на который насажен волосок 5 и подпружиненная указывающая стрелка б.

Отсчет показаний производится по циферблату 7. Пружина 8 оттягивает рычаг 1 в исходное положение и создает необходимое измерительное усилие. 10стировка прибора производится винтом 9, Комитет по делам изобретений и открытий при Совете Министров СССР
