Устройство для определения кратности пен

Устройство для определения кратности пен

Иллюстрации

Показать все

Реферат

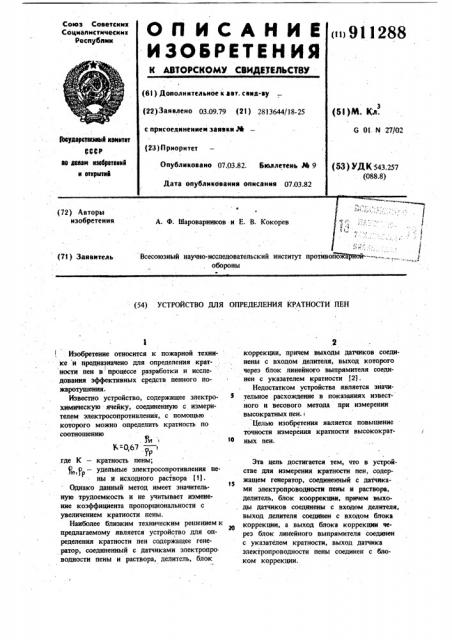

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Реснублик

t»t911288 (61) Дополнительное к авт. саид-ву (22) Заявлено 03,09.79 (21) 2813644/18-25 с присоединением заявки М (51)N. Кл.

6 01 N 27/02

Гавудврствкяяыб кенятвт есср ае двяан язабрвтвякя я вткрытяя (23) Приоритет

Опубликовано 07.03.82. Бюллетень М 9 (53) УДК 543.257 (088;8) Дата опубликования описания 07.03.82

: 1

/

Всесоюзный научно-исследовательский институт противойо Щпои-.---....,. обороны (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ КРАТНОСТИ ПЕН

Изобретение относится к пожарной технике и предназначено для определения кратности пен в процессе разработки и иссле) дования эффективных средств пенного пожаротушения, Известно устройство, содержащее электрохимическую ячейку, соединенную с измерителем электросопротивления, с помощью которого можно определить кратность по соотношению. Ри

И =0,67

УР где К вЂ” кратность пены;

Я „P — удельные электросопротивления пены и исходного раствора f1).

Однако данный метод имеет значительную трудоемкость и не учитывает изменение коэффициента пропорциональности с увеличением кратности пены.

Наиболее близким техническим решением к предлагаемому является устройство для оп1 ределения кратности лен содержащее генератор, соединенный с датчиками электропро. водности пены и раствора, делитель, блок.2 коррекции, причем выходы датчиков соединены с входом делителя, выход которого через блок линейного выпрямителя соединен с указателем кратности (2).

Недостатком устройства является значительное расхождение в показаниях известного и весового метода при измерении высократных пен..

Целью изобретения является повышение точности измерения кратности высокократных пен.

Эта цель достигается тем, что в устройстве для измерения кратности пен, содер1% жащем генератор, соединенный с датчиками электропроводности пены и раствора, делитель, блок кооррекции, причем выхо. ды датчиков соединены с входом делителя, выход делителя соединен с входом блока коррекции, а выход блока коррекции через блок линейного выпрямителя соединен с указателем кратности, выход датчика электропроводности пены соединен с блоком коррекции.

911288, 4 циональный электросопротивлению исходного раствора; который поступает в блок 5 коррекции, где производится калибровка устройства по электросопротивлению исходного раствора. После калибровки устройства, датчики 2 и 3 электропроводности погружаются в пену, электросопротивление которой зависит от поверхностной проводимости, обусловленной наличием двойного электрического

1О слоя в пене„ и проводимости раствора в пейных пленках.

Сигнал, сформированный по предлагаемому соотношению поступает в блок линейного выпрямителя, на выходе которого включен указатель кратности; Шкала устройства оттрадуирована непосредственно в единицах кратности.

Изобретение позволяет повысить точность измерения кратности высокократных пен. где K — кратность пены; р Р— удельные электросопротивлення пены и исходного раствора;

Х - поверхностная проводимость двойного электрического слоя в пенных пленках.

На чертеже изображена блок-схема предлагаемого устройства.

Устройство содержит генератор 1 гармонических колебаний, выходная амплитуда которого автоматически поддерживается постоянной при изменении сопротивления нагрузки в требуемых пределах. Выход генератора 1 соединяется .с датчиками; 2 и 3 электропроводности пены и исходного раствора соответственно, выходы которых соединены с блоком деления сигналов. 30

Блок 4 деления сигналов соединен с блоком 5 коррекции. На дополнительный вход блока 5 коррекции поступает сигнал с датчика 2 электропроводности пены. Выход блока 5 коррекции соединен с блоком 6 линейного выпрямителя, к выходу которого подсоединен указатель 7 кратности., Работоспособность устройства обеспечивается блоком питания.

Устройство работает следующим образом.

В момент погружения датчиков электропроводности 2 и 3 в раствор на выходе блока 4 деления появляется сигнал, пропорказ 1110/29

Подписное Патент",, ул.Проектная,4

Исследования показали, что для высокократных пен зависимость, используемая в известном устройстве, дает существенную погрешность, так как не учитывает эф1 фект утончения пленок с повышением кратности:пенй: .Теоретический анализ и

Ъ экспериментальная проверка позволили получить новое выражение, полнее учитывающее прохождение тока в высокократных пенах:

Формула изобретения

Устройство для определения кратности пен, содержащее генератор, соединенный с датчиками электропроводности пены и раствора, делитель, блок коррекции, причем выходы датчиков соединены с входом делителя, выход делителя соединен с входом блока коррекции, а выход коррекции через блок линейного выпрямителя соединен с указателем кратности, о т л и ч а ю щ е е с я тем, что, с целью повышения точности определения кратности пен, выход датчика электропроводности. пены соединен с блоком коррекции.

Источники информации, принятые во внимание при экспертизе

1. Тихомиров В. К. Пены, теория ипрактика их получения и разрушения. М., "Химия", 1975, с. 37.

2. Авторское свидетельство СССР по заявке N 2565937/25, кл. G 01 и 27/02, 20.11.79 (прототип) .
