Реферат

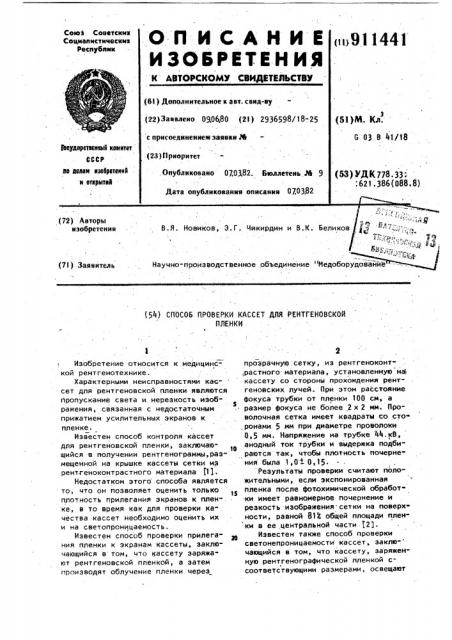

(ti>911441

Союз Советскик

Социалистические

Республик

К АВТОРСКОМУ СВИДЕТИЛЬСТВУ (Sl ) Дополнительное к авт. саид-ву (22) Заявлено 090680 (21) 2936598/18-2 (51)М. Кл. с прнсоеднненневв заявки М

G 03 В 41/18

1Ъеудврвтввнкьй комитет

СССР ае двлви нввбрвтвняН н еткрнткя (23) П риорнтет

Опубликовано 070382. Бюллетень М 9 (58) УДК778 33-

:621.386(088.8) Дата опубликования описания 070382 (72) Авторы изобретения

В.Я. Новиков, Э.Г, Чикирдин и В.К. Белико

Научно-производственное объединение "Иедобо (7I ) Заявитель (511) СПОСО6 ПРОВЕРКИ КАССЕТ ДЛЯ РЕНТГЕНОВСКОЙ

ПЛЕНКИ

Изобретение относится к медицинской рентгенотехнике.

Характерными неисправностями кас; сет для рентгеновской пленки являются пропускание света и нерезкость изображения, связанная с недостаточным прижатием усилительных экранов к пленке.

Известен способ контроля кассет для рентгеновской пленки, заключающийся в получении рентгенограммы,размещенной на крышке кассеты сетки из рентгеноконтрастного материала f11.

Недостатком этого способа является то, что он позволяет оценить только плотность прилегания экранов к плен-. ке, в то время как для проверки ка" чества кассет необходимо оценить их и на светопроницаемость.

Известен способ проверки прилегания пленки к экранам кассеты, заклю" чающийся в том, что кассету заряжают рентгеновской пленкой, а затем производят облучение пленки через л прозрачную сетку, из рентгеноконт;растного материала, установленную на . кассету со стороны прохождения рентгеновских лучей. При этом расстояние

Фокуса трубки от пленки 100 см, а размер фокуса не более 2 х 2 мм. Проволочная сетка имеет квадраты со сторонами 5 мм при диаметре проволоки

0,5 мм. Напряжение на трубке чч.кВ, анодный ток трубки и выдержка подби" раются так, чтобы плотность почернения была 1,0+ 0,15.

I Результаты проверки считают положительными, если экспонированная пленка после фотохимической обработки имеет равномерное почернение и резкость изображения сетки на поверхности, равной 813 общей площади плен" ки в ее центральной части f23.

Известен также способ проверки светонепроницаемости кассет„ заклю-. чающийся в том, что кассету, заряженную рентгенографической пленкой ссоответствующими размерами, освещают

ВНИИПИ Заказ 1120/36 Тираж 409 Подписное

Филиал ППП "Патент", г.Ужгород, ул,Проектная,4

911441 в течение 10 мин лампой накаливания перекрытия рамкой периферийного мощностью 100 Вт, расположенной на участка пленки на допустимую ширину ,расстоянии 1 + 0,1 м от кассеты.Осве- ее засветки и неприлегания экранов. щение производят 6 раз, располагая После установки рамки с сеткой кассету каждой из шести поверхностей g облучают пленку потоком рентгеновсков направлении источника света. Плот- го излучения в соответствии с метоность почернения пленки после обра- дикой, изложенной в технических усботки не должна превышать 0,3 (3). ловиях. После этого пленку удаляют

Таким образом, известный метод из кассеты и проявляют.. проверки кассеты состоит из двух эта- 10 Полученное изображение. на пленке пов: проверки на плотность прилега- позволяет одновременно оценить свения пленки к экранам и проверки на топроницаемость кассеты по величине светонепроницаемость. При этом на засветки краев пленки и плотность

° 1 каждыи этап затрачивается по одному прилегания усиливающих экранов в листу дорогостоящей дефицитной рент- 1s центральной зоне пленки по рисунку

,геновской пленки и соответствующее сетки. количество реактивов на проявление и фиксирование пленок. Кроме того, двухступенчатый способ проверки тре- ФоРмула изобретениЯ бует значительных затрат времени.

Цель изобретения — снижение сто- Способ проверки кассет для рентимости проверки за счет обеспечения геновской пленки, заключающийсЯ в возможности использования одной плен- том, что проверяемую кассету с пленки. кой и усиливающими экранами экспониПоставленная цель достигается тем, 2З Руют a cBeToaoM потоке и по по"ерне что согласно способу проверки кассет нию периферических Участков пленки для рентгеновской пленки, заключающе- после ее проявления судят о светомуся в том, что проверяемую кассету непроницаемости кассеты, экспонируют с пленкой и усиливающими экранами проверяемую кассету с пленкой и усиэкспонируют в световом потоке и по 36 ливающими экранами в потоке рентгепочернению периферических участков новского излучения через сетку изпленки после ее проявления судят о поглощающего рентгеновское излучение светопроницаемости кассеты, экспони- материала и по рисунку сетки после руют проверяемую кассету с пленкой проявления пленки судят о плотности и усиливающими экранами в потоке > прилеганиЯ экранов, о т л и ч а ю- . рентгеновского излучения через сетку шийся тем, что, с целью снижеиз поглощающего рентгеноВское излу- ния стоимости проверки за счет обесчение материала и по рисунку сетки печения возможности использования одпосле проявления пленки судят о плот- ной пленки, экспонирование проверяености прилегания экранов, экспониро- о мой кассеты в рентгеновском излуче-. вание проверяемой кассеты в рентге- нии производят при экранировании на новском излучении производят при заданную ширину периферического участэкспонировании на заданную ширину . ка пленки. периферического участка пленки. Источники информации, Способ осуществляют следующим об- 4g пРинятые во внимание при экспертизе разом; Байза К. и др. Рентгенотехника.

Рентгеновскую пленку заряжают в AH Венгрии, Будапешт, 1973, с. 311. кассету, после чего воздействуют на кассету потоком световых лучей в со- 2. Чикирдин Э. Г. и Маслов Л.А. ответствии с методикой, изложенной 6 Методика контроля рентгеновских каса технических условиях на кассету. сет. - "Вестник рентгенологии и ра-.

Затем, не вынимая пленку из кассеты, диологии" 1970 " 1,с. 86 89 укладывают на крышку последней свин- 3 ° ТУ 64- 1-3122-80. Кассеты рентцовую рамку с закрепленной в ее окне генографические КС, Киевское произпроволочной сеткой. Размер окна . водственное объединение "Медаппаратусвинцовой рамки выбирают из учета ра", с. 16-18 (прототип).
