Устройство для контроля пневмореле времени
Иллюстрации
Реферат

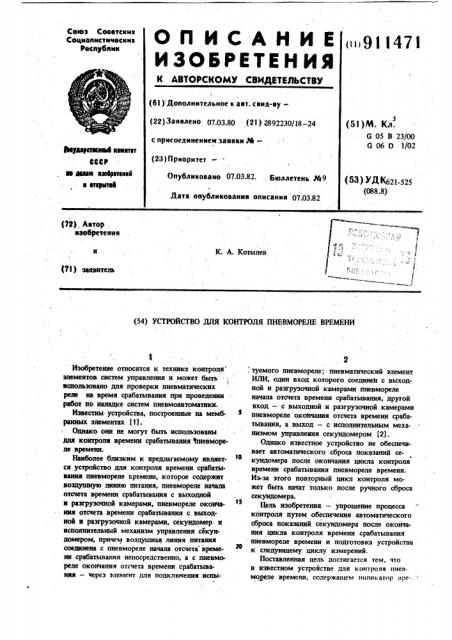

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К ABTOPCКОМУ СВИДЕТЕЛЬСТВУ
Союз Соввтси»я
Сац»ал»ст»чвсии а
Рвслубл»и
G 05 В 23/00
G 06 0 1/02 (22) аивлено 07.03.80 (2! ) 2892230/18 — 24 с присоединением заявки М—
lieyaapneerrre4 кваятвт
CCCP
° е даик «зебрвтеяяй а аяфьпэа (23) ПриоритетОпубликовано 07.03.82 . Бюллетень Ют9 (5З) ДК621-525 (088.8) Дата опубликования описания 07.03.82 (Ô2), Автор иаобретения
К. А. Котылев (7! ) заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПНЕВМОРЕЛЕ ВРЕМЕНИ
Изобретение относится к технике контроля. элементов систем управления и может быть использовано для проверки пневматических реле на время срабатывания при проведении работ по наладке систем пневмоавтоматикн., Известны устройства, построенные на мембрашых элементах (1).
Однако они не могут быть использованы для контроля времени срабатывания Ъневмореле времени.
Наиболее близким к предлагаемому является устройство для контроля времени срабатывания пневмореле времени, которое содержит воздушную линию питания, пневмореле начала отсчета времени срабатывания с выходной и разгрузочной камерами, пневмореле окончания отсчета времени срабатьгвания с выходной и разгрузочной камерами, секундомер и исполнительный механизм управления секундомером, причем воздушная линия питания соединена с пневмореле начала отсчета времени срабатывания непосредственно, а с пневмореле окончания отсчета времени срабатывания — через элемекг для подключения испы; туемого пневмореле; пневматический элемент
ИЛИ, один вход которого соединен с выходной и разгрузочной камерами пневмореле начала отсчета времени срабатывания, другой вход — с выходной и разгрузочной камерами пневмореле окончания отсчета времени срабатывания, а выход — с исполнительным механизмом управления секундомером f2).
Однако известное устройство не обеспечи.вает автоматического сброса показаний се10 с кундомера после окончания цикла контроля времени срабатывания пневмореле времени.
Из-за этого повторный цикл контроля может быть начат. только после ручного сброса секундомера.
Цель изобретения — упрощение процесса контроля путем обеспечения автоматического сброса показаний секундомера после окончания цикла контроля времени срабатывания пневмореле времени и подготовка устройства
26 к следующему циклу измерений.
Поставленная цель достигается тем, что в известном устройстве для контроля нневмореле времени, содержащем ннлнкагор «ре1471 4
3 91 мени, исполнительный механизм управления индикатором времени, тумблер, первый элемент ИЛИ, узел начала отсчета и узел окончания отсчета, причем выход тумблера соединен с управляющим входом узла начала отсчета и со входом контролируемого пневмореле, выход. которого подключен к управляющему входу узла окончания отсчета, выходом соединенного с одним из входов первого элемента ИЛИ, второй вход которого связан с выходом узла начала отсчета,, дополнительно установлены узел сброса и вто: рой элемент ИЛИ, выход которого соединен
I с исполнительным механизмом управления индикатора времени, первый вход — с выходом первого элемента ИЛИ, а второй вход— с выходом узла сброса, управляющий вход которого связан с выходом тумблера.
На чертеже представлено устройство для контроля пневмореле времени.
Устройство содержит линию 1 питания, регулятор 2 давления, узел 3 начала отсчета (времени срабатывания), узел 4 окончания отсчета (времени срабатывания), узел
5 сброса, контролируемое пневмореле 6 времени, тумблер 7, элементы ИЛИ 8 и 9, пневмодроссели 10 — 12, индикатор 13 времени, исполнительный механизм управления индикатором 14 времени.
Воздушная линия 1 питания соединена с узлом 3 начала отсчета 3 и узлом 5 сброса непосредственно, с узлом 4 окончания отсчета — через пневмореле 6 времени. Входы последовательно связанных пневматических элементов ИЛИ 8 и 9 соединены с выходом и разгрузочной камерой узла начала отсчета
3, выход и разгрузочная камера реле 4 окончания отсчета — с выходом и разгрузочной камерой узла 5 сброса. Выход последовательно связанных элементов ИЛИ 8 и 9 соединен .с исполнительным механизмом 14.
Устройство работает следующим образом. Воздух по линии питания 1 через регулятор 2 давления поступает на тумблер 7, на нормально разомкнутые контакты узлов 3 начала отсчета, окончания отсчета 4 и сброса
5. Реле 6 времени подключается к устройству.
При включении тумблера 7 воздух поступает на пневмореле 6 времени, на управляющий вход узла 3 начала отсчета и на управляюгций вход узла 5 сброса. Узел 3 начала отсчета срабатывает, пропуская воздух питания через элементы ИЛИ 8 и 9 к исполнительному механизму 14, включающему индикатор 13. IIo истечении времени, определяемого настройкой лневмодросселя 10, воздух поступает на управляющий вход узла 3 начала отсчета, которое возвращается в исходное состояние, прекращая подачу воздуха к исполнительному механизму 14 и сообщая выход элемента ИЛИ 9 с атмосферой через элемент ИЛИ 8 и камеру разгрузки узла начала 3, отсчета. Воздух, поступающий на управляющий вход узла 5 сброса, блоки ет его и поэтому воздух, поступающий по исрует течении времени, определяемого настройкой пневмодросселя 12, на управляющий вход узла 5 сброса, не воздействует на него. Пос10 ле отсчета времени пневмореле 6 времени на его выходе появляется пневматический сигнал, поступающий на управляющий вход узла 4 окончания отсчета, который срабатывает, пропуская воздух питания через элементы ИЛИ 8 и 9 к исполнительному механизму 14, включающему индикатор 13 времени;
При этом связи выходов элементов ИЛИ 8 и 9 с узлом начала отсчета 3 перекрываются.
2р Через некоторое время, определяемое настройкой пневмодросселя 11, воздух поступает на управляющий вход реле 4 окончания отсчета, которое возвращается в исходное состояние, прекращая подачу воздуха к исполнительному механизму 14 и сообщая выход элемента ИЛИ 9 с атмосферой через элемент ИЛИ 8 и камеру разгрузки узла 4 окончания отсчета.
После считывания показаний с индикато3О ра 13 времени, тумблер 7 выключают. При этом управляющий вход узла 5 сброса сообщается с атмосферой через тумблер 7 и узел 5 сброса под действием давления воздуха, находящегося на управляющей камере узла 5 сброса показаний, срабатывает, пропуская воздух питания к пневматическому элементу ИЛИ 9. Связь выхода элемента
ИЛИ 9 с элементом ИЛИ 8 при этом перекрывается и воздух поступает к исполнительному механизму 14, включающему индикатор времени 13.
Через некоторое время, определяемое настройкой дросселя 12, воздух с управляющего входа, узла 5 сброса через тумблер 7 выходит в атмосферу, узел 5 сброса показаний возвращается в исходное состояние, прекращая подачу воздуха к исполнительному механизму 14 и сообщая выход элемента ИЛИ
9 с атмосферой через камеру разгрузки узел 5 для сброса показаний. Устройство готово к следующему циклу измерений.
Использование предлагаемого изобретения позволит обеспечить автоматический сброс показаний индикатора времени после окончания цикла контроля времени срабатывания пневмореле времени„ подготовку устройства к следующему циклу измерений и повысить, тем самым, производительность труда за
Формула изобретения
Составитель 0. Гудкова
Техред Е.Харитончитс Корректор М. Пожо Редактор Н. Кешеля
Тираж 908
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Заказ 1124/38
Подписное
Филиал IHIII "Патент", г. Ужгород, ул Проектная 4
5 911471 6 счет исключения ручного сброса показаниь вход которого связан с выходом узла начала индикатора времени. отсчета, отличающееся тем, что, с целью упрощения процесса контроля, в нем установлены узел сброса и второй элемент ИЛИ, выход которого соединен с исполнительным механизмом управления индикатора времени, первый вход — с выходом первого
Устройство для контроля пиевмореле време- элемента ИЛИ, а. второй вход — c выходом
: ии, содержащее индикатор времени, исполни-,. узла. сброса, управлянпций вход которого святельный механизм управления индикатором 1О зан с выходом тумблера времени, тумблер, первый элемент ИЛИ, узел начала отсчета и узел окончания отсчета, Источники информации, причем выход тумблера соединен с управляю- принятые во внимание при экспертизе щим входом узла начала отсчета и со входом 1. Дмитриев В. Н., Градецкий В. Г. Основы контролируемого пневмореле, выход которого g пиевмоавтоматики. М., "Машиностроение", подключен к управляющему входу узла окон- 1973, с. 284 — 285. чания отсчета, выходом соединенного с одним 2. Авторское свидетельство СССР У 705422, иэ входов первого элемента ИЛИ, второй кл. G 05 В 23/00, 1977 (прототип).
