Кольцевое сверло
Иллюстрации
Реферат
Класс 49а, 600>
Я 91171
СССР

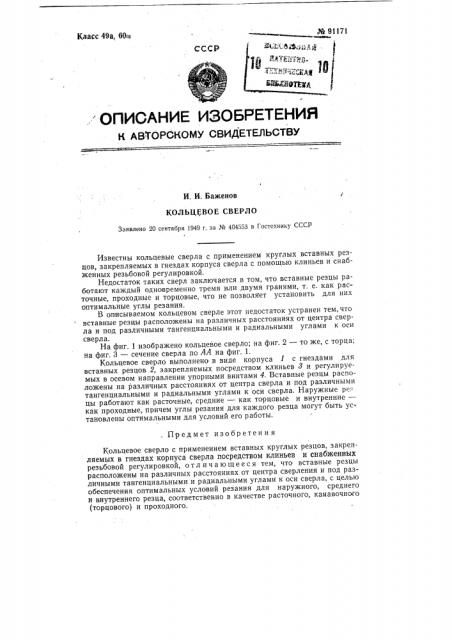

/. ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
И. И. Баженов
КОЛЬЦЕВОЕ СВЕРЛО
Заявлено 20 сентября 1949 г. за ¹ 404553 в Гостехнику СССР
Известны кольцевые сверла с применением круглых вставных резцов, закрепляемых в гнездах корпуса сверла с помощью клиньев и снабженных резьбовой регулировкой.
Недостаток таких сверл заключается в том, что вставные резцы работают каждый одновременно тремя или двумя гранями, т. е. как расточные, проходные и торцовые, что не позволяет установить для них оптимальные углы резания.
В описываемом кольцевом сверле этот недостаток устранен тем, что вставные резцы расположены на различных расстояниях от центра сверла и под различными тангенциальными и радиальными углами к оси сверла.
На фиг. 1 изображено кольцевое сверло; на фиг. 2 — то же, с торца; на фиг. 3 — сечение сверла по АА на фиг. 1.
Кольцевое сверло выполнено в виде корпуса 1 с гнездами для вставных резцов 2, закрепляемых посредством клиньев 8 и регулируемых в осевом направлении упорными винтами 4. Вставные резцы расположены на различных расстояниях от центра сверла и под различными тангенциальными и радиальными углами к оси сверла. Наружные ре.цы работают как расточные, средние — как торцовые и внутренние— как проходные, причем углы резания для каждого резца могут быть установлены оптимальными для условий его работы.
Предмет изобретения
Кольцевое сверло с применением вставных круглых резцов, закрепляемых в гнездах корпуса сверла посредством клиньев и снабженных резьбовой регулировкой, о т л и ч а ю щ е е с я тем, что вставные резцы расположены на различных расстояниях от центра сверления и под различными тангенциальными и радиальными углами к оси сверла, с целью обеспечения оптимальных условий резания для наружного, среднего и внутреннего резца, соответственно в качестве расточного, каыавочного (торцового) и проходного.
Фиг. 1
Pgc"-. о
Комитет по делам изобретений и открытий при Совете Министров СССР
Редактор Н. С. Кутафина
Типография Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Петровка, 14.
Информационно-издательский отдел.
Объем 0,17 п. л. Зак. 5204
1 ф
Подп. к печ, 16.VII-59 г.
Тираж 360 Цена 25 коп.
