Электроофтальмоскоп
Патент 912143
Авторы
Классы МПК
Электроофтальмоскоп
Иллюстрации
Реферат

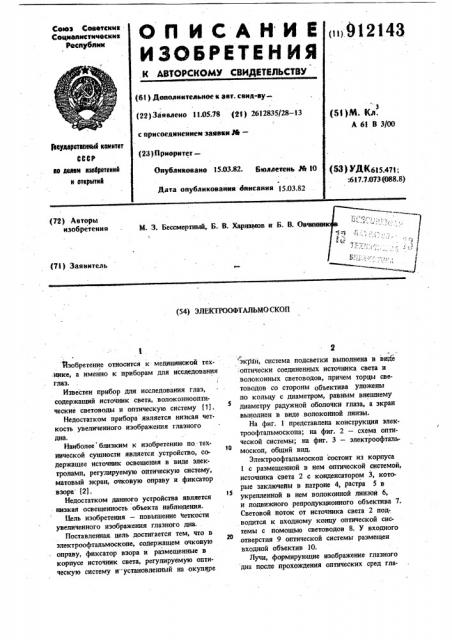

О П И С А Н И Е,.912143
ИЗОБРЕТЕН ИЯ
Сеез Севетсиии
Сециалистичвскии
Рвслублии
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61).Дополнительное в авт. свид-ву(22) Заявлено 11 05.78 (21) 2612835/28 — 13 с присоединением зааввя №вЂ” (5I )Ni. Кл.
А 61 В 3/00
1аеудеретееньй комитет
666Р ве аелим изееретеиий и втерьпий (28 } Приоритет—
Опубликовано 15 03.82. Бтоллетеиь ¹ 10 (S3 ) МК615.471;
:617.7.073 (088.83
Дата опубликования диисаиия 15.03,82 (72) Авторы изобретения
М. 3. Бессмертный, Б. В. Харламов и Б. В. Овчииии (71) Заявитель (54) ЗЛЕКТРООФТАЛЬМО СКОП
"изобретение относится к медицинской тех/ .нике, а именно к приборам для исследования глаз. !
Известен прибор для исследования глаз, содержащий источник света, волоконнооптические световоды н оптическую систему (1).
Недостатком прибора является низкая четкость увеличенного изображения глазного дна.
Наиболее близким к изобретению по, технической сущности является.устройство, содержащее источник освещения в виде электроламп, регулируемую оптическую систему, матовый экран, очковую оправу и фиксатор взора (2).
Недостатком данного устройства является низкая освещенность объекта наблюдения.
Цель изобретения — повышение четкости увеличенного изображения глазного дна.
Поставленная цель достигается тем, что в электроофтальмоскопе, содержащем очковую оправу, фиксатор взора и размещенные в корпусе источник света, регулируемую оптическую систему и установленный на окуляре
Ф экран, система подсветки выполнена в виде
:оптически соединенных источника света и волоконных световодов, причем торцы световодов со стороны объектива уложены по кольцу с диаметром, равным внешнему диаметру радужной оболочки глаза, а экран выполнен в виде волоконной линзы.
На фнг. 1 представлена конструкция электроофтальмоскопа; на фиг. 2 — схема оптической системы; на фиг. 3 — злектроофтал москоп, общин вид.
Злектроофтальмоскоп состоит из корпуса
1 с размещенной в нем оптической системой, источника света 2 с конденсатором 3, кото. рые заключены в патроне 4, растра 5 в укрепленной в нем волоконной лннэои 6, и подвижного репродукционного объектива 7.
Световой поток от источника света 2 подводится к входному концу оптической системы с помощью световодов 8. У входного .отверстия 9 оптической системы размещен входной объектив 10.
Лучи, формирующие изображение глазного дна после прохождения оптических сред гла3 91 эа эммитрона, направляются во входной объектив. 10, собираются в его фокальной плоскости, образуя промежуточное изображение, и далее через репродукционный объектив 7 передают изображение глазного дна на экран, выполненный в виде волокоцной линзы, который в данном случае представляет собой экран с направленными индикатри.сами светораспределения, в результате чего иэображение воспринимается как четкое и ярко освещенное, а организованность и однонаправленность светорассеивающих зерен, т.е; световедущих жил, приводит к увеличению разрешающей способности такого экрана по сравнению с классическим в 8 — 10 раз.
Равномерное освещение исследуемого глазного дна осуществляется с помощью волоконньи световодов, которые начинаются от источника света и заканчиваются по периметру входного торца оптической системы. Благодаря тому, что направляемый световой поток к глазу--не содержит инфракрасного излучения (тепловых лучей), становится возможным сделать освещение глазного дна более ярким, Методика работы с злектроофтальмоскопом состоит в следующем.
Оправа для очков 11 (фиг. 3) жестко укрепляется на голове пациента, корпус 1 ус танавливается в оправе против исследуемого глаза, а против парного глаза — фиксатор взора 12. Для коррекции аметропии пациента объектив 10 (фиг. 1) перемещается вдоль оптической оси. Глазное дно при этом ocseщается с помощью световодов 8. Введение экрана, выполненного в виде волоконной
Формула изобретения
Электроофтальмоскоп, содержащий оправу для очков, фиксатор взора и размещенные в корпусе источник света, регулируемую эп. оптическую систему и установленный на окуляре экран, отличающийся тем, что, с целью повышения четкости увеличенного изображения глазного дна, система подсветки выполнена в виде оптически соеэз диненных источника света и волоконных световодов, причем торцы световодов со стороны объектива уложены по кольцу с диаметром, равным внешнему диаметру радужной оболочки глаза, а экран выполнен в виде волоконной линзы.
Источники информации, принятые во внимание при экспертизе
1. Патент GIIA и 3944341, кл. 351/7, 1976.
2. Авторское свидетельство СССР и 426652, кл. А 61 В 3/16, 1971 (прототип).
2143 4 линзы и оптически соединенного с источником освещения волоконными световодами, торцы которых со стороны объектива уложены по кольцу с диаметром, равным диамет ру радужной оболочки глаза, позволяет зна чительно повысить четкость изображения глазного дна и улучшить диагностику забо. леваний.
Предложенное устройство с соответствую1Î щими конструктивными изменениями может быть использовано в эндоскопических исследованиях других полых органов.
