Реферат

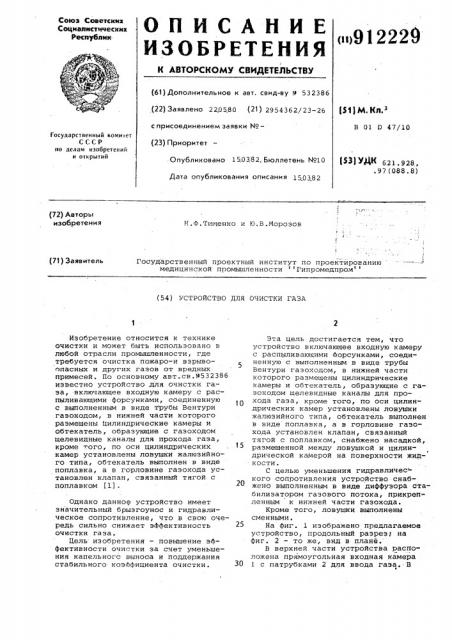

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

Совхоз Советских

Социвпмстических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 9 532386 (22) Заявлено 220580 (21) 2954362/23-26 t$1) М. КП. с присоединением заявки М— (23) Приоритет

В 01 D 47/10

Государственный комитет

СССР но делам изобретений и открытий (З1 МК 621.928,..97(088.8) Опубликовано 15.03,82. Бюллетень М10

Дата опубликования описания 150382 (72) Авторы изобретения

H.4>.Тищенко и Ю.В.Морозов!

Государственный проектный институт по проектйрованию медицинской промышленности Гипромедпром (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ГАЗА

Изобретение относится к технике очистки и может быть использовано в любой отрасли промышленности, где требуется очистка пожаро-и взрывоопасных и других газов от вредных примесей. По основному авт.св.и 532386 известно устройство для очистки газа, включающее входную камеру с распыливающими форсунками, соединенную с выполненным в виде трубы Вентури гаэоходом, в нижней части которого размещены 1 илиндрические камеры и обтекатель, образующие с газоходом щелевидные каналы для прохода газа, кроме thoro, по оси цилиндрических камер установлены ловушки жалюзийного типа, обтекатель выполнен в виде поплавка, а в горловине газохода установлен клапан, связанный тягой с поплавком (1).

Однако данное устройство имеет значительный брыэгоунос и гидравлическое сопротивление, что в свою очередь сильно снижает эффективность очистки газа °

Цель изобретения — повышение эффективности очистки эа счет уменьшения капельного выноса и поддержания стабильного коэффициента очистки.

Эта цель достигается тем, что устройство включающее входную камеру с распыливающими Форсунками, соединенную с выполненным в виде трубы

Вентури газоходом, в нижней части которого размещены цилиндрические камеры и обтекатель, образующие с газоходом щелевидные каналы для прохода газа, кроме того, по оси цилиндрических камер установлены ловушки жалюзийного типа, обтекатель выполнен в виде поплавка, а в горловине газохода установлен клапан, связанный тягой с поплавком, снабжено насадкой, 15 размещенной между лову кой и цилин- дрической камерой на поверхности жидкости.

С целью уменьшения гидравличес кого сопротивления устройство снабжено выполненным в виде диффузора стабилизатором газового потока, прикрЕпленным к нижней части газохода.

Кроме того, ловушки выполнены сменными.

На фиг. 1 изображено предлагаемое устройство, продольный разрез; на фиг. 2 — то же, вид в плане.

В верхней части устройства расПоложена прямоугольная входная камера

ЗО 1 с патрубками 2 для ввода газа.- В камере 1 расположены (1>орсунки 3. Пад камерой расположен газоход 4 с клапаном 5> (1оединенным с помощью тяги

G c по.-«лавкам 7. Гаэаход может бить выполнен в виде трубы (круглой,прямоугольной и др.) или в виде трубы

Вентури. К трубе Вентури прим! кает стабилизатор 8 газового потока. JC

c-1ëáHлизатару газового потока через

"«елевидные каналы 9 примыкают две цилиндрические вихревые камеры 10 с )6

Общей ванной для жидкости 11. 13 вихревых цилиндрических камерах в центральной их части установлены трубы с прс>дальными прорезями, образующие .JIoI3QIIIKpi жал«0зи1 .ИОГО типа L 2 q им10щие патрубки 13 с обеих сторон устройства. Одна и= сто«>ан ловушки:калюзий.-Ого типа можег быть использована. для o? Вода .".а з с, др уг ая для смсi,ы

ИЛИ -11IС ГКИ ЛО«3 >««!ЕК, Iiа ПОвepxнОсти riидi(Ости Ван:-«ы pB.c пало>хе;-«а насадка 14 .

Устройство работает следую .:;им образом.

При поступлении газа во входную камеру 1 через патрубки 2, располо>«(ен нь«2 д«эуГ г! 1>стив друга < Га э увла."( няется путем расгыления реакционной жидкости через форсунки 3. Очистка газон в этой части аппарата Основывается на при!«ципе соударения и коагуляции увла>(ненн««х газовых струй, движмщих " «Iaac-pe «у дру " друг" Не вс гупившая в контакт жидкость стекает на стенки сужающейся части трубы Вентури.

Входная камера может служит:- одновре- 3 манна и для Охлаждения горячих газов, подаваемых на очистку.

После прохождения входной камеры газ проходит через трубу Вентури и стабилизатор 8 газового потока.i!oc- 40 ле стабилиэ;«тара 8 через продольные .",елевые канали 9, регулируемые одновременно с r.eчением Горловины трубы

Вентури, -.àç посту«гает тангенциальна в цилин>«pи 1еские вихревые к ам 1>и 10 4.

Ре-Гу> Hpo!

Перемещение поплавка осуществляется одновременно с изменением уровня жидкости в ванне.

Очистка воздуха в месте сопряжения трубы Вентури и стабилизатора с: ци > линдрическими камерами осуществляется за счет удара газовой струи о зеркало жидко",òè и эа с хет прохождения газов «ерез завесу жидкости, ст-екающей в эанну со стенок трубы 61)

Beнтури стабилизатора.

Газы соприкасаются с жидкостью, стекающей со стенок трубы Вентури и стаб«.лизатopa и расс еивают ее Hà поверхнocòü !«Лсадки. 65 устроиство стабилизатора газового потока после трубы Вентури позволяет уменьшить гидравлическое сопротивление устройства и увеличить скорость его при входе в цит«индг>ические вихревые камеры. При этом сама насадка с проходом газов приводится в движение, что г«овышает эффект соприкосновения между газами и реакционной жидкостью.

Преимуществом рас.-;оложения насадки на поверхности ва(««ны является возможность изменения скорости движения насадки, а при необходимости и вращения ее в цилиндрических камерах устройства. Возможность осуществления замкнутого контура вр .(щения насадки Обеспечивает поддержание постоянного взвешенного состояния насадки и большой поверхности соприкосновеHHII между газами и реакционной жидкостью.

Второй эффект От:зращаю"«ейся насадки в цилиндрических камерах заключается в том, чта относительное движение между насадкой (шариками) приводит к взаимному трению их поверхностей, в результате чего происходит удаление приставшей к поверхности насадки пыли и вязких примесей.Этот второй >3(«>фект дает большее преимущество в там случае, когда применяют в качестве поглотителя жидкость, отличающуюся высокой вязкостью, или газь; с включениями, обладающими вь".— сокой вязкость!0.

В цилинд)эических камерах(особенно в верхней ее части, менее занятой насадкой) газ движетс:я в основном в узкой области, прилега;рщей к стенкам камер, и затем г!оступает в ловушки жалюэийного типа 12. Очистка газов в цилиндрических камерах происходит на инерционном р !нципе и принципе центробе>!(ной сепарации .

Очищеннье =азы у.-„ал вЂ,ются через ловушки, имющие патрубки 1>,. расположенные в торцовых с. Тенках цилин— дрических камер.

Ловушки жал!0эийного типа вь«полне— ны с гатрубками с обеих сторон устрсйства. Такое у(.трайстзо Io>3óèeK позволяет отводит. o÷H".:еннье газы в любую иэ с.таран или в обс сразу.

Кроме ТОГО ЛО !„Jш (11 >i алюзийнoга

", ипа выполнены съе« .Hh!l!и ц 1(я I:oçìoæ— насти их чистки или смены.

При очистке горя=-их Газов устройства мажет быть защищена Аутеровкой.

При очистке агрессивн.«х газов оно может выполняться иэ -(ластмассы, нержавеющей стали 1«ли пахрь«то соответствующим антикорроэийным покрытием.

Предлагаемое изобретение позволяет значительно повысить э(«>фективность очистки газа.

912229

Формула иэобретения

ЦAisaJ АР

Pill. 3

Составитель Н.Ковалева

Техред E. Харитончик

Корректор Г.Решетник

Редактор М.Петрова

Подписное

Закаэ 1224/9 Тираж 733 .

ВНИИПИ Государственного комитета СССР по делам иэобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП Патент r.Óæãîðîä, ул.Проектная, 4

1. Устройство для очистки гаэа по авт.св. 9 532386, о т л и ч а ю щ ее с я тем, что, с целью повышения эффективности очистки эа счет уменьшения капельного выноса и поддержания стабильного коэффициента очистки, устройство снабжено насадкой, размещенной между ловушкой и цилиндрической камерой на поверхности жид- !О кости.

2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что, с целью уменьшения гидравлического сопротивления, оно снабжено выполненнья в виде диффуэора стабилиэатором гаэового потока, прикрепленным к нижней части гаэохода.

3. Устройство по пп. 1 и 2, о тл и ч а ю щ е е с я тем, что ловушки выполнены сменными.

Источники информации, принятые во внимание при экспертиэе

1. Авторское свидетельство СССР

9 532386, кл. В Ol D 47/1 О, 1975.
