Союз Советских

Социалистических

Республик

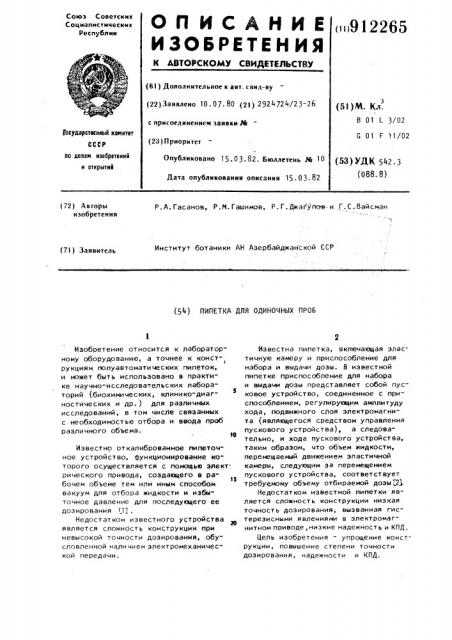

Oll ИСАНИЕ (912265

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТ8У (61) Дополнительное к авт. сеид-ву (22) Заявлено 10. 07. 80 (21) 2924724/23 26 (5I)М. Кл.

В О1 L 3/02 с присоелинением заявки ий

Гаоударотвеииый комитет

G 01 F 11/02 (23) Приоритет

Опубликовано 1 5. 0 3. 82. Бюллетень И 10 во делам изобретений и открытий (53у УДК 542 3 (088.8) Дата опубликования описания 15 . 0 3. 82 (72) Авторы изобретения

Р.А. Гасанов, P.И. Гашимов, Р. Г.Джагупств и. Г.С. Вайсман

Институт ботаники АН Азербайджанской ССР (71) Заявитель (54) ПИПЕТКА ДЛЯ ОДИНОЧНЫХ ПРОБ

Изобретение относится к лабораторному оборудованию, а точнее к конст-, рукциям полуавтоматических пипеток, и может быть использовано в практике научно-исследовательских лабораторий (биохимических, клинико-диагностических и др.) для различных исследований, в том числе связанных с необходимостью отбора и ввода проб различного объема.

Известно откалиброванное пипеточное устройство, функционирование которого осуществляется с помощью элект. рического привода, создающего в рабочем объеме тем или иным способом вакуум для отбора жидкости и избы" точное давление для последующего ее дозирования 13 .

Недостатком известного устройства является сложность конструкции при невысокой точности дозирования, обусловленной нали чием электромеханической передачи.

Известна пипетка, включающая эластичную камеру и приспособление для набора и выдачи дозы. В известной пипетке приспособление для набора и выдачи дозы представляет собой пусковое устройство, соединенное с приспособлением, регулирующим амплитуду хода, подвижного слоя электромагнита (являющегося средством управления пускового устройства), а следовательно, и хода пускового устройства, таким образом, что объем жидкости, перемещаемый движением эластичной камеры, следующим за перемещением пускового устройства, соответствует требуемому объему отбираемой дозы 1

Недостатком известной пипетки является сложност ь конструкции низкая точность дозирования, вызванная гистерезисными явлениями в электромагнитном приводе, низкие надежность и КПД, Цель изобретения — упрснцение конструкции, повышение степени точности доэирования, надежности и КПД.

5 1 формула изобретения зом

gg QP

Д

Цепь достигается тен,. что в пипетке, вклю чающей эластичную камеру и приспособле":ие для набор". и выдачи дозы, последнее выполнено в виде двух пьезоэлектрических биморфных пластин, а камера размещена между пластинами.

На чертеже изобра ено устройство, На коническую трубку 1 плотно насажена эластичная камсра 2, раз- 30 мещенная между двумя пьезоэлектрическими биморфными пластинами 3, жестко закрепленными. в корпусе 4. Напряжение на пластины подается через ключ 5 от источника регулируемого нап-5 ряжения 6, соединенного с откалиброванным индикатором дозы

Пипетка работает следующим обраЪQ

Перед ",àáàðoè пробы с помощью источника регулируемого напряжения b .с анавливают на индикаторе 7 величину необходимого объема отбираемой жидкости и замыкают ключ g. При подключении:электрического напряжения к пластинам 3 пьезоэлектрические эле. менты изгибаются на величину, строго пропорцио;- альную — àïpÿæå÷èþ, и сжимают стенки камеры 2., вьгтесняя из нее некоторый объем воздуха. Затем коническую трубку погружают в жидкость и I;=lçì"!êàÿò ключ 5. При этом г,ьезоэлек: рические биморфные п;астины под действием собственных сил упругости возвращаются в исходное положение и в наконечник засасывается требуемый объем жидкости. Для последующего дозирования набранного объема жидкости достаточно по втор но з амкнут ь ключ

Использование парь- биморфных пьезоэлекрических пластин повышает сте. пень точности дозирования, значительно упрощает конструкцию пипетки..

Пипетка для одиночных проб, включающая эластичную камеру и приспособление для набора и выдачи дозы, о тгичающаяся тем,что,с целью упрощения конструкции, повышения степени точности дозирования,,— адежности и КПД, приспособление для набора и выдачи дозы выполнено в виде двух пьезоэлектрических биморфных пластин, между которыми размещена камера, Источни ки информации, принятые во внимание при экспертизе

;,Па-,ент CI.Iu V 311с6;1, кл. 2 3-259, 197 .

2. Патент Франции Ili 2315319, -<и Л 01 3/О2, 1Ч72 °

ВНИИПИ Заказ 1228/10

Тираж 4 Подписное

Филиал ППП "Пат .!, г. ужгород,, ул, проектная, 4
