Реферат

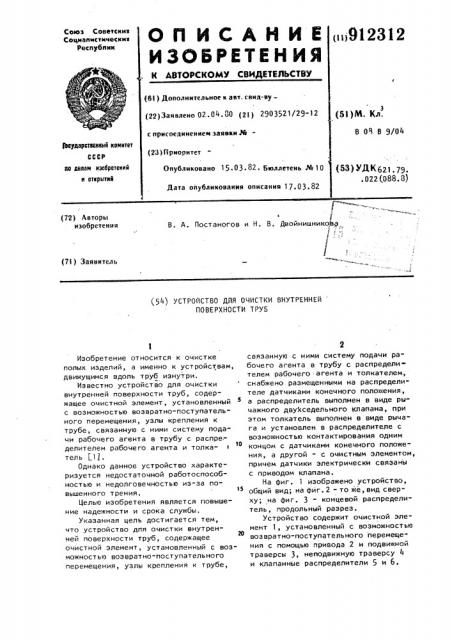

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

< >912312 (6! ) Дополнительное к авт. свнд-ву (22)Заявлено 02.04.80 (21) 2903521/29-12 с присоединением заявки.%(23) Ириоритет

Опубликовано 15.03.82 ° Бюллетень М10

Дата опубликования описания 17.03.82 (5l)M. Кл.

В ОЧ В 9/04

1Ьеударстеанв>й комитет (53) УДК621 ° 79.022(088.a) ао делам изобретений и открытий (Ф

В. А. Постаногов и Н. В. ДвойнишникоЬа

> (72) Авторы изобретения (71) Заявитель (g4) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВНУТРЕННЕЙ

ПОВЕРХНОСТИ ТРУБ

Изобретение относится к очистке полых изделий, а именно к устройствам, движущимся вдоль труб изнутри.

Известно устройство для очистки внутренней поверхности труб, содержащее очистной элемент, установленный 5 с возможностью возвратно-поступательного перемещения, узлы крепления к трубе, связанную с ними систему подачи рабочего агента в трубу с распределителем рабочего агента и толка1О тель j1).

Однако данное устройство характеризуется недостаточной работоспособностью и недолговечностью из-за повышенного трения.

Целью изобретения является повышение надежности и срока службы.

Указанная цель достигается тем, что устройство для очистки внутренней поверхности труб, содержащее очистной элемент, установленный с возможностью возвратно-поступательного перемещения, узлы крепления к трубе, связанную с ними систему подачи рабочего агента в трубу с распределителем рабочего агента и толкателем, снабжено размещенными на распределителе датчиками конечного положения, а распределитель выполнен в виде рычажного двухседельного клапана, при этом толкатель выполнен в виде рычага и установлен в распределителе с возможностью контактирования одним концом с датчиками конечного положения, а другой - с очистным элементом, причем датчики электрически связаны с приводом клапана.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - концевой распределитель, продольный разрез.

Устройство содержит очистной элемент 1, установленный с возможностью возвратно-поступательного перемещения с помощью привода 2 и подвижной траверсы 3, неподвижную траверсу 4 и клапаннь>е распределители 5 и 6.

3 91231

Труба 7 герметично укреплена с помощью узлов крепления 8. Система подачи рабочего агента в трубу состоит из трубопроводов подачи давления 9 и 1О и трубопроводов сброса давления

11 и 12, распределителя направления

13 рабочего агента, выполненного в виде двухседельного клапана 14 и привода 15. Толкатель 16 связан сочистным элементом и датчиком конеч- 1в ного положения 17, которые связаны в свою очередь с приводом клапана электрическими связями 18 и 19.

Устройство работает следующим образом. t5

В полость очищаемой трубы 7 вводят очистной элемент 1, трубу герметично крепят с помощью узлов крепления 8. Наличие подвижной траверсы

3 дает возможность крепить трубы различной длины. Рабочий агент подают под давлением в полость очищаемой трубы, перемещая очистной элемент 1 до воздействия его на толкатель 16 датчика 17. Команду от датчика 17 передают приводом 15 и 2, тем самым меняя направление потока рабочего агента с помощью концевых распределителей 5 и 6 в распределителе 13. Рабочий агент перемещает очистной элемент 1. Пройдя очищаемую трубу 7, очистной элемент 1 воздействует на датчик конечного положения

17, команда которого, перекрывая и открывая полости концевых распредели35 телей 5 и 6, меняет направление потока, вновь перемещая очистной элемент

Цикл повторяется.

2 4

За счет повышения работоспособности и долговечности распределительных элементов обеспечивается увеличение срока службы устройства в 1,2 — 1,5, раза, а при очистке труб с абразивосодержащими отложениями не менее, чем в 3 раза. .Формула изобретения

Устройство для очистки внутренней поверхности труб, содержащее очистной элемент, установленный с возможностью возвратно-поступательного перемещения, узлы крепления к трубе, связанную с ними систему подачи рабочего агента в трубу с распределителем рабочего агента и толкатель, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и срока службы, оно снабжено размещенными на распределителе датчиками конечного положения, а- распределитель выполнен в виде рычажного двухседельного клапана, при этом толкатель выполнен в виде рычага и установлен в распределителе с воэможностью контактирования одним концом"с датчиками конечного положения, а другим - с очистным элементом, причем датчики электрически связаны с приводом клапана.

Источники информации, принятые во внимание при экспертизе

Авторское свидетельство СССР

N 410836) кл. В 08 В 9/О", 1972 °
