Устройство для обработки фасок и снятия заусенцев на краях отверстий

Устройство для обработки фасок и снятия заусенцев на краях отверстий

Иллюстрации

Показать все

Реферат



(72) Авторы изобретения

В. А. Лазарев и Ф. А. Добряков = — -—

I! е, .f ji4.)! .

Я, i „,Ñ ".

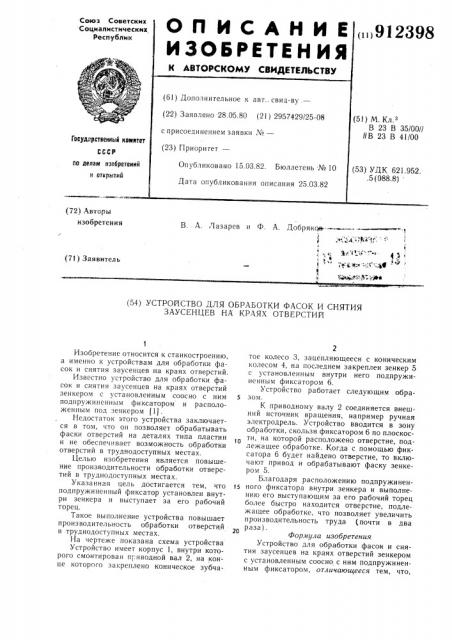

:, :, @ 4 а Мм"-".Р ";. Ф (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ФАСОК И СНЯТИЯ

ЗАУСЕНЦЕВ НА КРАЯХ ОТВЕРСТИЙ

Изобретение относится к станкостроению, а именно к устройствам для обработки фасок и снятия заусенцев на краях отверстий.

Известно устройство для обработки фасок и снятия заусенцев на краях отверстий зенкером с установленным соосно с ним подпружиненным фиксатором и расположенным под зенкером j1j.

Недостаток этого устройства заключается в том, что он позволяет обрабатывать фаски отверстий на деталях типа пластин и не обеспечивает возможность обработки отверстий в труднодоступных местах.

Целью изобретения является повышение производительности обработки отверстий в труднодоступных местах.

Указанная цель достигается тем, что ts подпружиненный фиксатор установлен внутри зенкера и выступает за его рабочий торец.

Такое выполнение устройства повышает производительность обработки отверстий в труднодоступных местах.

На чертеже показана схема устройства

Устройство имеет корпус 1, внутри которого смонтирован приводной вал 2, на конце которого закреплено коническое зубча2 тое колесо 3, зацепляющееся с коническим колесом 4, на последнем закреплен зенкер 5 с установленным внутри него подпружиненным фиксатором 6.

Устройство работает следующим образом.

К приводному валу 2 соединяется внешний источник вращения, например ручная электродрель. Устройство вводится в зону обработки, скользя фиксатором 6 по плоскости, на которой расположено отверстие, подлежащее обработке. Когда с помощью фиксатора 6 будет найдено отверстие, то включают привод и обрабатывают фаску зенкером 5.

Благодаря расположению подпружиненного фиксатора внутри зенкера и выполнению его выступающим за его рабочий торец более быстро находится отверстие, подлежащее обработке, что позволяет увеличить производительность труда (почти в два раза).

Формула изобретения

Устройство для обработки фасок и снятия заусенцев на краях отверстий зенкером с установленным соосно с ним подпружиненным фиксатором, отличающееся тем, что, 912398

Составитель В. Слиткова

Редактор М. Дылын Техред А. Бойкас Корректор М. Пожо

Заказ 1245/17 Тираж 1151 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и оч крытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4 с целью повышения производительности обработки отверстий в труднодоступных местах, подпружиненный фиксатор установлен внутри зенкера и выступает за его рабочий торец.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 5377б1, кл. В 23 В 35/00, 1977.
