Реферат



Союз Советских

Социалистических

Реслублик (ti> 1

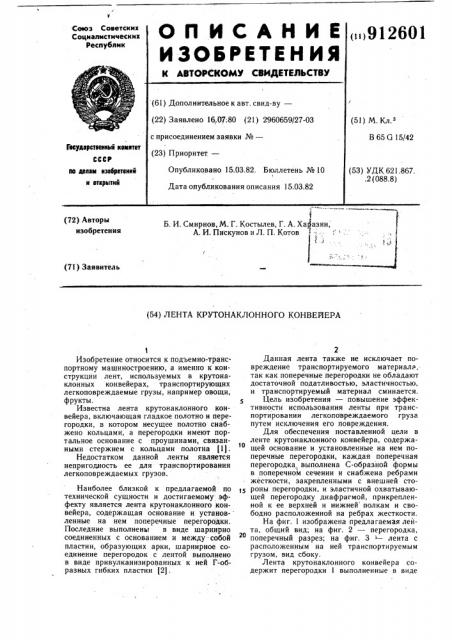

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 16,.07;80 (21) 2960659/27-03 с присоединением заявки №вЂ” (23) Приорите1— (51) М. Кл.з

В 65 G 15/42

Гееударетвениый кфмлтет

СССР (53) УДК 621.867..2 (088.8) Опубликовано 15.03.82. Бюллетень № 10

Дата опубликования описания 15.03.82

Ilo делам изобретений и Отхрытий

Б. И. Смирнов, М. Г. Костылев, Г. А. Харазян, А. И. Пискунов и Л. П. Котов

\ (72) Авторы изобретения (7I) Заявитель (54) ЛЕНТА КРУТОНАКЛОННОГО КОНВЕЙЕРА

Изобретение относится к подъемно-транспортному машиностроению, а именно к конструкции лент, используемых в крутонаклонных конвейерах, транспортирующих легкоповреждаемые грузы, например овощи, фрукты.

Известна лента крутонаклонного конвейера, включающая гладкое полотно и перегородки, в котором несущее полотно снабжено кольцами, а перегородки имеют портальное основание с проушинами, связанными стержнем с кольцами полотна (1).

Недостатком данной ленты является непригодность ее для транспортирования легкоповреждаемых грузов.

Наиболее близкой к предлагаемой по технической сущности и достигаемому эффекту является лента крутонаклонного конвейера, содержащая основание и установленные на нем поперечные перегородки.

Последние выполнены в виде шарнирно соединенных с основанием и между собой пластин, образующих арки, шарнирное соединение перегородок с лентой выполнено в виде привулканизированных к ней Г-образных гибких пластин (2).

Данная лента также не исключает повреждение транспортируемого материала, так как поперечные перегородки не обладают достаточной податливостью, эластичностью, и транспортируемый материал сминается.

Цель изобретения — повышение эффективности использования ленты при транспортировании легкоповреждаемого груза путем исключения его повреждения.

Для обеспечения поставленной цели в ленте крутонаклонного конвейера, содержащей основание и установленные на нем поперечные перегородки, каждая поперечная перегородка, выполнена С-образной формы в поперечной сечении и снабжена ребрами жесткости, закрепленными с внешней сто15 роны перегородки, и эластичной охватывающей перегородку диафрагмой, прикрепленной к ее верхней и нижней полкам и свободно расположенной на ребрах жесткости, На фиг. 1 изображена предлагаемая лейта, общий вид; на фиг. 2 — перегородка, 2О поперечный разрез; на фиг, 3 — лента с расположенным на ней транспортируемым грузом, вид сбоку.

Лента крутонаклонного конвейера содержит перегородки I выполненные в виде

91

С-образных элементов 2, ориентированных вогнутой стороной в направлении перемещения ленты и закрытых плоской эластичной диафрагмо" 3, соединенной с основанием 4.

С наружной стороны перегородки 1 снабжены ребрами 5 жесткости, опирающимися в смонтированный на основании уступ 6, при этом образуется скат посредством эластичной стенки 7, прикрепленной к верхней полке перегородки и свободно лежащей на ребрах 5 жесткости и уступах 6.

Лента работает следующим образом.

Конвейер с предлагаемой лентой устанавливается на рабочее место с необходимым углом наклона. Груз 8 транспортируется на основании и удерживается на нем поперечными перегородками 1. При перемещении груза 8 нагрузка воспринимается эластичной диафрагмой 3, которая, прогибаясь и перемещаясь во внутренний С-образный контур перегородки, амортизирует удары. При перемещении груза перегородки остаются в вертикальном положении, опираясь на ребра 5 жесткости и уступы 6.

Эластичная стенка 7 защищает груз 8 от повреждения металлическими деталями.

Лента может работать при подъеме и опускании груза.

2601

Предлагаемая конструкция ленты по сравнению с существующими аналогичными лентами более эффективна в работе, так как она позволяет транспортировать легкоповреждаемый материал на крутонаклонном конвейере без его повреждения.

Формула изобретения

Лента крутонаклонного конвейера, содержащая основание и установленные на нем поперечные перегородки, отличающаяся тем, 1о что, с целью повышения эффективности использования ленты при транспортировании легкоповреждаемого груза путем исключения его повреждения, каждая поперечная перегородка выполнена С-образной формы в поперечном сечении и снабжена ребрами жесткости, закрепленными с внешней стороны перегородки, и эластичной охватывающей перегородку диафрагмой, прикрепленной к ее верхней и нижней полкам и свободно расположенной на ребрах жесткости. зФ Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 352027, кл. В 65 G 15/08, 1970.

2. Авторское свидетельство СССР № 608716, кл. В 65 G 15/08, 1976.

912601

Составитель.Г. Ненахов

Техред А. Бойкас Корректор М. Пожо

Тираж 972 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
