Устройство для обработки волокнистой суспензии
Иллюстрации
Реферат

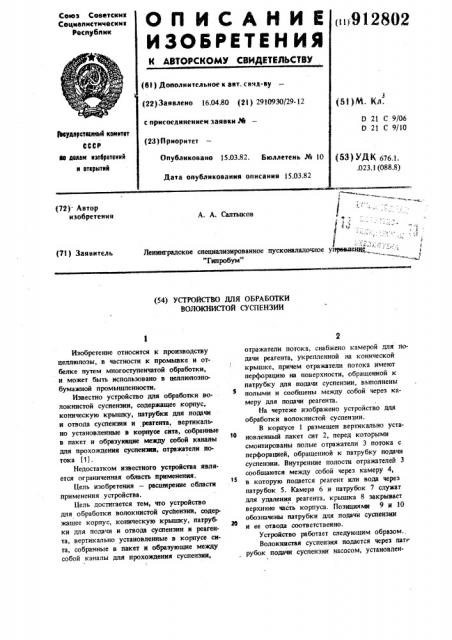

Союз Советсиик
Социалистических ресиубиии
ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
< и91 2802 (6l ) Дополнительное к авт. свчд-ву (22) Заявлено 16.04.80 (21) 2910930/29-12 с присоединением заявки 1че (23) Приоритет (5()M, Кл.
О 21 С 9/06
Р 21 С 9/10
3Ъеуаарстееииый комитет
СССР ао делам изобретеиий и открытий
Опубликовано 15.03.82. Бюллетень М 10
Дата опубликования описания 15.03.82 (>8} УДК 676,1..023.1 (088.8) 1
А. А. Салтыков
/ „1,"
Ленинградское специализированное пусконаладочное упраелейщ " .-""
ВФГи робумъФ (72). Автор изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ
ВОЛОКНИСТОЙ СУСПЕНЗИИ
Изобретение относится к производству целлюлозы, в частности к промывке и отбелке путем многоступенчатой обработки, и может быть использовано в целлюлознобумажной промышленности.
Известно устройство для обработки волокнистой суспензия, содержащее корпус, коническую крышку, патрубки для подачи и отвода суспензии и реагента, вертикально установленные s корпусе сйта, собранные в пакет и образующие между собой каналы для прохождения суспеизии, отражатели потока (11.
Недостатком известного устройства является ограниченная область применения.
Цель изобретения — расширение области применения устройства.
Цель достигается тем, что устройство для обработки волокнистой суспеизин, содер. жашее корпус, коническую крышку, патрубки для подачи и отвода суспензии и реагента, вертикально установленные в корпусе сита, собранные в пакет и образукпцие между собой каналы для прохождения суспензни, отражатели потока, снабжено камерой для подачи реагента, укрепленной на конической крышке, причем отражатели потока имеют перфорацию на поверхности, обращенной к патрубку для подачи суспензии, выполнены полыми и сообщены между собой через камеру для подачи реагента.
На чертеже изображено устройство для обработки волокнистой суспензия.
В корпусе 1 размещен вертикально установленный пакет сит 2, перед которыми смонтированы полые отражатели 3 потока с перфорацией, обращенной к патрубку подачи суспенэни. Внутренние полости отражателей 3 сообщаются между собой через камеру 4, в которую подается реагент или вода через патрубок 5. Камера 6 и патрубок 7 служат для удаления реагента, крышка 8 закрывает верхнюю часть корпуса, Позициями 9 и 10 обозначены латрубки для подачи суспензия и ее отвода соответственно.
Устройство работает следующим образом., Волокнистая суспензия подастся через патг рубок подачи суспензии насосом, установлен»
Суспензия
ВНИИПИ Заказ 1332/37 Тираж 401 Подписное
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
3 912802 ным на входе устройства, например насосом высокой концентрации суспензии, который своими лопатками создает поле гидравлических колебаний. Амплитуда колебаний гидростатического давления у некоторых типов насосов составляет 1,5 10 Ла, чистота колебаний зависит от числа лопаток н скорости вращения.
В области отражателей 3 служащих для разделения потока суспензии на слои, увеличения их скорости и подачи отбеливающего реагента, развивается сильная турбулентность, которая под воздействием пульсаций сохраняется по длине канала. В условиях сильной турбулентности процессы промывки илн отбелки на границе раздела фаз протекают с максимальной скоростью.
Под воздействием потока суспензии и обратного тока фильтрата, вызванного спадом положительного импульса давления, п1юисходит интенсивная очистка сит от волокна, а процесс фильтрами протекает с максимальной скоростью при перепаде давлений не более
0,8 амплитуды пульсаций гидростатического давления.
Обработанная суспензия выводится через патру6ок 10, 4
Предлагаемое устройство для обработки волокнистой суспензии позволяет создать малогабаритные высокоэффективные установки для промывки и отбелки целлюлозы.
Формула изобретения
Устройство для обработки волокнистой суспензии, содержащее корпус, коническую крышку, патрубки для подачи и отвода сус пензни и реагента, вертикально установленные в корпусе сита, собранные в пакет и образующие между собой каналы для прохождения суспенэии, отражатели потока, о т л и ч аю щ е е с я тем, что, с целью расширения области. применения, оно снабжено камерой для подачи реагента, укрепленной на конической крышке, причем отражатели потока имеют перфорацию на поверхности, обращенной к патрубку для подачи суспензия, выполнены полыми и сообщены между собой через камеру для подачи реагента.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР М 631178, кл, В 01 0 35/00, 1977.
