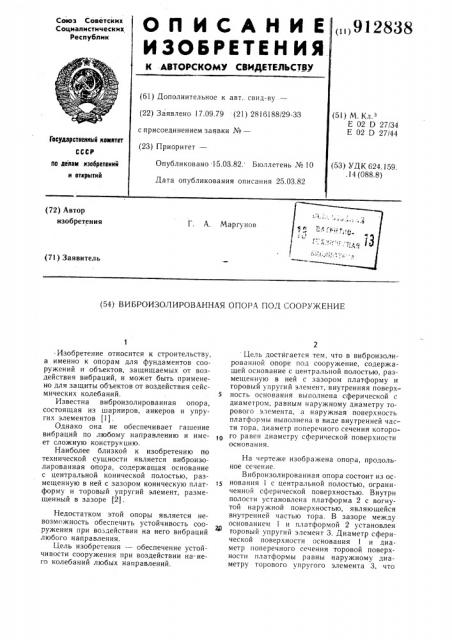

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ .К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
<„>912838
Союз Советских
Социалистических
Республик (61) Дополнительное к авт.. свид-ву— (22) Заявлено 17.09.79 (21) 2816188/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. y„, Е 02.D 27/34
Е 02 D 27/44
Гасударственный комлтвт
Опубликовано 15.03.82. Бюллетень № 10
Дата опубликования описания 25.03.82 (53) УДК 624.159..14 (088.8) а делам нэобретеннй н открытий (72) Автор изобретения
Г. А. Маргунов (71) Заявитель (54) ВИБРОИЗОЛИРОВАННАЯ ОПОРА ПОД СООРУЖЕНИЕ
Изобретение относится к строительству, а именно к опорам для фундаментов сооружений и объектов, защищаемых от воздействия вибраций, и может быть применено для защиты объектов от воздействия сейсмических колебаний.
Известна виброизолированная опора, состоящая из шарниров, анкеров и упругих элементов (1) .
Однако она не обеспечивает гашение вибраций по любому направлению и имеет сложную конструкцию.
Наиболее близкой к изобретению по технической сущности является виброизолированная опора, содержащая основание с центральной конической полостью, размещенную в ней с зазором коническую платформу и торовый упругий элемент, размещенный в зазоре (2) .
Недостатком этой опоры является невозможность обеспечить устойчивость сооружения при воздействии на него вибраций любого направления.
Цель изобретения — обеспечение устойчивости сооружения при воздействии на-него колебаний любых направлений.
2 Цель достигается тем, что в виброизолированной опоре под сооружение, содержащей основание с центральной полостью, размещенную в ней с зазором платформу и торовый упругий элемент, внутренняя поверх5 ность основания выполнена сферической с диаметром, равным наружному диаметру торового этемента, а наружная поверхность платформы выполнена в виде внутренней части тора, диаметр поперечного сечения которого равен диаметру сферической поверхности основания.
На чертеже изображена опора, продольное сечение.
Виброизолированная опора состоит из основания с центральной полостью, ограниченной сферической поверхностью. Внутри полости установлена платформа 2 с вогнутой наружной поверхностью, являющейся внутренней частью тора. В зазоре между основанием 1 и платформой 2 установлен торовый упругий элемент 3. Диаметр сферической поверхности основания 1 и диаметр поперечного сечения торовой поверхности платформы равны наружному диаметру торового у.пругого элемента 3, что
912838
Формула изобретения
Ъ 1
Составитель А. Милов:гдова.
Редактор Т. Парфенова Техред А. Бойкас Корректор О. Билак
Заказ 1335/30 Тираж 711 Г1одписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открыгкй
113035, Москва, )K — 35, Раушская наб., д. 4/5
Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4
3 обеспечивает свободные колебания упругого элемента по любому направлению.
Установленные на платформу сооружения не воспринимают внешних возмущений, так как платформа разделена от основания упругим элементом и амортизируется им в снобом направлении, сжимаясь и перекатываясь между платформой и основанием, что обеспечивается кривизной поверхностей основания и платформы.
Виброизолированная опора под сооружение, содержащая основание с центральной полостью, размещенную в ней: зазором платформу и торовый упругий элемент, установленный в зазоре, отличающаяся тем, что, с целью обеспечения устойчивости сооружения при воздействии на него колебаний любых направлений, внутренняя поверхность основания выполнена сферической с диаметром, равным наружному диаметру торового элемента, а наружная поверхность платформы выполнена в виде внутренней части тора, диаметр поперечного сечения которого равен диаметру сферической поверхнссти основания.
6 Источники информации, принятые во внимание при экспертизе
l. Авторское свидетельство СССР
¹ 628235, кл. Е 02 D 27/34, 1976.
2. Авторское свидетельство СССР
¹ 580274., кл. Е 02 D 27/44, 1975.
