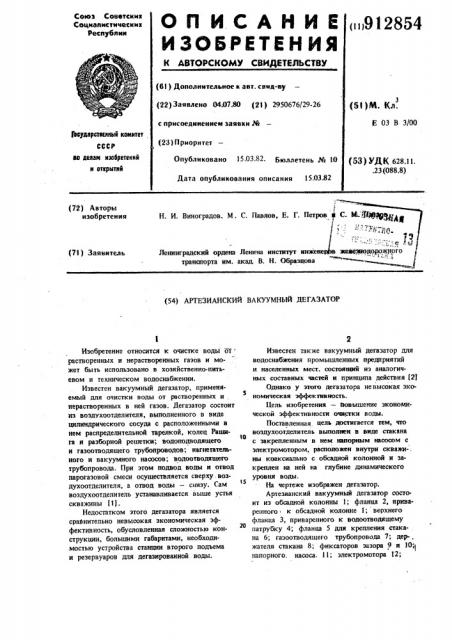

Союз Советские

Социалистические

Республик

ОПИСЛНИЕ

ИЗОБВЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii)912854 (61) Дополнительное к авт. свид-ву (22) Заявлено 04.07.80 (21) 2950676/29-26 с присоединением заявки № (23) Приоритет (5l }М. Кл.

К 03 В 3/00

3ееудерстеенный камитет

СССР ао делан нзабретеннй и етерьпнй

Опубликовано 15.03.82 Бюллетень ¹ 10

Дата опубликования описания 15.03.82 (53} УДК 628.11. .23 (088.8) (72) Авторы изобретения а

Н. И. Виноградов. М . С. Павлов, Е. Г. Петров ф

Ленинградский ордена Ленина институт инжене в жеаезнодорожного аранспораа нн. анап, В. Н. Обраапоаа (71) Заявитель (54) АРТЕЗИАНСКИЙ ВАКУУМНЫЙ ДЕ А3АТОР

Изобретение относится к очистке воды бт растворенных и нерастворенных газов и может быть использовано в хозяйственно-питьевом и техническом водоснабжении.

Известен вакуумный дегазатор, применяемый для очистки воды от растворенных и иерастворенных в ней газов. Легазатор состоит иэ воэдухоотделителя, выполненного в виде цилиндрического сосуда с расположенными в нем распределительной тарелкой, колец Рашнга и разборной решетки; водоподводящего и газоотводяшего трубопроводов; нагнетателького и вакуумного насосов; водоотводящего трубопровода. При этом подвод воды и отвод парогазовой смеси осуществляется сверху. воздухоотделителя, а отвод воды — снизу. Сам воздухоотделитель устанавливается выше устья скважины (1) .

Недостатком этого дегазатора является сравнительно невысокая экономическая эффективность, обусловленная сложностью конструкции, большими габаритами, необходимостью устройства станции второго подъема и резервуаров для дегаэированной воды.

Известен такие вакуумный дегазатор для водоснабжения промышленных предприятий и населенных мест. состоящий иэ аналогичных составных частей н принципа действия (21

Однако у этого дегазатора невысокая экономическая эффективность.

Пель изобретения — повышение экономической эффективности очистки воды.

Поставленная цель достигается тем что воздухоотделитель выполнен в виде стакана !

О с закрепленным в нем напорным насосом с электромотором, расположен внутри скважи-. ны коаксиально с обсадной колонной и закреплен на ней на глубине динамического уровня воды, 15

На чертеже изображен дегазатор.

Артезианский вакуумный дегазатор состоит из обсадной колонны 1; фланца 2, прива« ренного к обсадной колонне 1; верхнего фланца 3, приваренного к водоотводящему патрубку 4; фланца 5 для крепления стакана б; гаэоотводяшего трубопровода 7; дер- . жателя стакана 8; фиксаторов зазора 9 и 10;1 напорного насоса. 11; электромотора 12;

3 912854 входных окон дегазированной воды 13 и вакуум-насоса 14.

Артезианский вакуумный дегазатор работает следующим образом.

Одновременно в работу пускают вакуумный 14 и напорньп 11 насосы. При этом статический уровень воды в скважине понижается до динамического, а объем скважины, ограниченной поверхностью воды, обсадной колонной 1 и фланцем 3, получает определен-te ную степень разряжения, Вода из нижних слоев скважины вместе с газом между стенками обсадной колонны 1 и стакана б поднимается вверх до динамического уровня. Созданный над динамическим уровнем вакуум обеспечивает удаление газов из верхнего слоя воды в скважине. При этом дегазированный слой воды переливается во внутрь стакана 6 через его кромки, а установленный в стакане напорный насос 11 забирает ее через вход- эп ные окна 13, нагнетает в водоотводящий патрубок 4 и далее в напорно-разводящую сеть (на чертеже не показана). Выделившийся газ отсасывается вакуум-насосом 14 по газоотводящему трубопроводу 7 и направляется в 25 специальный газосборник (на чертеже не показан), При этом работа вакуум-насоса долж4 на быть отрегулирована так, чтобы в скважине поддерживался постоянньп уровень воды и обеспечивалась достаточная производитель- щ ность напорного насоса.

Использование предлагаемого изобретения позволяет повысить экономическую эффективность очистки воды, так как оно по сравнеф нию с существующими техническими решениями более просто по конструкции, надежно в эксплуатации, не требует устройства станций вторичного подъема и резервуаров для дегазированной воды. Суммарный экономический эффект в денежном выражении при максимальном объеме использования изобретения (около 700 скважин) составляет примерно

100 тыс. р. в год.

Формула изобретения

Артезианский вакуумный дегазатор, состоящий из воздухоотделителя, водоотводяшего трубопровода, напорного и вакуумного насосов и газоотводящего трубопровода, о т л ич а ю шийся тем, что, с пелью повышения зкономической эффективности очистки воды, воздухоотделитель выполнен в виде стакана с закрепленным в нем напорным насосом с электромотором, расположен внутри скважины коаксиально с обсадной колонной и закреплен на ней на глубине динамического уровня воды.

Источники информации, принятые во внимание при экспертизе

1. Клячко В. А, и Апельцин И. Э. Подготовка воды для промышленного и городского водоснабжения. М., 1962.

2, Турчинович В. Т. Водоснабжение промышленных предприятий и населенных мест. М,, 1940.
