Реферат

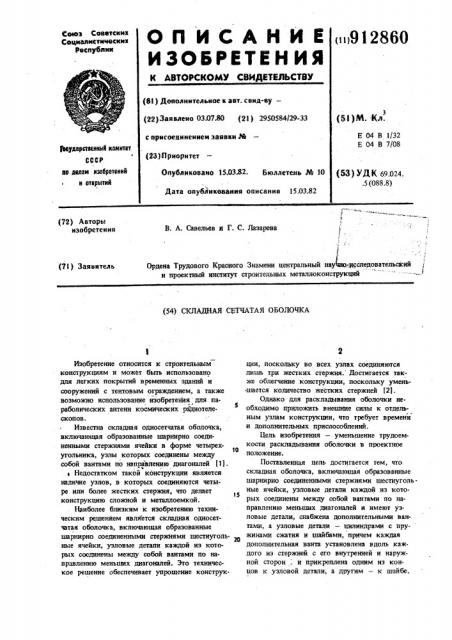

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советекик

Соцмалнетнчвскмк

Рвснубннк

«ii912860 (6l ) Дополнительное к авт. свнд-ву— (22) Заявлено 03.07ЯО (2) ) 2950584/29-33 с присоединением заявки М (23.) Приоритет (51) М..Кл.

Е 04 В 1/32

Е 04 В 7/08

1Ьаударственый камнтет

СССР ае делам нзобретенкй н открытнй

Опубликовано 15.03.82. Бюллетень Ph 10

Дата опубликования описания 15.03.82 (53) УДК 69,024. .5 (088.8) г

S (72) Авторы изобретения

В. А. Савельев и Г. С, Лазарева

1

Ордена Трудового Красного Знамени центральный нау дсследовательский и проектный институт строительных металлоконструкций (7l ) Заявитель (54) СКЛАДНАЯ СЕТЧАТАЯ ОБОЛОЧКА

Изобретение относится к строительным конструкциям и может быль использовано для легких покрытий временных зданий и сооружений с тентовым ограждением, а также возможно использование изобретения для параболических антенн космических радиотелескопов.

Известна складная односетчатая оболочка, включающая образованные шарнирно соединенными стержнями ячейки в форме четырехугольника, узлы которых соединены между собой вантами по направлению диагоналей 111, Недостатком такой конструкции является наличие узлов, в которых соединяются четыре или более жестких стержня, что делает конструкцию сложной и металлоемкой.

Наиболее близким к изобретению техническим решением является складная односетчатая оболочка, включающая образованные шарнирно соединенными стержнями шестиугольные ячейки, узловые детали каждой из которых соединены между собой вантами по направлению меньших диагоналей. Это техническое решение обеспечивает упрощение конструкции, поскольку во всех узлах соединяются лишь три жестких стержня. Достигается также облегчение конструкции, поскольку уменьшается количество жестких стержней (2).

Однако для раскладывания оболочки не5 обходимо приложить внешние силы к отдельным узлам конструкции, что требует времени и дополнительных приспособлений.

Цель изобретения — уменьшение трудоемкости раскладывання оболочки в проектное !

О положение.

Поставленная цель достигается тем, что складная оболочка, включающая образованные шарнирно соединенными стержнями шестиугольI5 ные ячейки, узловые детали каждой нз которых соединены между собой вантами по направлению меньших диагоналей н имеют узловые детали, снабжена дополнительными вантами, а узловые детали — цилиндрами с пружинами сжатия и шайбами, причем каждая дополнительная ванта установлена вдоль каждого иэ стержней с его внутренней и наружной сторон . и прикреплена одним нз концов к узловой детали, а цоугим — к шайбе.

912860

Ъ установленной с возможностью перемещения вдоль цилиндра, прикрепленного к узловой детали вдоль ее оси, причем каждая пружина сжатия размещена между узловой деталью и шайбой.

На фиг. 1 изображен фрагмент сетчатой оболоп<и, в плане; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — фрагмент оболочки в процессе складывания; на фиг. 4 — фрагмент оболочки в сложенном виде.

Складная сетчатая оболочка включает каркас иэ соединенных между собой узловыми деталями 1 и 2 стержней 3, образующих равносторонние шестиугольники. Узловые детали 1 и 2 в каждой из ячеек соединены между собой вантами 4 по направлении меньших диагоналей.

Вдоль стержней 3 как с внутренней, так и с наружной стороны установлены дополнительные ванты 5, которые одним концом прикреплены к узловой детали 2, а другим— к шайбе 6, свободно перемещающейся по цилиндру 7, установленному на узловой детали

1 вдоль се оси, Дополнительные ванты 5, установленные с внутренней стороны, неподвижно прикреплены к узловой детали 1,, а через шайбу 6 и цилиндр 7 подвижно прикреплены к узловой детали 2. Между шайбой 5 и узловой деталью 1 или 2 расположена пружи на сжатия 8.

Дополнительные ванты 5, шайба 6, цилиндр 7 и пружина 8 в каждом из узлов образуют механизм раскладывания конструкции, обеспечивающий ее трансформацию из сложенного положения в проектное без приложения внешних усилий.

Раскладывание конструкции обеспечивает— ся установкой деталей S — 8 как с обеих сторон — наружной и внутренней, так и только с одной — либо с наружной, либо с внутренней.

Раскладывание конструкции из компактного пакета происходит путем освобождения внешних связей. Под действием сжатых пружин 8, дополнительные ванты стремятся пе4 реместить узловые детали 1 в одну сторону, а узловые детали 2 — в противоположную.

Узлы между стержнями увеличиваются. Наконец, после прохождения узловых деталей 2 через полость соседних узловых деталей 1 конструкция занимает проектное положение.

Изобретение позволяет создавать легкие покрытия временных зданий и сооружений, основная особенность которых заключается в том, что вся конструкция целиком изготавливается на заводе и в сложенном виде транспортируется на место эксплуатации, где происходит ее автоматическое раскладывание в проектное положение.

Формула изобретения

Складная сетчатая оболочка, включающая образованные шарнирно соединенными стержнями шестиугольные ячейки, узлы сопряжения стержней каждой из которых соединены между собой вантами по направлению меньших диагоналей и имеют узловые детали, отличающая ся тем,что,сцелью уменьшения трудоемкости раскладывания оболочки в проектное положение, оболочка снабжена дополнительными вантами, а узловые детали — цилиндрами с пружинами сжатия

30 и шайбами, причем каждая дополнительная ванта установлена вдоль каждого из стержней ячейки с его внутренней и наружной сторон и прикреплена одним иэ концов к узловой детали, а другим — к шайбе, установленной с возможностью перемещения вдоль

35 цилиндра, прикрепленного к узловои детали вдоль ее оси, причем каждая пружина сжатия размещена между узловой деталью и шайбой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР N 400674, кл. Е 04 В 1/32, 1971.

2. Авторское свидетельство СССР К 554358, кл. Е 04 В 1/32, 1972.

912860

Я А

ВНИИПИ Заказ 1338/40 Тираж 712 Подписное

Филиал ППП "Патент", r.Óæãopîä, ул.Проектная,4

1 д

Х

2

Фи. Ф
