Складная односетчатая оболочка
Патент 912861
Авторы
Складная односетчатая оболочка
Иллюстрации
Реферат
Союз Советскин
Соцкалксткческкн
Республик
ОП ИСДНИЕ
ИЗОБРЕТЕНИЯ

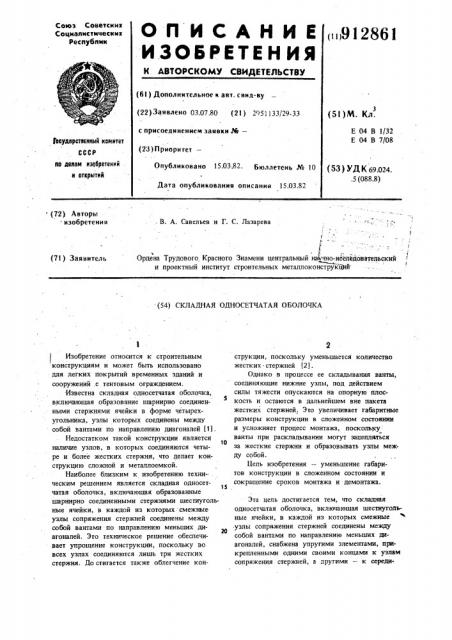

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (i i)912861 (6! ) Дополнительное к авт. свид-ву (51) М. Кл. (22) Заявлено 03.07,80 (21) 2951133/29-33 с присоединением заявки М—
Гееударстеенный камнтет
Е 04 В 1/32
Е 04 В 7/08 (23) П риоритет— (5З) ll К 69.024. .5 (088.8) lID делам нэебретеннй н открытнй
Опубликовано 15.03,82. Бюллетень № 10
Дата опубликования описания 15.03.82 (72) Авторы изобретения
В. А, Савельев и Г. С. Лазарева
1, Ъ
Ордена Трудового, Красного Знамени центральный нак чно-иееледовательский д и проектный институт строительных металлоконструкцнй (7!) Заявитель (54) СКЛАДНАЯ ОДНОСЕТЧАТАЯ ОБОЛОЧКА
Изобретение относится к строительным
1 конструкциям и может быть использовано для легких покрытий временных зданий и сооружений с тентовым ограждением.
Известна складная односетчатая оболочка, включающая образование шарнирно соединенными стержнями ячейки в форме четырехугольника, узлы которых соединены между собой вантами по направлению диагоналей (1).
Недостатком такой конструкции является наличие узлов, в которых соединяются четыре и более жестких стержня, что делает конструкцию сложной и металлоемкой.
Наиболее близким к изобретению техни-. ческим решением является складная односетчатая оболочка, включающая образованные шарнирно соединенными стержнями шестиугольные ячейки, в каждой из которых смежные. узлы сопряжения стержней соединены между собой вантами по направлению меньших диагоналей. Это техническое решение обеспечивает упрощение конструкции, поскольку во всех узлах соединяются лишь три жестких стержня, До стигается также облегчение конструкции, поскольку уменьшается количество жестких стержней (2) .
Однако в процессе ее складывания ванты, соединяющие нижние узлы, под действием силы тяжести опускаются на опорную плоскость и остаются в дальнейшем вне пакета жестких стержней. Это увеличивает габаритные размеры конструкции в сложенном состоянии и усложняет процесс монтажа, поскольку ванты при раскладывании могут зацепляться за жесткие стержни и образовывать узлы между собой.
Цель изобретения — уменьшение габаритов конструкции в сложенном состоянии и сокращение сроков монтажа и демонтажа.
Эта цель достигается тем, что складная односетчатая оболочка, включающая шестиугольные ячейки, в каждой из которых смежные узлы сопряжения стержней соединены между собой вантами по направлению меньших диагоналей, снабжена упругими элементами, прикрепленными одними своими концами к узлам сопряжения стержней, а другими — к середи912861
3 нам вант. Упругие элементы могут быть выполнены в виде резиновых нитей.
На фиг, 1 изображен фрагмент односетчатой складной оболочки, в плане; на фиг. 2 разрез А-А на фиг. 1; на фиг. 3 — оболочS ка в процессе складывания; на фиг„4— оболочка в сложенном виде.
Складная односетчатая оболочка включает каркас из соединенных между собой в узлах 1 и 2 стержней 3, образующих равносторонние шестиугольники. Узлы 1, так же как и узлы 2, в каждой из ячеек соединены между собой вантами 4 по направлениям меньших диагоналей. Между узлами 1 и 2 и средними точками вант 4 натянуты упругие эле!
5 менты 5, например нити из резины способные уменьшать свою длину не менее, чем в два раза. Натяжение нитей 5 создает предварительное напряжение всей конструкции.
Складывание односетчатой оболочки проис20 ходит путем. перемещения узлов 2 к центру кривизны, при этом упругие нити 5 подтягивают ванты 4 к узлам 1 и 2, размещая их между жесткими стержнями 3.
Раскладывание производится в обратном
25 порядке, при этом узлы должны перемещаться от центра кривизны. Для этого используют давление воздуха в оболочке, расположенной под каркасом или домкратные средства.
Изобретение позволяет создавать легкие
30 покрытия временных зданий и сооружений, основная особенность которых заключается
4 в том, что вся конструкция целиком изготовляется и собирается на заводе и в сложенном виде транспортируется на строительную площадку, где происходит ее раскладывание в проектное положение с минимальной затратой рабочей силы и средств.
Формула изобретения
1. Складная односетчатая оболочка, включающая образованные шарнирно соединенными стержнями шестиугольные ячейки, в каждой из которых смежные узлы сопряжения стержней соединены между собой вантами по направлению меньших диагоналей, о т л и ч аю щ а я с я тем, что, с целью уменьшения габаритов в сложенном состоянии и сокращения сроков монтажа и демонтажа оболочки, последняя снабжена упругими. элементами, прикрепленными одними своими концами к узлам
У сопряжения стержней, а другими — к серединам вант, 2. Оболочка по п. 1, о т л и ч а ющ а я с я тем, что упругие элементы выполнены в виде резиновых нитей.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР и 400674, кл. Е 04 В 1/32, 1971.
2. Авторское свидетельство СССР К 554358, кл, Е 04 В 1/32, 1972.. 9 I2861
