Зубчатая передача
Патент 912981
Авторы
Классы МПК
Зубчатая передача
Иллюстрации
Реферат

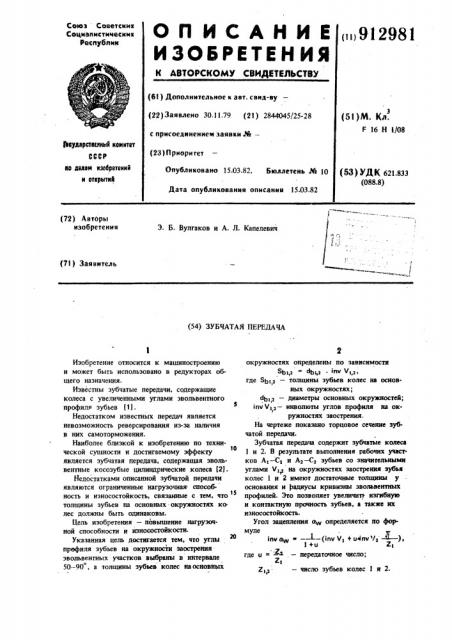

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социвпнстмчесимк
Республик ((1> 912981 (61) Дополнительное к авт. свид-ву (22) Заявлено 30.11.79 (21) 2844045/25-28 с присоединением заявки (ча (28) Приоритет (51)М. Кл.
F 16 Н i 08
3Ъеударетиикый комитат
СССР ао далам изобратеиий к открытий
Опубликовано 15.03.82. Бюллетень _#_s 10
Дата опубликования описания 15.03.82 (53) УДК 621.833 (088.8) (72) АвтОры изобретения
Э. Б. Вулгаков и А. lI. Капелевич (71) Заявитель (54) ЗУБЧАТАЯ ПЕРЕДАЧА
Изобретение относится к машиностроению и может быть использовано в редукторах общего назначения.
Известны зубчатые передачи, содержащие колеса с увеличенными углами эвольвентного профиля зубьев (1).
Недостатком известных передач является невозможность реверсирования из-за наличия в них самоторможения.
Наиболее близкой к изобретению по техни1О ческой сущности и достигаемому эффекту является зубчатая передача, содержащая эвольвентные косозубые цилиндрические колеса (2).
Недостатками описанной зубчатой передачи являются ограниченные нагрузочная способность и износостойкость, связанные с тем, что
35 толщины зубьев на основных - окружностях ко. лес должны быть одинаковы.
Цель изобретения — повышение нагрузочной способности и иэносостойкости.
Указанная цель достигается тем, что углы
20 профиля зубьев на окружности заострения эвольвентных участков выбраны в интервале
50 — 90, а толщины зубьев колес наосновных окружностях определены по зависимости
Sblâ2 bQ2 ° ИЪМ Ч!р2 где Sb(q — толщины зубьев колес на основ1 ных окружностях;
db» — диаметры основных окружностей;
invЧ1z — инволюты углов профиля на ок1 ружностях заострения.
На чертеже показано торцовое сечение зубчатой передачи.
Зубчатая передача содержит зубчать1е колеса
1 и 2. В результате выполнения рабочих участ ков A 1 — С1 и А1 — С, зубьев со значительными углами V» на окружностях заострения зубья колес 1 и 2 имеют достаточные толщины у основания и (радиусы кривизны эвольвентных профилей. Это позволяет увеличип изгибную и контактную прочность зубьев, а также их износостойкость.
Угол зацепления а1(((определяется по формуле
inv avv — 1- (inv Ч1 + u4nv Ч1 — (=), 1+u г1 где u - > — передаточное число;
Z1
Z» — число зубьев колес 1 и 2.
91298
15 опреВНИИПИ Заказ 1362/46 Тираж 981 Подписное
Филиал IIIIII "Патент", r. Ужгород, ул. Проекгная, 4
I
Углы звольвентного профиля о» г на окружностях вершин зубьев сопряженных колес определяются из уравнения
Мч Чг,г — пчааьг + пга,,г соааа г =О>
Ваг г 5 где пгаг,г — — — относительные толщины
d зубьев колеса 1 и колеса 2 на окружностях вершин;
За г — толщины зубьев на окФ 10 ружности вершин зубьев; д ц г — диаметры основных окружностей.
Коэффициент торцового перекрытия деляется по формуле — ftgaq + Отя заг (1+ u) taau) °
23
Необходимый для нормальной работы зубчатой передачи суммарный коэффициент перекрытия достигается за счет углового сдвига торцовых сечений косозубых колес.
При работе зубчатой передачи пересопряжение пар контактирующих зубьев происходит s различных торцовых сечениях.
Внедрение изобретения позволит при заданном крутящем моменте уменьшить габариты и массу как самого редуктора, так и узлов
его крепления, рамы и др.; при прежних габаритах редуктора увеличить передаваемый
1 4 крутящий момент;. в связи с повышением иэносостойкости увеличить срок службы зубчатых колес; снизить трудоемкость изготовления зубчатых колес и их стоимость за счет применения менее прочных и более дешевых материалов при заданных габаритах и крутящем моменте редуктора.
Формула изобретения
Зубчатая передача, содержащая эвольвентные косозубые цилиндрические колеса, о т л и ч аю щ а я с я тем, что, с целью повышения нагруэочной способности и износостойкости, углы профиля зубьев на окружности заострения эвольвентных участков выбраны в интервале 50 — 90, а толщины зубьев колес на основных окружностях определены по зависимости
Sg>,z — dpqp пч Ч, г, где 81г,,г — толщины зубьев колес на основных окружностях;
dp г — диаметры основных окружностей; пчЧ г — инволюты углов профиля на окружностях заострения, Источники информации, принятые во внимание при экспертизе
1. Патент США Р 3343426, кл. 74 — 424,1967.
2. Авторское свидетельство СССР N 510161, кл. F 16 Н 55/08, 1969 (прототип), 1
