Способ сжигания топлива
Иллюстрации
Реферат

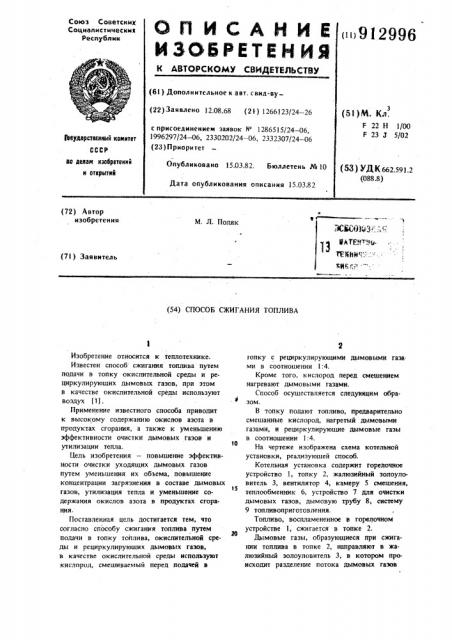

Союз Советскнн
Социалист нческнн республик
О П И (А Н И Е (и912996
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву(22) Заявлено 12.08.68 (21) 1266123/24 — 26 (5 l )h4. Кл.
F 22 Н 1/00
F 23 Т 5/02 с присоединением заявок К 1286515/24 — 06, 1996297/24 — 06, 2330202/24 — 06, 2332307/24 — 06 (28 ) П риори тет Ьеударстеенный ноннтет (53) УД К 662.591.2 (088.8) Опубликовано 15.03.82. Бюллетень № 10
Дата опубликования описания 15.03.82 на данаи нзобретеннй н отерытнй (72) Автор изобретения
M. Л. Поляк
ВАТЯНт iq.
ХЕКНИЧ; .."- .. (71) Заявитель (54) СПОСОБ СЖИГАНИЯ ТОПЛИВА
Изобретение относится к теплотехнике.
Известен способ сжигания топлива путем подачи в топку окислительной среды и рециркулнруюших дымовых газов, при этом в качестве окислительной среды используют воздух (1) .
Применение известного способа приводит к высокому содержанию окислов азота в продуктах сгорания, а также к уменьшению эффективности очистки дымовых газов и
10 утилизации тепла, Цель изобретения — повышение эффективности очистки уходящих дымовых газов путем уменьшения их обьема, повышение концентрации загрязнения в составе дымовых
15 газов, утилизация тепла и уменьшение содержания окислов азота в продуктах сгорания.
Поставленная цель достигается тем, что согласно способу сжигания топлива путем подачи в топку топлива, окислителъной среды и рециркулирующих дымовых газов, в качестве окислительной среды используют кислород, смешиваемый перед подачей в топку с рециркулируюшими дымовыми газа ми в соотношении 1:4.
Кроме того, кислород перед смешением нагревают дымовыми газами.
Способ осуществляется следующим образом.
В топку подают топливо, предварительно смешанные кислород, нагретый дымовыми газами, и рециркулирующие дымовые газы в соотношении 1:4.
На чертеже изображена схема котельной установки, реализующей способ.
Котельная установка содержит горелочное устройство 1, топку 2, жалюзийный золоуловитель 3, вентилятор 4, камеру 5 смешения, теплообменник 6, устройство 7 для очистки дымовых газов, дымовую трубу 8, систему
9 топливоприготовления.
Топливо, воспламененное в горелочном устройстве 1, сжигается в топке 2.
Дымовые газы, образующиеся при сжигании топлива в топке 2, направляют в жалюзиинын золоуловитель 3, в котором происходит разделение потока дымовых газов
912996
1 Г
Составитель Я, 11отем;, ин
Гехред М.Иаць
Кс рректор В. Бутяг, Редактор Л. Алексеенко г -;,цписное
Тираж 451
ВНИИПИ Государственного комитета СССР по делам изобретений н открытий
113035, Москва, Ж вЂ” 35, Раушская наб., p. 4/5
Заказ 1386/47
Филиал. ПИП "Патент"., г. Ужгород.„ул. Проектная, 4
3 в соотношении 1:4, причем большая часть потока направляется вентилятором 4 на рециркуляцию в камеру 5 смешения, а меньшая через теплообменник 6, в котором нагревается поступающий в камеру 5 смешения кислород, и устройство 7 для очистки дымовых газов — в дымовую трубу 8. При разделении потока дымовых газов в жалюэийном золоуловителе 3 большая часть золы уходит с потоком дымовых газов, поступающим в устройство 7 для очистки дымовых газов.
Окислительная среда из камеры 5 смешения поступает в систему 9 топливопригоговления и горелочное устройство 1.
Применение предлагаемого способа позволяет повысить эффективность оп стки уходящих дымовых газов путем уменьшения их, объема и повышения концентрации загрязнений, утилизации тепла и уменьшетшя содержание окислов азота в продуктах сгорания эа счет . уменьшения азота, подаваемого в топку.
Формула изобретс.::,; —;
1. Способ сжигания топя-.ча r ë;--: в топку топлива, окислительной с-::е"-ы -:. циркулирующих дымовых газов,. о - л ц ч а ю шийся тем, что, с целью повь:шеши эффективности очистки ухо ших дымовых газов путем уменьшения нх объема., повышения концентрации загрязнения =- соста ве дымовых газов, утилизации телль и уменьшения содержаши окислов азота в продуктах сгорания, в качестве окислите =ной среды используют кислород. смешнваемый перед подачей в To!IK) с рециркулир1 ющими дымовыми газами в отношении 1:4.
2. Способ по и. 1, отличаю
m, и и с я тем, что кислород перел "ме пением нагревают дымовыми газами.
Источники информации, принятые во внимание при экспертизе
1. Стырикович М. А., Катковская К. Я,, Серов Е, П. Котельные агрегаты. М.— Л, ГЗИ, 1959, с. 364-365 (прототип).
