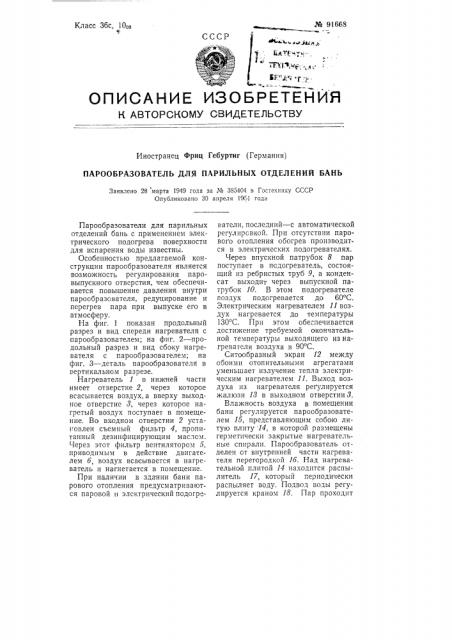

Класс 36с, 10оа № 91668

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Иностранец Фриц Гебуртиг (Германия) ПАРООБРАЗОВАТЕЛЬ ДЛЯ ПАРИЛЬНЫХ ОТДЕЛЕНИЙ БАНЬ

Заявлено 28 марта 1949 года за Ма 385404 в Гостехнику СССР

Опубликовано 30 апреля 19:-1 года

Парообразователи для парильных отделений бань с .применением электрического подогрева поверхности для испарения воды известны.

Особенностью предлагаемой конструкции парообразователя является возможность регулирования паровыпускного отверстия, чем обеспечивается повышение давления внутри парообразователя, редуцирование и перегрев пара при выпуске его в атмосферу.

На фиг. 1 показан продольный разрез и вид спереди нагревателя с пароооразователем; на фиг. 2 †продольный разрез и вид сбоку нагревателя с парообразователем; на фиг. 3 — деталь парообразователя в вертикальном разрезе.

Нагреватель 1 в нижней части имеет отверстие 2, через которое всасывается воздух, а вверху выходное отверстие 8, через которое нагретый воздух поступает в помещение. Во входном отверстии 2 установлен съемный фильтр 4, пропитанный дезинфицирующим маслом.

Через этот фильтр вентилятором 5, приводимым в действие двигателем 6, воздух всасывается в нагреватель и нагнетается в помещение.

При наличии в здании бани парового отопления предусматриваются паровой и электрический подогреватели, последний — с автоматической регулировкой. При отсутствии парового отопления обогрев производится в электрических подогревателях.

Через впускной патрубок 8 пар поступает в подогреватель, состоящий из ребристых труб 9, а конденсат выходит через выпускной патрубок 10. В этом подогревателе воздух подогревается до 60 С.

Электрическим нагревателем 11 воздух нагревается до температуры

130 С. При этом обеспечивается достижение требуемой окончательной температуры выходящего из нагревателя воздуха .в 90 С.

Ситообразный экран 12 между оооими отопительными агрегатами уменьшает излучение тепла электрическим нагревателем 11. Выход воздуха из нагревателя регулируется жалюзи 18 в выходном отверстии 8.

Влажность воздуха в помещении бани регулируется парообразователем 15, представляющим собою литую плиту 14, в которой размещены герметически закрытые нагревательные спирали, Парообразователь отделен от внутренней части нагревателя перегородкой 16. Над нагревательной плитой 14 находится распылитель 17, который периодически распыляет воду. Подвод воды регулируется краном 18. Пар проходит

¹ 91бб8 через отверстие в крышке печи 19 в парильное помещение бани.

Чтобы неиспарившиеся капли воды не попали в парильное помещение, над нагревательной плитой предусмотрены трубка Вентури 20 и отражатель 21, от которого неиспарившиеся капли воды отражаются и попадают на плиту для испарения. Отражатель 21 при помощи нарезной втулки 22 навинчен на подводящий воду трубопровод 28. При помощи этой втулки и установочного винта 24 с отверстиями 25 для ключа отражатель можно перемещать в осевом направлении, изменяя сечение отверстия 2б для выхода пара.

Для очищения и ароматизации воздуха предусматривается озонатор 27, наполняемый эфирными маслами. Капли масла, попадая в чашу

28, находящуюся в нагревателе под перекрытием, испаряются и увлекаются вместе с горячим воздухом через жалюзи в помещение бани.

Предмет изобретения

Парообразователь для парильных отделений бань, состоящий из камеры с обогреваемой, например, электричеством, внутренней поверхностью, водовпускной трубки и паровыпускного отверстия, о т л и ч а юшийся тем, что паровыпускное отверстие, с целью возможности различного редуцирования и перегрева пара, снабжено регулятором, меняющим площадь выпускного отверстия.
