Реферат



Класс 47g, 4:

36с, 11ж

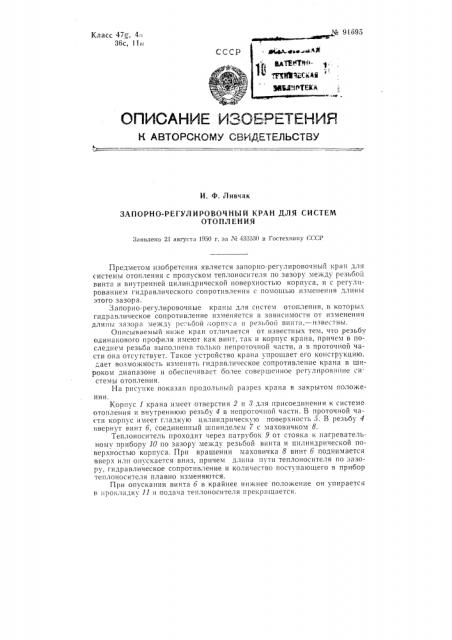

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. Ф. Ливчак

ЗАПОРНО-РЕГУЛИРОВОЧНЫЙ КРАН ДЛЯ СИСТЕМ

ОТО ПЛ EH ИЯ

Звявлено 21 аш ств 1950 г. ва ¹ 433330 в Гостехнину (.CCP

Предметом изобретения является запорно-регулировочный кран для системы отопления с пропуском теплоносителя по зазору между резьбой винта и внутренней цилиндрической поверхностью корпуса, и с регулированием гидравлического сопротивления с помошью изменения длины этого зазора.

Запорно-регулировочные краны для систем отопления, в которы. ; гидравлическое сопротивление изменяется в зависимости от изменения длины зазора между ре."ьбой корпуса и резьбой винта,— известны.

Описываемый ниже кран отличается от известных тем, что резьбу одинакового профиля имеют как винт, тяк и корпус крана, причем в последнем резьба выполнена только непроточной части, а в проточной части она отсутствует. Такое устройство крана упрощает его конструкцию, z,àåò возможность изменять гидравлическое сопротивление крана в широком диапазоне и обеспечивает более совершенное регулирование системы отопления.

На рисунке показан продольный разрез крана в закрытом положении.

Корпус 1 крана имеет отверстия 2 и 8 для присоединения к системе отопления и внутреннюю резьбу 4 в непроточной части. В проточной части корпус имеет гладкую цилиндрическую поверхность 5. В резьбу 4 ввернут винт б, соединенный шпинделем 7 с маховичком 8.

Теплоноситель проходит через патрубок 9 от стояка к нагревательному прибору 10 по зазору между резьбой винта и цилиндрической поверхностью корпуса. При вращении маховичка 8 винт 6 поднимается вверх или опускается вниз, причем дспша пути теплоносителя по зазору, гидравлическое сопротивление и количество поступаюшего B прибор теплоносителя плавно изменяются.

При опускании винта б в крайнее нижнее положение он упирается в прокладку 11 и подача теплоносителя прекрягцяется.

„! в 01 {- -),ä

4% р е 11 е т !11 з о б р е т е н и я

33!:0000-p(à ëÉI)ÎÂO÷! ы!!: к!Ф :.!:.,;1ëя снстет! 0TQIIëÈ !0!ÿ с п )он скОъг тепло!гос !!ег!я по з !зару"Ж:кф; езьбо!! винта и внутренне!! цнг!нндри !еско!! поверхностью корпус, о T.л и ч а ю гц и г! с я тем, ч!o корпус крана и i*»r имеют резьбу од!!пакового !!ро(1!!!г!я, и!)!и!ем в корпусе

° "е !!езьоа выполнена только в ясира !о и!о!! !асти. о

Комитет по делам изобретений и открытий при Совете Мин !стров СССР

Ре;!ак;зр Л. Г. Голаидекий

Информационно-издательский отдел. Подп. к печ, 21Д 1-1959 г

Объем 0,17 и. л. Заказ 3020. Тираж 360. Цена 25 коп.

Гор. Алатырь, типография М Л1инистерства культуры Чувашской АССР.
