Реферат

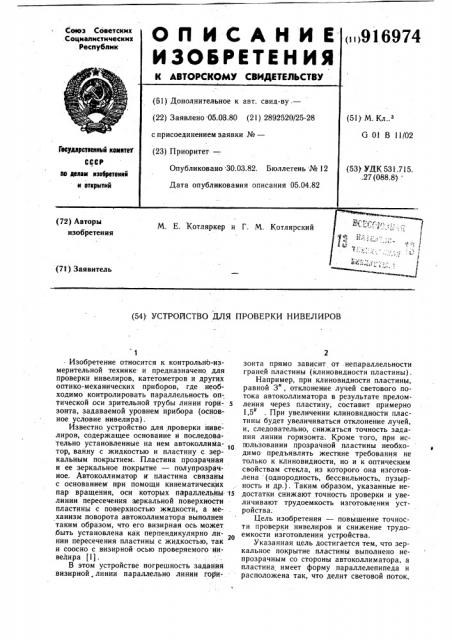

Оп ИСАНИЕ >916974

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву .— (22) Заявлено 05.03.80 (21) 2892520/25-28 (51) М.К .. с присоединением заявки №вЂ”

G 01 В 11/02 (23) Приоритет—

Гасударственный кюмнтеу

СССР (53) УДК 531.715. .27 (088.8 )

Опубликовано 30.03.82. Бюллетень № 12

Дата опубликования описания 05.04.82 о делам нэебретеннй и еткрмтий

М. Е. Котляркер и Г. М. Котлярский (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРОВЕРКИ НИВЕЛИРОВ

- Изобретение относится к контрольно-измерительной технике и предназначено для проверки нивелиров, катетометров и других оптико-механических приборов, где необходимо контролировать параллельность оптической оси зрительной трубы линии гори- s зонта, задаваемой уровнем прибора (основное условие нивелира).

Известно устройство для,проверки нивелиров, содержащее основание и последовательно установленные на нем автоколлиматор, ванну с жидкостью и пластину с зеркальным покрытием. Пластина прозрачная и ее зеркальное покрытие — полупрозрачное. Автоколлиматор и пластина связаны с основанием при помощи кинематических пар вращения, оси которых параллельны 1s линии пересечения зеркальной поверхности пластины с поверхностью жидкости, а механизм поворота автоколлиматора выполнен таким образом, что его визирная ось может .быть установлена как перпендикулярно линии пересечения пластины с жидкостью, так и соосно с визирной осью проверяемого нивелира (1).

В этом устройстве погрешность задания визирной. линии параллельно линии гори-. зонта прямо зависит от непараллельности граней пластины (клиновидности пластины).

Например, при клиновидности пластины, равной 3", отклонение лучей светового потока автоколлиматора в результате преломления через пластину, составит примерно

I 5" . При увеличении клиновидности пластины будет увеличиваться отклонение лучей, и, следовательно, снижаться точность задания линии горизонта. Кроме того, при испэльзовании прозрачной пластины необходимо предъявлять жесткие требования не только к клиновидности, но и к оптическим свойствам стекла, из которого она изготов.лена (однородность, бессвильность, пузырность и др.). Таким образом, указанные недостатки снижают точность проверки и увеличивают трудоемкость изготовления устройства.

Цель изобретения — повышение точности проверки нивелиров и снижение трудоемкости изготовления устройства.

Указанная цель достигается тем, что зеркальное покрытие пластины выполнено непрозрачным со стороны автоколлиматора, а пластина имеет форму параллелепипеда и расположена так, что делит световой поток, 916974

$ 0

Формула изобретения

$0

$$ выходящий из автоколлиматора при горизонтальйом положении его визирной оси, на две равные части.

На чертеже изображена принципиальная схема устройства для проверки нивелиров.

Устройство содержит основание 1 с жестко закрепленным кронштейном 2, к которому на плоской пружине 3 подвешена пластина 4 с отражающим непрозрачным зеркальным покрытием на поверхности, обращенной к автоколлиматору 5. Пластина 4 имеет форму параллелепипеда, перекрывает половину поля зрения автоколлиматора.5 и может поворачиваться в вертикальной глоскости с помощью винта 6. Под пластиной расположена ванна 7, заполненная жидкостью 8 с высокой отражающей способностью. Автоколлиматор 5 установлен на оси кронштейна 9 так, что он может поворачиваться в вертикальной плоскости на угол 40 по отношению к горизонту. С противоположной стороны кронштейна 2, имеющего отверстие, на треноге 10 устанавливается поверяемый нивелир 11. Для настройки устройства необходимо произвести следующие .операции.

Поверхность пластины 4 с зеркальным покрытием установить вертикально, т. е. под углом 90 к поверхности жидкости 8, Для этого автоколлиматор 5 поворачивают вокруг оси кронштейна 9 и фиксируют в таком положении, что его визирная ось направлена иа ребро уголкового отражателя, образованного поверхностью жидкости 8 и отражающей зеркальной повепхностью пластины 4.

В общем случае, когда отражающая поверхность пластины 4 не перпендикулярна к поверхности жидкости, в окуляре автоколлиматора 5 видны два изображения сетки.

Вращением винта 6 добиваются такого положения отражающей поверхности пластины 4, когда два изображения сетки сливаются в одно.

В этом случае с погрешностью совмещения изображений сетки угол между зеркальной поверхностью пластины 4 и поверхностью жидкости 8 составляет 90 . Следовательно, пластина 4 перпендикулярна к плоскости горизонта.

Второй этап настройки устройства сводится к заданию визирной линии, параллельной линии горизонта. Автоколлиматор 5 разворачивают в горизонтальное положение, как это показано на чертеже, и юстируют по отношению к пластине 4 так, чтобы его визирная ось была перпендикулярна к ее отражающей поверхности.

В этом случае отраженный блик сетки в виде креста автоколлиматора 5 должен находиться в бифилярном перекрестии сетки.

Тогда визирная ось автоколлиматора парал30

3$

4S лельна линии горизонта. На этом настройка устройства заканчивается.

Устройство для проверки нивелиров работает следующим образом.

Нивелир 11, установленный так, как показано на чертеже, наводят на изображение коллимационной сетки (информацию о сетке несет часть светового потока, не перекрытая поверхностью пластины) так, чтобы издбражение светящегося креста сетки совпало с перекрестием нивелира 11. В этом случае визирная ось нивелира находится в горизонтальном положении. При этом пузырек уровня нивелира находится в среднем положении, свидетельствуя о параллельности визирной оси нивелира линии горизонта, задаваемой его уровнем.

Размеры, форма и положение пластины таковы (в данном случае — в виде параллелепипеда, могут быть и другие варианты), что она делит световой поток, выходящий из автоколлиматора при горизонтальном положении его визирной оси, на две примерно равные части. Одна часть светового потока отражается от пластины и возвращается в объектив автоколлиматора, другая, проходя за пределами отражающей поверхности пластины, наблюдается проверяемым нивелиром.

Таким образом предлагаемое устройство позволяет исключить прохождение лучей через пластину и, как следствие, исключается погрешность предлагаемого устройства, обусловленная клиновидностью пластины.

Снижается также и грудоемкость изготовления пластины, так как в данном случае нет необходимости предъявлять какие-либо требования к клиновидности пластины и к оптическим свойствам ее материала. Материал пластины может быть вообще непрозрачным. Кроме. того, использование отражающего зеркального непрозрачного покрытия улучшает качество изображения коллимационной сетки, что повышает точность их совмещения при установке пластины в вертикальное положение и точность наведения перекрестия нивелира при установке автоколлиматора перпендикулярно пластине.

Устройство для проверки нивелиров, содержащее основание и последовательно установленные на нем автоколлиматор, ванну с жидкостью и пластину с зеркальным покрытием, отличающееся тем, что, с целью повышения точности проверки и снижения трудоемкости изготовления устройства, зеркальное покрытие пластины выполнено непрозрачным со стороны автоколлиматора, а

916974

Составитель Л. Лобзова

Редактор Ю. Середа Техред А. Бойкас Корректор Е. Рошко

Заказ 1867 58 Тираж 614 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )К вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 пластина имеет форму параллелепипеда и расположена так, что делит световой поток, выходящий из автоколл им атора при горизонтальном положении его визирной оси, на две равные части.

Источники информации, принятые во внимание при экспертизе

i. Авторское свидетельство СССР № 577402, кл. G 01 С 5/04, 1977 (прототип).
