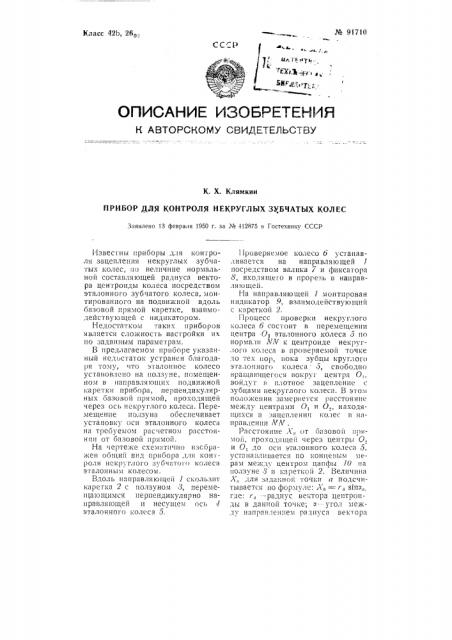

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

К. Х. Клямкин

ЛРИБОР ДЛЯ КОНТРОЛЯ НЕКРУГЛЫХ ЗУБЧАТЫХ КОЛЕС

Заявлено 13 февраля 1950 г. за № 412875 в Гостехнику СССР

Известны приборы для контроля зацепления некруглых зубчатых колес, ио величине нормальной составляющей радиуса вектора центроиды колеса посредством эталонного зубчатого колеса,монтированного на подвижной вдоль базовой прямой каретке, взаимодействующей с индикатором.

Недостатком таких приборов является сложность настройки их ио заданным параметрам.

В предлагаемом приборе указанный недостаток устранен благодаря тому, что эталонное колесо установ1ено на нолзуне, помещенном в ияправля1оших подвижной каретки прибора, перпендикулярных базовой прямой, проходящей через ось некруглого колеся. Перемещение ползу на обеспечивает установку оси эталонного колес» ня требуемом расчетном расстоянии от базовой прямой.

На чертеже схем»ти 1но изсбражен оби!ий вид приоора для контроля некруглого зубчатого колеса эталонным колесом.

Вдоль направляющей 1 скользит каретка 2 с ползуном 3, перемещающимся перпендикулярно направляющей и несущем ось 4 эталонного колеса 5, Проверяемое колесо 6 устанавливается на направляющей I посредством валика 7 и фикcaTopa

8, входяще!о в прорезь в наиряв, !5! !о Щей.

На направляющей 1 монтирован индикатор 9, взяимодействук1щнй с кареткой 2.

Процесс проверки некруглого колеся 6 состоит в перемещении центра О, эталонного колеса 5 по нормали _#_iV к центроиде некруглого колеся в проверяемой точке

;lo тех иор, пока зубцы круглого эталонного колеса з, свободно нр щающегося вокруг центра О,, войдут в плотное зацепление с зубцами некруглого колеся. В этом положении замеряется расстояние между центрами О, и Ов, находя!

ЦИХСЯ В ЗЯЦСП.(ЕНИИ КОЛЕС В НЯправлении 11гЛг .

РЯССтО5!НИЕ Ла OT 0»30BOIr 11Р51мой, проходящей через центры Ое и О, до оси эталонного колеса 5, устанавлиьается по концевым мерам между центром цяпйы 10 lla ползуне 3 и кареткой 2. Величина

Ла ДЛЯ З1!Дllllllor; ОЧКИ и ПОДСЧИтывается ио формуле: Ха = I з!п2, где: r, --радиус вектора цеитроиды в данной точке; а-- угол между направлением ряяиуся век1ора и нормали NN к центроиде колеса в данной точке.

Если некруглое колесо нарезано правильно, то центр О, должен отстоять от ocI". О, по нормали NN на расстоянии l, которое подсчитывается по формуле l уа cos à + Гд где г — радиус центроиды эталойного круглого колеса.

Установка величины l производится по концевым мерам между поверхностью 11 направляющей 1 и поверхностью 12 каретки 2. Размер блока концевых мер определяется как разнос гь l — b.

Показания индикатора 9 после настройки прибора на нуль по концевым мерам дают отклонения нормальной составляющей радиуса вектора r в данной точке.

Предмет изобретения

Прибор для контроля некруглых зубчатых колес, по величине нормальной составляющей радиуса вектора посредством эталонного зубчатого колеса, помещенного на подвижной в направлении базовой прямой каретке, взаимодействующей с индикатором, о т л и ч а юшийся тем, что, с целью установки оси эталонного колеса на требуемом расчетном расстоянии от базовой прямой по нсрмали к ней, эталонное колесо установлено на ползуне, помещенном в направляющих подвижной каретки прибора, перпендикулярных базовой прямой.
