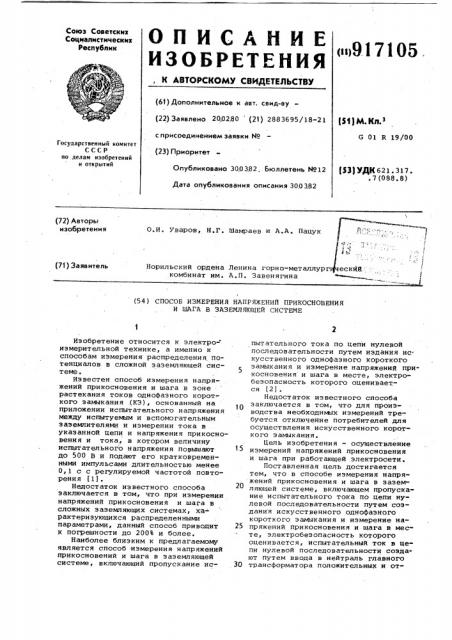

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (ii) 91 7105 (61) Дополнительное к авт, свид-ву (22) Заявлено 200280 (21) 2883695/18-21 с присоединением заявки ¹ (23) Приоритет

Опубликовано 300382. Бюллетень ¹12

У М g> з

G 01 R 19/00

Государственный комитет

СССР по делам изобретений и открытий (33) УДК 621 ° 317. 7 (088 ° 8) Дата опубликования описания 300382 (72) Авторы изобретения

О.И. Уваров, Н.Г. Шамраев и A.A. Пацук (71) Заявитель

Норильский ордена Ленина горно-металлург комбинат им. A.Ï. Завенягина

I (54) СПОСОБ ИЗМЕРЕНИЯ НАПРЯЖЕНИЙ ПРИКОСНОВЕНИЯ

И ШАГА В ЗАЗЕМЛЯЮЩЕЙ СИСТЕМЕ

20

Изобретение относится к электроиэмерительной технике, а именно к способам измерения распределения потенциалов в сложной заземляющей системе.

Известен способ измерения напряжений прикосновения и шага в зоне растекания токов однофаэного корот-. кого замыкания (K3), основанный на приложении испытательного напряжения между испытуемым и вспомогательным заземлителями и измерении тока в указанной цепи и напряжения прикосновения и тока, в котором величину испытательного напряжения позышают до 500 В и подают его кратковременными импульсами длительностью менее

0,1 с с регулируемой частотой повторения (1).

Недостаток известного способа заключается в том, что при измерении напряжений прикосновения и шага в сложных заземляющих системах, ха- рактеризующихся распределенными параметрами, данный способ приводит к погрешности до 200% и более °

Наиболее близким к предлагаемому является способ .измерения напряжений прикосновений и шага в заземляющей системе, включающий пропускание испытательного тока по цепи нулевой последовательности путем издания ис кусственного однофазного короткого замыкания и измерение напряжений прикосновения и шага в месте, электробезопасность которого оценивается (2) .

Недостаток известного способа заключается в том, что для производства необходимых измерений требуется отключение потребителей для осуществления искусственного короткого замыкания. цель изобретения — осуществление измерений напряжений прикосновения и шага при работающей электросети.

Поставленная цель достигается тем, что в способе измерения напряжений прикосновения и шага в заземляющей системе, включающем пропусканне испытательного тока по цепи нулевой последовательности путем создания искусственного однофазного короткого замыкания и измерение напряжений прикосновения и шага в месте, электробезопасность которого оценивается, испытательный ток в цепи нулевой последовательности создают путем ввода в нейтраль главного трансформатора положительных и от917105 рицательных полуволн напряжения с частотой следования 0,5 частоты сети, фильтруют гармонические сос тавляющие испытательного тока с частотой 0,5 и 1 5 частоты сети и раздельно измеряют токи гармонических составляющих и напряжений прикосновения и шага, ими создаваемах, а затем производят пересчет измеренных величин к основной частоте сети и действительному току однофаэного корот ко го з аркани я .

На фиг.1 изображено устройство, реализующее предлагаемый способ; на фиг.2 — график импульсов испытательного напряжения и гармонических составляющих тока.

Устройство содержит источник 1 испытательного напряжения, защитный разрядник 2; измеритель тока 3, изолирующую штангу 4, заземляющий разъединитель 5 нейтрали трансформатора, заземляющую систему 6.

Способ осуществляется следующим образом.

Источник 1 испытательного напряжения, представляющего собой тиристорный цикло-ковертор, управляемый от магнитного делителя частоты

25/50 Гц, включается в разрыв глухозаземленной нейтрали одного из главных трансформаторов испытуемой энергии с помощью изолирующей штанги 4 и заземляющего разъединителя 5. При этом испытательный .ток распределяется по цепям нулевой последовательности подстанции. В местах, электробезопасность которых оценивается, раздельно измеряются гармонические составляющие тока и напряжения с помощью разъемных трансформаторов тока и селектнвного вольтметра с рабочей частотой,25 и 75 Гц. Измеренные величины путем пересчета приводят сначала к величинам долевого участия каждой из гармоник испытательного тока в создании напряжения прикосновения и шага, как вольты на ампер, затем к основной частоте сети, как среднеарифметическое полученных величин, и наконец, к действительному значению тока однофазного КЗ в электросети, который вычисляется как среднеарифметическое значение относительных величин токов гармоник в месте, электробезопасность которого оценивается, к значениям гармонических составляющих тока в нейтрали главного трансформатора, приведенное к расчетному току однофазного короткого замыюания B нейтрали предлагаемого трансформатора.

Введение в испытательную цепь им. пульсов напряжения в виде положительных и отрицательных полуволн с частотой следования. 0,5 частоты сети обеспечивает в кривой испытательного тока наличие первой и третьей гармоники, равных .0,5 и 1,5 частоты сети, которые отсутствуют в токах небаланса и блуждающих токах в заземляющей системе при работающей электросети, что позволяет отстроить измеряете величины от фоновых токов и потенциалов работающей элект- росети.

20

Формула изобретения

Способ измерения напряжений прикосновения и шага в заземляющей системе, включающий пропускание испытательного тока по цепи нулевой последовательности путем создания искусственного однофазного короткого замыкания и измерение напряжений прикосновения и шага в месте, электробезопасность которого оценивается, отличающийся тем что, с целью осуществления измерений при работающей электросети, испытательный ток в цепи нулевой последовательности создают путем ввода в нейтраль главного трансформатора положительных и отрицательных полуволн напряжения с частотой следования

0,5 частоты сети, фильтруют гармони40 ческие составляющие испытательного ,тока с частотой 0,5 и 1,5 частоты сети и разпельно измеряют токи гармонических составляющих и напряжений прикосновения и шага, ими созда45 ваемых, а затем производят пересчет измеренных величин к основной частоте сети и действительному току однофаэного короткого замыкания °

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 455287, кл. G 01 R 19/00, 1972.

2. Временные методические указания по измерениям электрических хаРактеристик заземляющих устРойств.

М., Информэнерго, 1978, с. 13.

Фиг f

Б) 1
