Асинхронный короткозамкнутый электродвигатель
Иллюстрации
Показать всеРеферат

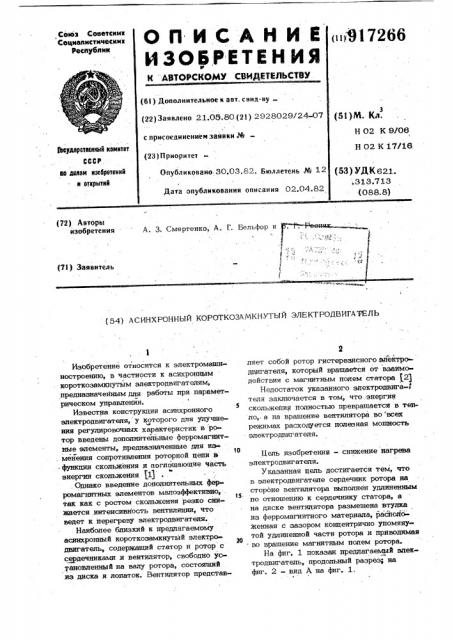

О П И A Н И 1 («i"917266 изоваитиния
CoIo3 Советсник
Сециапистичесиии
Ресттублии
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополнительное к авт. синд-ву (22) Заявлено 21.05.80 (21) 2928029/24-07 (д1) Я. Кл.
Н 02 К 9/08
Н 02 К 17/18. с присоединением заявки М
3Ъеударотвеииый комитет
СССР ао делан изобретений и открытий (23) Приоритет
Опубликовано 30.03.82. Бюллетень _#_((12 (53) УДКВ2.1.
;313.713 (088.8) Дата опубликования описания 02.04.82 (72) Авторы изобретения
A. 3. Смертенко, А, Г. Бельфор и
Г
t (7l ) Заявитель
>». т (54) АСИНХРОННЫЙ КОРОТКОЗАМКНУТЫЙ ЭЛЕКТРОДВИГА РЕЛЬ
Изобретение относится к электромашиностроению, в частности к асихронным . короткозамкнутым электродвигателям, предназначенным для работы при параметрическом управлении.
Известна конструкция асинхронного электродвигателя, у которого для улучшения регулировочных характеристик в ротор введены дополнительные ферромагнитные элементы, предназначенные для из, мейения сопротивления роторной цепи в
- функции скольжения и поглошаюшие часть энергии скольжения 11) .., Однако введение дополнительных ферромагнитных элементов малоэффективно, . так как с ростом сколыкення резко снижается интенсивность вентиляции, что ведет к перегреву электродвигателя.
Наиболее близкий к предлагаемому асинхронный короткозамкнутый электродвигатель, содержаший статор и ротор с сердечниками и вентилятор, свободно установленный на валу ротора, состояший из диска и лопаток. Вентилятор представляет собой ротор гистерезисного электродвигателя, который врашается от взаимодействия с магнитным полем статора (2j
Недостаток указанного электродвига- теля заключается в том, что.энергия скольжения полностью преврашается в тепло,- а на врашение вентилятора во всех режимах расходуется полезная мошность электро двигат еля. т0
Цель изобретения - снижение нагрева электродвигателя.
Указанная цель достигается тем, что в электродвигателе сердечник ротора на стороне вентилятора выполнен удлиненным
15. по отношению к сердечнику статора, а на диске вентилятора размешена втулка из ферромагнитного материала, располо .
Женная с зазором концентрнчно упомянутой удлиненной части ротора и приводимая во врашение магнитным полем ротора.
На фиг. 1 показан предлагаемый электродвигатель, продольный разрез; на фиг. 2 — вид А на фиг. 1.
91726
Внутри статора 1 установлен удлиненный по отношению к активной части статора ротор 2 с короткозамкнутой обмоткой 3. На валу ротора на подшипниках
4 установлен диск 5 вентилятора с лопат- ками 6 и приводной втулкой 7, выполненной из ферромагнитного материала и с зазором 8 охватывающей удлиненную часть ротора. В диске вентилятора выпол- нены отверстия 9. По отношению к рото- 1о ру 2 диск 5 с приводной втулкой 7 является ротором и вращается как ротор асинхронного или гистерезисного электродвигателя от взаимодействия с магнитным полем ротора. Воздух через отверстия 9 попадает между лопатками 6 и отбрасы- . вается к периферии.
Частота вращения магнитного поля ротора в пространстве равна сумме частот вращения ротора и его поля и для дан- ze ного электродвигателя является величиной постоянной. Поэтому частота .вращения вентилятора, а значит, и.интенсивность вентиляции не зависят от частоты вращения ротора. Магнитопровод вентилятора И при повышенном скольжении также поглошает часть энергии скольжения и нагревается, но он интенсивно обдувается потоком воздуха, что обеспечивает его охлаждение. зо
Частота,вращения вентилятора зависит от нагрузки двигателя. При незначительной нагрузке ток в роторной цепи мал, магнитное поле слабое, вращаюший момент вентилятора оказывается недостаточным для его вращения с номинальной частотой, и он вращается с большим скольжением, замедленно, но интенсивное охлаждение в этом случае не требуется. При увеличении нагрузки ток в роторе увепичивается, <О магнитное поле усиливается, и частота вращения вентилятора возрастает. .
Г
Таким образом, в предлагаемом электродвигателе интенсивность вентиляции автоматически регулируется в зависимости от нагрузки, а вентилятор поглощает
Ю энергию скольжения частично на нагрев своего магнитонровода, частично на ох-
I лаждение, причем каличество поглощаемой энергии пропорционально скольжению.
Положительный эффект. изобретения заключается в снижении нагрева электродвигателя при работе с повышенным скольжением и в расширении области, применения электродвигателя.
Формула изобретения
Асинхронный короткозамкнутый электродвигатель, содержащий статор и ротор с сердечниками и вентилятор, свободно установленный на валу ротора, состоящий из диска.и лопаток, о т л и ч а ю щ и йс я тем, что, с целью снижения нагрева, сердечник ротора на стороне вентилятора выполнен удлиненным по отношению к сердечнику статора, а на диске вентилятора размещена втулка из ферромагнитного материала, расположенная с зазором концентрично упомянутой удлиненной части ротора и приводимая во вращение магнитным полем ротора.
Источники информации, принятые во внимание при эксйертизе
l. Авторское свидетельство СССР № 547928, кл. Н 02 К 17/16, 1972.
2. Авторское свидетельство СССР
¹ 1 0865 8, кл. Н 02 К 9/04, 1 954.
817266
