Реферат



УСТАНОВКА ДЛЯ ЭЛЕКТРОЛИТИЧЕСКОГО НАНЕСЕНИЯ ПОКРЫТИЙ НА ПРОВОЛОКУ , содержащая смоточно-намоточные блоки, электролизер биполярного типа с электродами и ванны про .мывки, отличающаяся тем, что, с целью повышения производительности , электролизер снабжен подъемно-опускным . кеханизмом Тй перегородкой из диэлектрика, а ванны промывки выполнены в виде герметичных блоков с полиуретановыми уплотнителями .

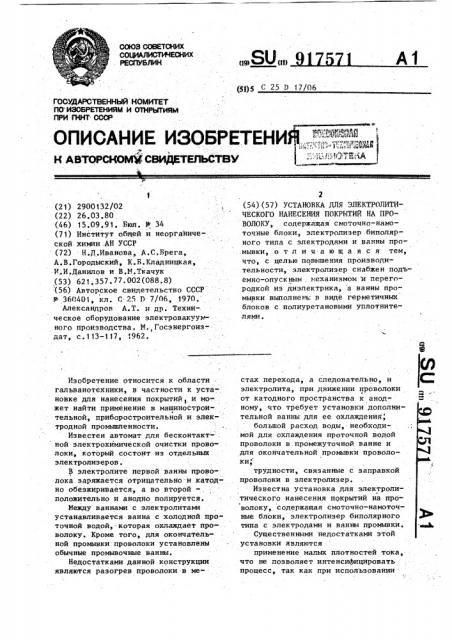

СОЮЗ COBETCHHX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) А1 (51)5 С 25 D 17/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И О ПНРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИ,,.;". ;, .;:".. "" ;,!,", -,, К A STOPt:HOllgjf CENPETEllbCTBV

° Ю

° ° (21) 2900132/02 (22) 26.03.80 (46) 15.09.91. Бюл, )и 34 (71) Институт общей и неорга) ической химии .АН УССР (72) Н.Д.Иванова, A.Ñ.Áðåãà, А.В.Городыский, К.Б.Кладницкая, И.И.Данилов и В.И.Ткачук (53) 621,357,?7.002(088.8) (56) Авторское свидетельство СССР

)и 360401, кл. С 25 D 7/06, 1970.

Александров А,Т. и др. Техни-. ческое оборудование электровакуумного производства. N., Госэнергоиздат, с. 113-117, 1962.

Изобретение относится к области гальванотехники, в частности к установке для нанесения покрытий 1 и мо-. жет найти применение в машиностроительной, приборостроительной и элек- тродной промьппленности.

Известен автомат для бесконтакт-, ной злектрохимической очистки проволоки, который состоит из отдельных. электролизеров.

В электролите первой ванны прово- . лока заряжается отрицательно и катодно обезжиривается, а во второй— положительно и анодно полируется.

Между ваннами с электролитами устанавливается ванна с холодной проточной водой,.которая охлаждает проволоку. Кроме того, для окончательной промывки проволоки установлены обычные промывочные ванны.

Недостатками данной конструкции являются разогрев проволоки в ме2 (54) (57) УСТАНОВКА ДЛЯ ЭЛЕКТРОЛИТИЧЕСКОГО НАНЕСЕНИЯ ПОКРИТИЙ НА ПРОВОЛОКУ, содержащая смоточно-намоточные блоки, электролизер биполярного типа с электродами и ванны про..мывки, .отличающаяся тем, что, с целью повышения производительности, электролизер снабжен подьемно-опускным механизмом и перегородкой из диэлектрика, а ванны промывки выполнень. в ниде герметичных блоков с полиуретановымн уплотнителями. стах перехода, а следовательно, и электролита, при движении проволоки от катодного пространства к анодному, что требует установки дополнительной ванны для ее охлаждения, большой расход воды, необходимой для охлаждения проточной водой проволоки в.промежуточной ванне и для окончательной промывки проволоки, трудности, связанные с заправкой проволоки в элек тролиз е р.

Известна установка для электролитического нанесения покрытий на проволоку, содержащая смоточно-намоточные блоки, электролизер биполярного типа с электродами и ванны промывки.

Существенными недостатками этой установки являются применение малых плотностей тока, что не позволяет интенсифицировать процесс, так как при использовании

917571 больших плотностей тока в местах контакта происходит разогрев проволоки и электролита, что приводит к частым ее обрывам; большой расход воды для промывки, неудобство обслуживания при заправке проволоки; невозможность использования установки для покрытия тонкой проволоки из-за большого ее сопротивления по длине, в частности для. нанесения черных хромовых покрытий, требукщих высоких плотностей тока.

Целью изобретения является повыше- 11 ние производительности. . Ha фиг. представлена схематично установка; на фиг. 2 — установка, в плане; на фиг. 3 — разрез А-А на фиг.1; на фиг.4 - сечение Б-В на фиг.2.

Установка состоит из смоточного блока 1, направляющих роликов 2, электролизера 3 биполярного типа с перегородкой 4, ванн 5 и:6 промывки, щелевой электропечи 7 намоточного блока

8 .с электролриводом 9 и ванной 10.

Электролизер 3 выполнен с приводом 11 подъемно-опускного механизма 12.

Электролизер 3 сварной конструкции из листового винипласта состоит из двух секций, разделенных перегородкой 4 из диэлектрика с щелевыми отверстиями для протяжки проволоки (в данном случае 8-Ручьевая установвка). В: каждой секции расположены полые П-образные электроды 13. Электроды 13 сварной конструкции из листовой меди снаружи футерованы сплавом свинца с оловом. 40

Ванны 5 и 6 выполнены в виде блоков с полиуретановыми уплотнителя., ми 14..

Установка работает следукщим образом.. 45

Проволока со смоточного блока 1 поступает в электролизер 3, В первой секции электролизера 3 электроды 13 соединены с отрицательным полюсом источника питания, во второй— с положительным. Протягиваемая проволока является биполярным электро- дом. В первой секции проволока asляется анодом, во второй — катодом, на нее наносится покрытие.

Полые П-образные электроды 13 служат одновременно и теплообменниками.

После нанесения покрытия проволока поступает на промывку в ванну 5„ где при проходе через полиуретановый уплотнитель 14 отжимается электролит и происходит промывка проволоки . Далее проволока поступает на окончательную промывку в ванну 6,. где промывается горячей водой (.в случае необходимости дистиллированной).

В процессе работы ванны 5 и 7 герметичны. Вода в промывочные ванны подается по принципу противотока.

После промывки проволока поступает на сушку в электропечь 7, а затем на намоточный блок 8.

Конструктивные особенности установки обеспечивают следующие преимуществаа; пригоднбсть для нанесения покрытий на проволоку различных диаметров (а том числе тонкую, например ф

0,5 мм), любых покрытий (никелем, хромом, цинком); электроды могут использоваться как для нагревания, так и для охлаждения, чем решается вопрос о выборе конструктивного материала теплоообменника в случае использования агрессивнык электролитов, например электролитов черного хромирования с фторидными добавками интенсификация процесса за счет применения высоких плотностей тока до 800-1000 А/дм значительное сокращение воды для промывки {в прототипе 3 л на 1 м проволоки, в предлагаемом изобретении 0,6 л на 1 м); установка компактна, удобна в обслуживании.
