Блок оптического считывания информации для оптического ассоциативного запоминающего устройства

Блок оптического считывания информации для оптического ассоциативного запоминающего устройства

Иллюстрации

Показать все

Реферат



БЛОК ОПТИЧЕСКОГО СЧИТЬШАНИЯ ИНФОРМАЦИИ ДНЯ ОПТИЧЕСКОГО АССОЦИАТИВНОГО ЗАПОМИНАЮЩЕГО УСТРОЙСТВА, содержащий матрицу фотоприемников, подключенную к оптическому ассоциативному запоминающему устройству, отличающийся тем, что, с целью повьшения надежности блока, в него введены матрица волоконных световодов , растровая матрица цилиндрических линз, цилиндрические коллективный и проекционный объективы, причем оптический выход оптического ассоциативного запоминающего устрой ства связан с входом матрицы волоконных световодов, выход которой через растровую матрицу цилиндрических линз, .взаимно ортогонально ориентированные цилиндрические коллектиный и проекционньй объективы оптически связан с Матрицей фотоприемников.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„917644 (5Ц4 1 С 11/42

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOIVIV СВИДЕТЕЛЬСТВУ ц4 g

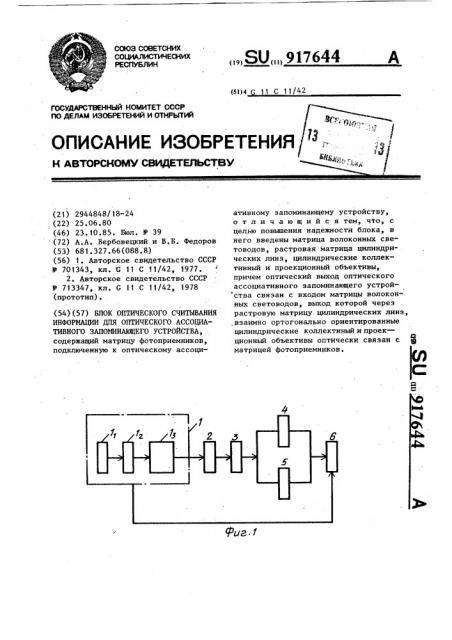

1 tj фиг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

OO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2944848/18-24

;(22) 25.06.80 (46) 23.10.85. Бюл. У 39 (72) А.А. Вербовецкий и В.Б. Федоров (53) 681.327.66(088.8) (56) 1. Авторское свидетельство СССР

У 701343, кл. С 11 С 11/42, 1977.

2. Авторское свидетельство СССР

М 713347, кл. С 11 С 11/42, 1978 (прототип). (54) (57) БЛОК ОПТИЧЕСКОГО СЧИТЫВАНИЯ

ИНФОРМАЦИИ ДЛЯ ОПТИЧЕСКОГО АССОЦИАТИВНОГО ЗАПОМИНАЮЩЕГО УСТРОЙСТВА, содержащий матрицу фотоприемников, подключенную к оптическому ассоциативному запоминающему устройству, отличающийся тем, что, с целью повьппения надежности блока, в него введены матрица волоконных световодов, растровая матрица цилиндрических линз, цилиндрические коллективный и проекционный объективы, причем оптический выход оптического ассоциативного запоминающего устройства связан с входом матрицы волоконных световодов, выход которой через растровую матрицу цилиндрических линз,,взаимно ортогонально ориентированные цилиндрические коллектиный и проек— ционный объективы оптически связан с матрицей фотоприемников.

917644

Изобретение относится к области вычислительной техники и может быть использовано в оптических ассоциативных запоминающих устройствах (ОАЗУ) большой емкости для считы- 5 вания информации.

Известно ОАЗУ 11), в котором считывание информации осуществляется с помощью фотоприемного блока. Недостатком этого устройства является необходимость иметь фотоприемный блок с числом фоточувствительных элементов 10 — 10 . Создание та6 ких фотоприемных блоков является сложной технической проблемой. 15

Наиболее близким техническим решением к изобретению является блок оптического считывания информации для ОАЗУ (.2 ), содержащий матрицу фотоприемников, подключенную к оптичес-2р кому ассоциативному ЗУ. Недостатком этого блока является необходимость иметь матрицу фотоприемников с числом фоточувствительных элементов 10 -10

Ф так как создание таких матриц являет-25 ся сложной технической проблемой и,,они недостаточно надежны в работе.

Цель изобретения — повышение надежности блока.

Эта цель достигается тем,что блок Зр оптического считывания информации для ОАЗУ содержит матрицу волоконных световодов, растровую матрицу цилиндрических линз, цилиндрические .коллективный ипроекционный объективы, 5 причем оптический выход ОАЗУ связан с входом матрицы волоконных световодов, выход которой через растровую матрицу цилиндрических линз, взаимно ортогонально ориентированныецилиндричес- 4р кие коллективный и проекционный оЬъективы оптически связанны с матрицей фотоприемников.

На фиг. 1 приведена структурная схема блока оптического считывания информации для ОАЗУ; на фиг. 2 — оптическая схема блока.

В качестве ОАЗУ 1 могут быть использованы, например, растровые ЗУ со страничной структурой 2), в состав которых входят, например, управляемый транспарант (УТ) 11, носитель информации 1 и блок оптического проецирования 1

Блок оптического считывания инфор-55 мации (БОСИ) для ОАЗУ содержит матрицу волоконных световодов (MBC) 2, растровую матрицу цилиндрических линз 3, цилиндрический коллективный объектив 4, цилиндрический проекционный объектив 5 и матрицу фотоприемников 6.

MBC 2 преобразует, например, любое выходное изображение ОАЗУ 1 в растр параллельных или гомоцентрических ,пучков, оси которых параллельны оптической оси блока, либо осуществляет проецирование любого выходного изображения ОАЗУ 1 на растровую матрицу цилиндрических линз 3.

Растровая матрица цилиндрических линз 3, например, преобразует падающие на нее гомоцентрические пучки в параллельные и осуществляет фокусировку блоков пучков и отдельных пучков во взаимно ортогональных плоскостях. В случае падения на матрицу 3 параллельных пучков, она может состоять из двух ортогонально ориен. тированных линзовых растров 31 и 3> (фиг. 2).

Цилиндрический коллективный объектив 4 направляет и проецирует любой блок пучков, поступающий с матрицы цилиндрических линз 3 на матрицу фотоприемников 6.

Цилиндрический проекционный объектив 5 проецирует иэображение растра

I световых точек, созданных матрицей

3 при фокусировке отдельных световых пучков блока на матрицу фотоприемников 6. Объектив 5 может со-. стоять, например, из цилиндрического объектива 5 и двух цилиндри1 ческих бъективов 5 и 5 имеющих

2. 3 общую главную плоскость, находящуюся в задней фокальной плоскости объектива 5„ .

Матрица фотоприемников 6 осуществляет считывание спроецированного на нее иэображения.

В режиме считывания информации

БОСИ работает следующим образом.

При считывании информации ОАЗУ 1 работает в режиме адресного считывания блока слов (слова) страницы информации. При этом в ОАЗУ, 1 освещаются, например, только те ячейки

УТ 1„, которые соответствуют считываемому блоку слов (слову). Эти ячейки УТ 1 . переводятся в режим пропус1 каыия, остальные ячейки маскируются.

Изображение немаскированных ячеек

УТ 1„ проецируется на выбранный микрокадр носителя информации 11 . Производится оптическое считывание вы17644 г 5

Составитель А, Вербовецкий

Техред Ж.Кастелевич Корректор T. Колб

Редактор Л. Утехина

Заказ 7025/2 Тираж 583 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 з 9 бранного блока слов (слова) с носителя информации 1> и проецирование

его с помощью блока 1 на вход

MBC-2. ИВС-2 преобразует падающие на него пучки в параллельные или гомоцентрические, оси которых параллельны оптической оси блока.

Предположим, что блок слон состоит из двух строк. Тогда БОСИ может состоять и работать, например, следующим образом (на фиг. 2, и 6 —ортогональные проекции).

Входное изображение блока слов поступает на цилиндрический линзовый растр 3, который с помощью

1 У цилиндрического коллективного объектива 4 проецирует его в виде двух строк на матрицу фотоприемников 6 (фиг. 2,а).

В ортогональной плоскости цилиндрический линзовый растр 3 и цилин4 дрический проекционный объектив 5 (объективы 5„ -5 ) осуществляют проецирование каждого двоичного знака .в изображении блока слов на свой фотоприемник матрицы фотоприемкиков 6 (фиг. 2,б).

По команде ОАЗУ 1 матрица фотоприемников 6 считывает спроецированное на него изображение.

1Î, Таким образом, УТ 1„ высвечивает с микрокадра либо последовательно, либо в определенном порядке, либо только отдельные блоки слов (слова), которые затем считываются БОСИ.

В виду того, что любой блок слов (слово) проецируется на одну и ту же матрицу фотоприемников, число фоточувствительных элементов в ней и их чувствительность могут быть в 5-100 раз меньше, чем в известных схемах считывания.
