Реферат



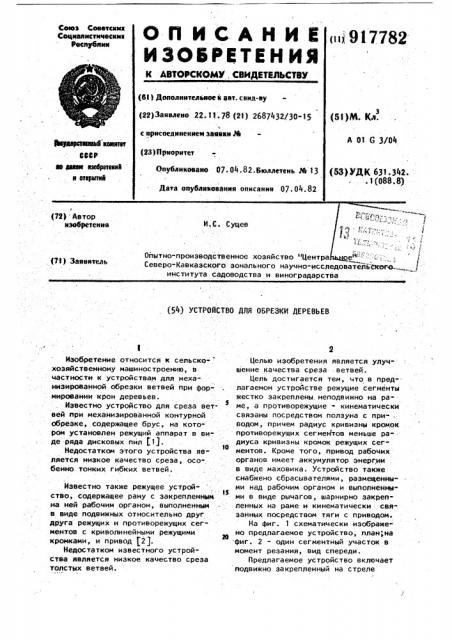

1 (1!

) . t, 1

I J с еверо-Кавказского зонального научно-исследовательского-. » института садоводства и виноградарства (54) УСТРОЙСТВО ДЛЯ ОБРЕЗКИ ДЕРЕВЬЕВ!

Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для механизированной обрезки ветвей при формировании крон деревьев.

Известно устройство для среза ветвей при механизированной контурной обрезке, содержащее брус, на котором установлен режущий аппарат в виде ряда дисковых пил (1).

Недостатком этого устройства является низкое качество среза, особенно тонких гибких ветвей.

Известно также режущее устройство, содержащее раму с закрепленным

И на ней рабочим органом, выполненным в виде подвижных относительно друг друга режущих и противорежущих сегментов с криволинейными режущими кромками, и привод (2).

Недостатком известного устройства является низкое качество среза толстых ветвей.

Целью изобретения является улучшение качества среза .ветвей.

Цель достигается тем, что в предлагаемом устройстве режущие сегменты жестко закреплены неподвижно на раме, а противорежущие - кинематически связаны посредством ползуна с при- . водом, причем радиус кривизны кромок противорежущих сегментов меньше радиуса кривизны кромок режущих сегментов. Кроме того, привод рабочих органов имеет аккумулятор энергии в виде маховика. Устройство также снабжено сбрасывателями, размещенны" ми над рабочим органом и выполненными в виде рычагов, шарнирно закрепленных на раме и кинематически связанных посредством тяги с приводом.

На фиг. 1 схематически изображе" но предлагаемое устройство, план,на фиг. 2 — один сегментный участок s момент резания, вид спереди.

Предлагаемое устройство включает подвижно закрепленный на стреле

3 9177 брус 1, к которому прикреплены ножи 2 с делителями 3. Ползун 4,несущий противорежущие пластины (захваты) 5, соединен посредством шатуна 6 с кривошипом (коленчатым валом) 7. Радиус кривизны кромок противорежущих захватов 5 больше радиуса кривизны режущих кромок 2. На кривошипе 7 посредством предохранительного звена закреплен маховик 8. 1в

С тыльной стороны бруса 1 (где нет ножей) размещен сбрасыватель ветвей,, состоящий из тяги 9, связанной с кривошипом 7, и подпружиненных рычагов 10. Кривошип 7 связан передачей 11 с гидромотором 12. Фиксация противорежущих захватов 5 в плоскости резания осуществляется с помощью направляющих желобков 13,закрепленных на промежуточных делителях 3.

От гидромотора 12 вращение передается кривошипу 7, от которого полэуну 4 режущего аппарата и тяге 9 сбра:сывателя сообщается колебательное движение. При поступательном движении тракторного агрегата, на котором установлен брус 1, ветви подводятся делителем 3 к режущей паре, состоящей из стационарных ножей 2 и подвиж- >© ных противорежущих пластин (захватов) 5. Ветвь подается в вогнутость захвата. 5, движением ползуна 4 подводится к ножу 2 и срезается (см. фиг. 2). На верхнюю часть ветви дей35 ствует палец 10 веткосбрасывателя, кот ;рый отгибает ветку, облегчая срез и повышая его качество, отводит и сбрасывает срезанную ветку, предотвращая ее зависание на брусе 1.

Качество среза при этом повышается эа счет того, что при отклонении ветви сбрасывателем исключается защемление веток в процессе резания. Во избежание поломок плечи сбрасывателя

45 содержат упругие звенья, отрегулированные на заданную величину.

В такой же последовательности происходит срезание ветвей, находящихся по другую сторону захватов 5, смеж82 4 ными кромками ножей 2 при возвратном движении ползуна 4.

При срезании тонких ветвей маховик 8 накапливает энергию, которая затем расходуется на срезание толстых ветвей.

При срезе вершины или боковых сторон кроны изменяется с помощью стрелы (не показана) наклон бруса и его вылет.

Использование предлагаемого уст.ройства- обеспечит улучшение качества среза ветвей.

Формула изобретения

1. Устройство для обрезки деревьев, включающее раму с закрепленным на ней рабочим органом, выполненным в виде подвижных относительно друг друга режущих и противорежущих сегментов с криволинейными режущими кромками, и привод, о т л и ч а ющ е е с я тем, что, с целью улучшения качества среза ветвей, режущие сегменты жестко закреплены на раме,а противорежущие - кинематически связаны посредством ползуна с приводом, причем радиус кривизны кромок противорежущих сегментов меньше радиуса кривизны кромок режущих сегментов.

2. Устройство по п.l, о т л ич а ю щ е е .с я тем, что привод рабочих органов имеет аккумулятор энергии в виде маховика.

3. Устройство по и. 1, о т л ич а ю щ е е с я..тем, что оно снабжено сбрасывателями, размещенными над рабочим органом и выполненными в виде рычагов шарнирно закрепленных на раме и кинематически связанных посредством тяги с приводом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 244782, кл. А Ol С 3/04, 1969.

2, Авторское свидетельство СССР

11 301121,кл. А 01 D 45/12, 1967 (прототип).

917782
