Реферат

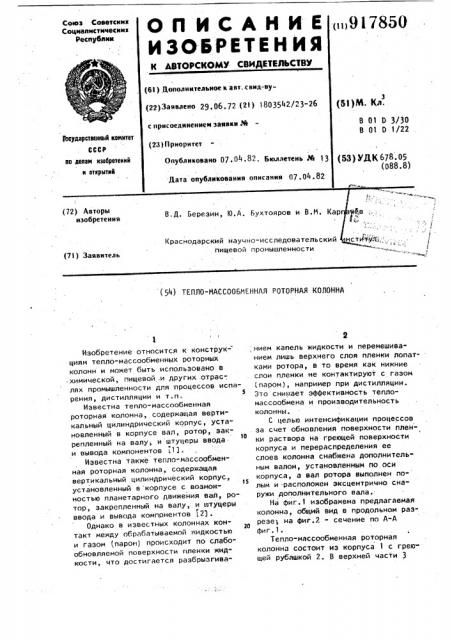

Союз Советских

Соцналисткчесиих

Республик

ОП ИСАНИЕ

И ЗО6РЕТ Е Н И Я

К АВТОРСКРМУ СВИДЕТЕЛЬСТВУ (>ii9 l?850 (61) дополнительное к авт..с вид-ву(22)Завалено 29.06.72 (21) 1803542/23-26 (51)В. Кл.

8 01 0 3/30

8 01 0 1/22

Вкудеротееииый комитет

СССР

llo делам изобретений к отхрытик (23) Приоритет (53) УДК 678. 05 (088.8) Опубликовано 07.04.82. Бюллетень М 13

Лата опубликования описания 07, 04. 82 (71) Заявитель пищевой промышле (54) ТЕПЛО-МАССООВМЕННАЯ РОТОРНАЯ КОЛОННА с присоединением заявки М

Изобретение относится к конструк= циям тепло-массообменных роторных колонн и может быть использовано в химической, пищевой .и других отрас-, лях промышленности для процессов испарения, дистилляции и т.п, 5

Известна тепло-массообменная роторная колонна, содержащая вертикальный цилиндрический корпус, установленный в корпусе вал, ротор, закрепленный на валу; и штуцеры ввода и вывода компонентов <13.

Известна также тепло-массообменная роторная колонна, содержащая вертикальный цилиндрический корпус, 15 установленный в корпусе с возможностью планетарного движения вал, ротор, закрепленный на валу, и штуцеры ввода и вывода компрнентов (23 .

Однако в известных колоннах кон2О такт между обрабатываемой жидкостью и газом (паром) происходит по слабообновляемой поверхности пленки жидкости, что достигается разбрызгива,нием капель жидкости и перемешиванием лишь верхнего слоя пленки лопатками ротора, в то время как нижние слои пленки не контактируют с газом (паром), например при дистилляции.

Это снииает эффективность тепломассообмена и производительность колонны.

С целью интенсификации процессов за счет обновления поверхности пленки раствора на греющей поверхности корпуса и перераспределения ее слоев колонна снабжена дополнительным валом, установленным по оси корпуса, а вал ротора выполнен полым и -расположен эксцентрично сна" ружи дополнительного вала.

На фиг.1 изображена предлагаемая колонна, общий вид в продольном разрезе; на фиг.2 - сечение по А-А фиг ° 1.

Тепло-массообменная роторная колонна состоит из корпуса I с греющей рубашкой 2. В верхней части 3 формула изобретения

3 91785 колонны имеется сепарирующее устройство 4.. Внутри корпуса колонны установлен планетарный ротор, состоящий из дополнительного вала 5 и полого вала.6 ротора с лопатками 7. На дополнительном валу 5 в верхней era части жестко укреплена планшайба 8, а в нижней части - планшайба 9.

Планшайба 8 вращается в подшипнике

10, а планшайба 9 - в подшипнике 11. fo

Дополнительный вал 5 приводится во вращение, например; через клиноременную передачу 12, а полый вал 6 с лопатками - через клиноременную передачу 13, промежуточные шестерни 14 и 15 и 15 и основную шестерню 16, жестко укрепленную на полом валу 6.

Шестерня 14 со шкивом установлена в подшипниках 17 на планшайбе 8 соосно оси дополнительного вала 5, ю шестерни t5 - e подшипниках 18 на некотором расстоянии .от оси дополнительного вала 5. Полый вал 6 с лопатками 7 установлен в подшипниках

19 и 20 соответственно в планшайбах. 25

8 и 9 эксцентрично относительно оси дополнительного вала 5. Тепло-массо.обменная роторная колонна снабжена штуцером 21 для ввода газа (пара), штуцером 22 для ввода обрабатывае- з0 мой жидкости, штуцером 23 для выхода паров легколетучих компонентов, штуцером 24 для выхода целевого продукта.

Тепло-массообменная роторная колон35 на работает следующим образом.

В процессе тепло-массообмена, например дистилляции, газ (пар) поступает в колонну по штуцеру 21 и удаляется вместе с легколетучими 40 компонентами через штуцер 23. Разделяемая жидкость вводится в колонну через штуцер 22, а целевой продукт выводится через штуцер 24. При вертикальном- расположении колонны и враще- 45 нии полого вала 6 с лопатками 7 совместно с дополнительным валом 5 вокруг своих осей жИдкость стекает по внут0 4 ренней поверхности колонны 1 в виде неравномерной по толщине пленки с постоянно обновляемой поверхностью в результате непрерывного снятия незначительных по толщине слоев пленки жидкости с последующим наслоением снятой жидкости на диаметрально расположенном участке пленки жидкости.

В случае концентрирования раствора глухим паром или каким-либо теплоагентом, последний подается в греющую рубашку 2. На внутренней поверхности корпуса 1 процесс перераспределения слоев пленки жидкости осуществляется аналогично описанному выше.

В этом случае улучшаются условия отвода пузырьков легколетучих компонентов и турбулизация жидкости в пленке.

Тепло-массообменная роторная колонна, содержащая вертикальный цилиндрический корпус, установленный в корпусе с возможностью планетарного движения вал, ротор, закрепленный на валу, и штуцеры ввода и вывода компонентов, о т л и ч à ю щ а яс я тем, что с целью Интенсификации процессов sa счет обновления поверхности пленки раствора на греющей поверхности корпуса и перераспределения ее слоев, она снабжена дополнительным валом, установленным по оси корпуса, а вал ротора выполнен полым и расположен эксцентрично снаружи дополнительного вала.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

N 291717, кл. В 01 0 3/30, 1971.

2. Акцептованная заявка Японии

М 48-13240, кл. 13 (7) В « 1 от

26.04.73.
