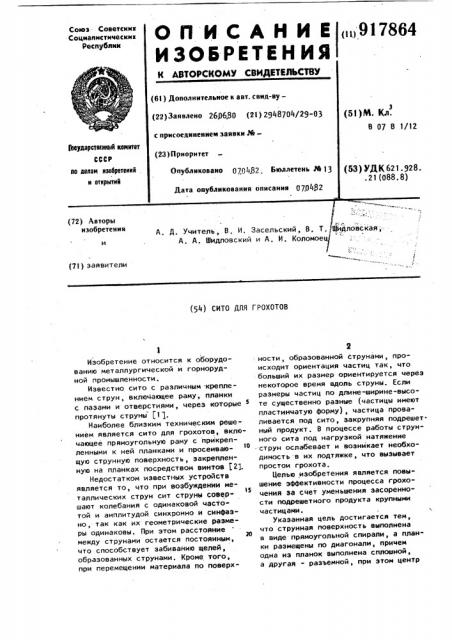

ОП ИСАНИЕ

ИЗОВРЕТЕН ИЯ

Союз-- Советских

Социалистических

Респубяик

<„,917864

А. Д. Учитель, В. И. Засельский, В.

Т. Щидл

А. А. Шидловский и А. И. Коломоец (71) заявители (4) сито для грохотов

Изобретение относится к оборудованию металлургической и горнорудной промышленности.

Известно сито с различным креплением струн, включающее раму, планки с пазами и отверстиями, через которые протянуты струны (lg.

Наиболее близким техническим решением является сито для грохотов, включающее прямоугольную раму с прикрепленными к ней планками и просеивающую струнную поверхность, закрепленную на планках посредством винтов (2J.

Недостатком известных устройств является то, что при возбуждении металлических струн сит струны cosep"

3$ шают колебания с одинаковой частотой и амплитудой синхронно и синфазно, так как их геометрические размеры одинаковы. При этом расстояние

20 между струнами остается постоянным, что способствует забиванию щелей, образованных струнами. Кроме того, при перемещении материала по поверхности, образованной струнами, происходит ориентация частиц так, что больший их размер ориентируется через некоторое время вдоль струны. Если размеры частиц по длине-ширине-высоте существенно разные (частицы имеют пластинчатую форму), частица проваливается под сито, закрупняя подрешетный продукт. В процессе работы струнного сита под нагрузкой натяжение . струн ослабевает и возникает необходимость в их подтяжке, что вызывает простои грохота.

Цепью изобретения является повышение эффективности процесса грохочения за счет уменьшения засоренности подрешетного продукта крупными частицами.

Укаэанная цель достигается тем, что струнная поверхность выполнена в виде прямоугольной спирали, а планки размещены по диагонали, причем одна из планок выполнена сплошной, а другая - разьемной, при этом центр

4 ф но,для очистки сита желательно, чтобы планки 3 и 4 совершали друг относительно друга колебания с максимальным размахом. Известно, что чем больше размах колебаний планки, тем выше механические напряжения в ней. Например, если обозначить размах колебаний планки через А, напряжения, возникающие в ней составят кб 8 A н еь —.ъ где E - модуль упругости, — ; м

Формула изобретения

3 91786 спирали расположен в точке пересе ения планок, причем планки соединены между собой посредством упругого элемента, а сплошная планка снабжена грузами.

На фиг. 1 изображено сито для грохотов, вид сверху; на фиг. 2 разрез А-А на фиг. 1 (колышки условно не показаны); на фиг. 3 - разрез

Б-Б на фиг. 1; на фиг,4 - разрез Б-Б на фиг. 1 с напряженными планками; на фиг. 5 - схема крепления струны и колышек; на фиг. 6 - узел натяжения струны.

Сито для грохотов представляет собою жесткую прямоугольную раму 1 с приваренными в ее углах ребрами 2.

К ребрам 2 рамы 1 при помощи болтов прикреплена сплошная планка 3 и разьвмиая планка 4. На планках ввинчены колышки 5, на которых натянута струна 6, образующая просеивающую струнную поверхность. Концы разъемной планки имеют отверстия с резьбой, s которые ввинчен винт 7 с упругим элементом (амортизатором) 8 и съемными грузами 9.

Сито работает следующим образом.

Жесткая рама l закрепляется на коробе грохота, совершающего колебания

-no заданному закону. Масса грузов 9 и жесткость планок 3 и 4 подобраны таким образом, что система совершает околорезонансные колебания, причем, так как связь между планками 3 и 4

3$ упругая, эти планки совершают, колебания со сдвигом фазы, Так как колышки установлены на планках на разном расстоянии от места их (планок) жесткого крепления к раме, амплитуда ко а лебаний каждого участка струны, расположенного между колышками, отличается от амплитуды смежного участка, что обеспечивает незабиваемость сита. ссли в процессе работы струны

45 ослабевают, их подтяжка производится вращением винта 7. При этом винт

7 через упругий элемент (амортизатор)

8 отжимает планки 3 и 4 друг от друга, увеличивая их длину и натягивая струну. Так как частица, перемещае$0 мая по ситу, движется то вдоль струны, то поперек ее, ориентация частицы постепенно изменяется и уменьшается закрупнение подрешетного продукта.

- Сито забивается тем меньше, чем больше величина относительных колебаний отдельных участков сита относительно смежных с ними. Следователь- толщина планки, м;

- длина планки, м.

Коэффициент К для сплошной планки равен четырем, а для разъемной двум, следовательно, напряжения, возникающие в разъемной планке при одинаковых размерах и размахах, в два раза меньше. Таким образом, выполнение одной. из планок разъемной позволяет при одинаковых механических напряжениях увеличить относительный размах колебаний, т.е. уменьшить забиваемость сита.

1. Сито для грохотов, содержащее прямоугольную раму с прикрепленными к ней планками и просеивающую струнную поверхность, закрепленную на планках посредством винтов, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности процесса грохочения путем уменьшения засоренности подрешетного продукта крупными частицами, струнная поверхность выполнена в виде прямоугольной спирали, а планки размещены по диагонали, причем одна планка выполнена сплошной, а другая - разъемной, при этом центр спирали расположен в точке пересечения планок, 2. Сито по и. 1, о т л и ч а ю— щ е е с я тем, что планки соединены между собой посредством упругого элемента.

Сито по и. 1, отличающ е е с я тем, что сплошная планка снабжена грузами, Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР и 401422, кл . В 07 В Т/12, l971.

2. Авторское свидетельство СССР

N 659202, кл. В 07 В 1/48, 1975 (прототип).

917864

Фиг. f б-б

AY@. Х Фю. E
