Реферат



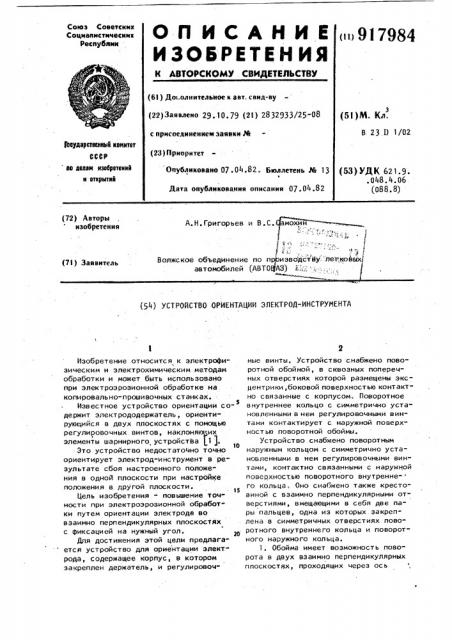

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«» 917984 (6l ) Дополнительное к авт, свид-ву (22) Заявлено 29.10.79 (21) 2832933/25-08 с присоединением заявки № (23)Приоритет (5l)M. Кл.

В 23 0 1/02

)аеударстеевкый кемнтет

СССР аа делам изобретений к аткрыткк Опубликовано 07.04.82. Бюллетень № 13

Ъ

Дата опубликования описания 07.04 .82 (53) УДК 621.9..048.4.06 (088. 8) (72) Авторы изобретения

А.Н.Григорьев и B.С.

1

;-" ),"

Волжское объединение по прризводстйу :леткова автомобилей (АВТОфАЗ) Е;;: (71) Заявитель (54) УСТРОЙСТВО ОРИЕНТАЦИИ ЭЛЕКТРОД-ИНСТРУМЕНТА

Изобретение относится к электрофизическим и электрохимическим методам обработки и может быть использовано при электроэрозионной. обработке на копировально-прошивочных станках.

Известное устройство ориентации содержит электрододержатель, ориентирующийся в двух плоскостях с помощью регулировочных винтов, наклоняют их элементы шарнирного устройства 1). о

Это устройство недостаточно точно ориентирует электрод-инструмент в результате сбоя настроенного положения в одной плоскости при настройке положения в другой плоскости.

Цель изобретения - повышение точности при электроэрозионной обработ" ки путем ориентации электроде во взаимно перпендикулярных плоскостях с фиксацией на нужный угол.

Для достижения этой цели предлагается устройство для ориентации электрода, содержащее корпус, в котором закреплен держатель, и регулировочные винты. Устройство снабжено пово" ротной обоймой, в сквозных поперечных отверстиях которой размещены эксцентрики,боковой поверхностью контактно связанные с корпусом. Поворотное внутреннее кольцо с симметрично установленными в нем регулировочными винтами контактирует с наружной поверх" ностью поворотной обоймы.

Устройство снабжено поворотным наружным кольцом с симметрично установленными в нем регулировочными винтами, контактно связанными с наружной поверхностью поворотного внутренне- го кольца, Оно снабжено также крестовиной с взаимно перпендикулярными отверстиями, вмещающими в себя две пары пальцев, одна из которых.закреплена в симметричных отверстиях поворотного внутреннего кольца и поворотного наружного кольца.

1. Обойма имеет возможность пово" рота в двух взаимно перпендикулярных плоскостях, проходящих через acb

984

5.10

Формула изобретения

3 917 электрододержателя: а) в первой плоскости поворачивается обойма относительно осей, закрепленных во внутреннем кольце и крестовине; 6) во второй плоск ост и поворачивается в нутреннее кольцо относительно осей, закрепленных в наружном кольце и крестовине.

2. Поворот в плоскости, перпендикулярной оси электрододержателя.

3. Фиксация с помощью эксцентриков

На внешней поверхности поворотной обоймы размещен с возможностью поворота нониус.

На фиг. 1 изображен главный вид устройства; на фиг. 2 - разрез А-А на Фиг..1; на фиг. 3 " разрез Б-Б r.1.

В корпусе 1 с помощью резьбы закреплен держатель 2.,Внешнюю поверхность корпуса охватывает поворотная обойма 3, в сквозных поперечных отверстиях которой размещены эксцентри ки 4, боковой поверхностью контактно связанные с корпусом. В симметричные отверстия поворотной обоймы вставлены пальцы 5, резьбовым концом входящие .в одну пару отверстий крестовины 6. Другие концы пальцев 5 закреплены в симметричных отверстиях пово" ротного внутреннего кольца 7, в которых симметрично установлены регулировочные винты 8, контактно связанные с наружной поверхностью поворотной обоймы.

Во вторую пару отверстий крестовины вставлены резьбовыми концами пальцы 9. Другие концы .пальцев 9 закреплены в симметричных отверстиях поворотного внутреннего кольца и в симметричных отверстиях поворотного наружного кольца 10 .

В гюворотном наружном кольце симметрично установлены в отверстиях регулировочные винты 11, контактно связанные с наружной поверхностью поворотной обоймы.

На внешней поверхности поворотной обоймы с воэможностью поворота размещен нониус 12..

Устройство для ориентации электрода работает следующим образом.

Устройство крепят наружным кольцом 10 на шпинделе электроэрозионного станка.

Дпя ориентации электрода в одной плоскости с помощью винтов 8 поворачи вают обойму 3 на осях 5, которые закреплены в крестовине 6. Вместе с обоймой ориентируется держатель электрода 2.

Дпя ориентации электрода во второй плоскости, взаимно перпендикулярной первой, с помощью винтов 11 поворачивают внутреннее кольцо 7, а вместе с ним и держатель электрода 2 с электродом относительно наружного кольца 10.

Бсли надо повернуть электрод на определенный угол, разворачивают корпус 1 вместе с держателем электрода

2, на котором выставлен и закреплен электрод, на необходимый угол. Затем

Фиксируют эксцентриком 4 по нониусу

12 держатель электрода 2 с закрепленным электродом.

Устройство позволяет повысить точность при электроэрозионной обработке, сократить.подготовительно-заключительное время на установку и вьверку электрода.

Устройство ориентации электрод-инструмента, установленного в электродоЗ0 держателе,, снабженное регулиророчными винтами, о т л и ч а ю щ е е с я тем, что, с целью повышения его точности, в него введены установленные соосно обойма, в которой закреплен з электрододержатель и крестовина с двумя взаимно перпендикулярными отверстиями, точка пересечения осей ко" торых лежит на общей оси, а также два установленных коаксиально кольца,при этом обойма имеет возможность поворота вокруг введенных в устройство и . установленных в отверстиях крестовины двух пар осей, попарно закрепленных свободными концами в наружном и внутреннем кольцах, соответственно, кроме того, в обойме выполнены поперечные параллельно расположенные отверстия, в которых размещены с возможностью поворота. введенные в устройство эксцентрики, предназначенные для фиксации электрод-инструмента

Источники информации, принятые во внимание при экспертизе

1. Левинсон E.И. и Лев В.С. Спра55 вочное пособие по электротехнологии, Лениздат, 1972, с. 231, рис. 35а.
