Переносное устройство для обработки направляющих станины станка

Переносное устройство для обработки направляющих станины станка

Иллюстрации

Показать все

Реферат

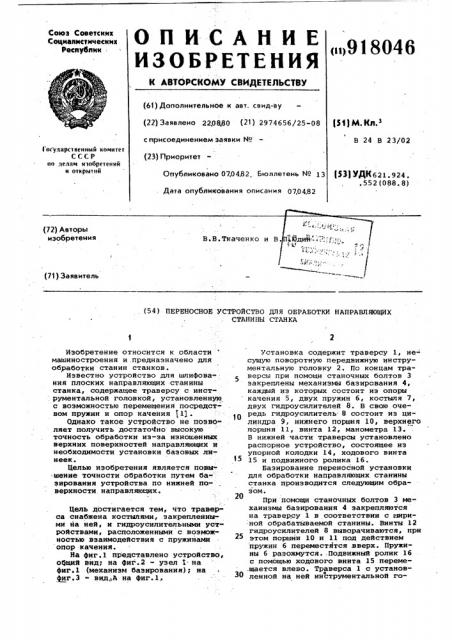

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублии о|1918046 (61) Дополнительное к авт. св ид-в у (22) Заявлено 220880 (21) 2974656/25-08 с присоединением заявки ¹ (23) Приоритет

Опубликовано 070482. Бюллетень ¹ 13

Дата опубликования описания 070482

Р1 М Кп з

В 24 В 23/02

Государственный номитет

СССР но делам изобретений и открытий (53) УДК621.924.. 552 (088. 8) (72) Авторы изобретения (71) Заявитель (54 ) ПЕРЕНОСНОЕ УСТРОЙСТВО ДЛ Я ОБРАБОТКИ НАПРАВЛЯОЩИХ

СТАНИНЫ СТАНКА

Изобретение относится к области машиностроения и .предназначено для обработки станин станков.

Известно устройство для шлифования плоских направляющих станины станка, содержащее траверсу с инст. рументальной головкой, установленную с воэможностью перемещения посредством пружин и опор качения (1) .

Однако такое устройство не позволяет получить достаточно высокую точность обработки из-за изношенных верхних поверхностей направляющих и необходимости установки базовых линеек.

Целью изобретения является порышение точности обработки путем ба-.: зирования устройства по нижней поверхности направляющих.

Цель достигается тем, что траверса снабжена костыяями, закрепленными на ней, и гидроусилительными устройствами, расположенными с возможностью взаимодействия с пружинами опор качения.

На фиг.1 представлено устройство, общий вид; на фиг.2 - узел I на фиг.1 (механизм базирования); на фиг.3 - вид.,А на фиг.1, Установка содержит траверсу 1, не.сущую поворотную передвижную инструментальную головку 2. По концам траверсы при помощи станочных болтов 3 закреплены механизмы базирования 4, каждый из которых состоит из опоры качения 5, двух пружин 6, костыля 7, двух гидроусилителей 8. В свою очередь гидроусилитель 8 состоит из цилиндра 9, нижнего поршня 10, верхнего поршня 11, винта 12, манометра 13.

В нижней части траверсы установлено распорное устройство, состоящее из упорной колодки 14, ходового винта

15 и подвижного ролика 16.

Базирование переносной установкИ для обработки направляющих станины станка производится следующим образом.

При помощи станочных болтов 3 механизмы базирования 4 закрепляются на траверсу 1 в соответствии с шириной обрабатываемой станины. Винты 12 гидроусилителей 8 выворачиваются, при этом поршни 10 и 11 под действием пружин 6 переместятся .вверх. Пружины 6 раэожмутся. Подвижный ролик 16 с помощью ходового винта 15 переме.щается влево. Траверса 1 с установленной на ней инструментальной ro918046

4 ловкой 2 ставится опорами качения 5 на поверхность направляющих обрабатываемой станины. При этом под действием массы установки пружины 6 сжимаются на некоторую величину, создав определенное давление рабочей жидкос- 5 ти в полостях цилиндров 9, которое может быть зафиксировано с помощью манометров 13. Перемещая подвижный ролик 16 вправо до упора с боковой поверхностью внутренней. направляю- 10 щей станка, пРоизводится позиционирование траверсы в горизонтальной плоскости. Костыли 7 закрепляются на свои штатные места, после чего заворачиваются винты 12 гидроусилителей, траверса приподнимается до соприкосновения опорных поверхностей костылей 7 с нижними базовыми поверхностями направляющих станины.

При дагьнейшем заворачивании винтов 12 будет происхоцить дальнейшее сжатие пружин 6 и увеличение давления в цилиндрах 9, которое фиксируется показаниями манометров 13. По разности первоначального и окончательного давлений определяется усилие прижима опорной поверхности костыля

7 к нижней базовой поверхности направляющей станины.

При работе установки, т.е. при перемещении траверсы вдоль обрабатываемой станины, опоры качения 5 и пружины 6 работают как демпферы, обеспечивая постоянный поджим опорных поверхностей костылей 7, жестко связанных с базовыми поверхностями траверсы 1.

Предлагаемое устройство позволяет псвысить точность обработки путем базирования устройства по нижней поверхности направляющих.

Формула изобретения

Переносное устройство для обработки направляющих станины станка, содержащее траверсу с инструментальной головкой, установленную с возможностью перемещения посредством пружин и опор качения, о т л и ч аю щ е е с я тем, что, с целью псвы» шения точности обработки путем базирования устройства по нижней поверхности направляющих, траверса. снабжена костылями, закрепленными на ней, и гидроусилительными устройствами, расположенными с возможнсстью взаимодействия с пружинами опор качения.

Источники информации принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 124827, кл. В 24 В 7/14, 1951.
