Патент ссср 91806
Иллюстрации
Реферат

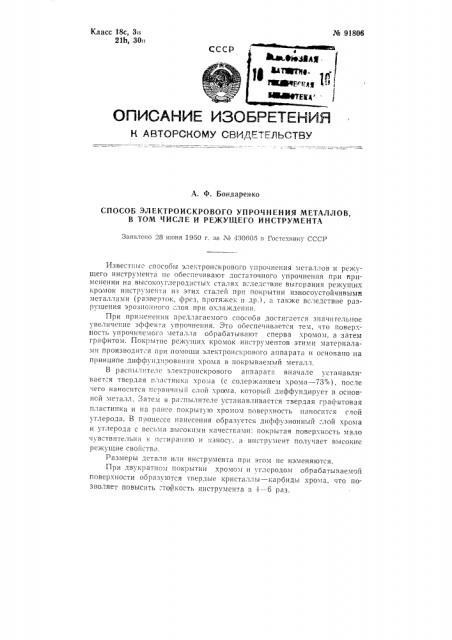

№ 91806
Класс 18с, Зы
21h, 30»
СССР а (ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
A. Ф. Бондаренко
СПОСОБ ЭЛЕКТРОИСКРОВОГО УПРОЧНЕНИЯ МЕТАЛЛОВ, В ТОМ ЧИСЛЕ И РЕЖУЩЕГО ИНСТРУМЕНТА
Заявлено 28 шоня 1950 г, за М 130605 в Гостехнину СССР
Известпыс спосооы электроискрового упрочнения металлов и режущего инструмента не ооеспечивают достаточного упрочненпя при применении на высокоуглероднстых сталях в :ледствие выгорания режущих кромок инструмента из этих сталей прп покрытии износоустойчивымн металлами (разверток, фрез, протяжек и др.),;1 также вследствие разрлпения эрозпонного лоя при охлаждении.
При применении предлагаемого способа достигается значительное увеличение эффекта упрочнепия. Это обеспечивается тем, что повер. .— ность упрочняемого неталла обрабатывают сперва хромом, а затем графитом. Покрытие режущих кромок инструментов этими материаламц производится при помощи электроис .pîâîãî аппарата и основано на принципе диффундированпя хрома в покрываемый металл.
В распы;п.теле электроискрового аппарат". вначале устанавливает:я твердая пластинка хрома (с содержанием хрома — 73%), после чего наносится первичный слой хрс ма, который дпффундирует в основнсй металл. Затем в ра:пылитсле устанавливается твердая графитовая пластинка и па ранее покрытую хромом поверхность наносится слой углерода. B процессе нанесения образуется диффузионный слой хрома и углерода с весьма высокпмн качествами: покрытая поверхность мало чувствительна к пстиранп|о и износу, и инструмент получает высокие режущие свойства.
Размеры детали или инструмента при этом не изменяются.
При двукратном покрытии хромом и углеродом обрабатываемой поверхности образуются тгердые кристаллы — карбиды хрома, что позволяет повысить стойкость инструмента в 4 — 6 раз. Ф 9180б
Комитет по делая изобретеинй и открьпий при Совете Министров СССР
Редактор Л. М. Струве
Поди. к печ. 17/VI-1,)50 r
Тираж 360. 11ена 25 коп.
Информационно-издательский отдел.
Объем 0,17 и. л. Заказ 3678.
Гор. Алатырь, т|и1ография ¹ 2 Министерства культуры "1увашской АССР,.Предмет изобретения е
Способ электроискрового .упрочнения металлов. в том числе и оеьв ! жущего4нструмента,х 1омдхг и графитом, о т л и ч а ю щ и и ся тем, что, е целью ув :йчения ффекта .упрочнения, поверхность упрочняемого металла вначале обрабатывают хромом и после этого — графитом.
gt «Ф «, ф» ( р..» с
